| Caractéristiques du produit |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1 |
| Etendue de mesure |
| 2...100 l/min |
0,12...6 m³/h |
|
| Raccord process |
taraudage G 3/4 |
| Application |
| Caractéristique spécifique |
contacts dorés |
| Application |
pour les applications industrielles |
| Fluides |
eau; solutions glycolées; lubrifiants; huile |
| Remarque sur les fluides |
| huile 1 de viscosité: 10 mm²/s (40 °C) |
| huile 2 de viscosité: 46 mm²/s (40 °C) |
|
| Température du fluide [°C] |
-10...100 |
| Tenue en pression [bar] |
25 |
| Tenue en pression [Mpa] |
2,5 |
| PMSA pour des applications selon NEC [bar] |
25 |
| Données électriques |
| Tension d'alimentation [V] |
18...30 DC; (selon EN 50178 TBTS/TBTP) |
| Consommation [mA] |
< 50 |
| Classe de protection |
III |
| Protection inversion de polarité |
oui |
| Retard à la disponibilité [s] |
< 3 |
| Entrées/sorties |
| Nombre des entrées et sorties |
Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1 |
| Sorties |
| Nombre total de sorties |
2 |
| Sortie signal |
signal de commutation; signal analogique; signal fréquence; IO-Link; (configurable) |
| Nombre des sorties TOR |
2 |
| Fonction de sortie |
normalement ouvert / fermé; (paramétrage) |
| Chute de tension max. sortie de commutation DC [V] |
2 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] |
150; (par sortie 2 x 200 (...60 °C); 2 x 250 (...40 °C)) |
| Cycles de commutation (mécaniques) |
10 millions |
| Nombre des sorties analogiques |
1 |
| Sortie analogique (courant) [mA] |
4...20 |
| Charge maxi [Ω] |
500 |
| Protection courts-circuits |
oui |
| Protection surcharges |
oui |
| Fréquence de la sortie [Hz] |
0...10000 |
| Etendue de mesure / plage de réglage |
| Etendue de mesure |
| 2...100 l/min |
0,12...6 m³/h |
|
| Plage d'affichage |
| 0...120 l/min |
0...7,2 m³/h |
|
| Résolution |
|
| Point de consigne haut SP |
| 1...100 l/min |
0,05...6 m³/h |
|
| Point de consigne bas rP |
| 0...99 l/min |
0...5,95 m³/h |
|
| Point final fréquence FEP |
| 6,5...100 l/min |
0,4...6 m³/h |
|
| En pas de |
|
| Fréquence au point final FRP [Hz] |
10...10000 |
| Dynamique de mesure |
1:50 |
| Surveillance de la température |
| Etendue de mesure [°C] |
-10...100 |
| Plage d'affichage [°C] |
-32...122 |
| Résolution [°C] |
1 |
| Point de consigne haut SP [°C] |
-9...100 |
| Point de consigne bas rP [°C] |
-10...99 |
| En pas de [°C] |
1 |
| Point de départ fréquence FSP [°C] |
-10...78 |
| Point final fréquence FEP [°C] |
12...100 |
| Fréquence au point final FRP [Hz] |
10...10000 |
| Exactitude / déviations |
| Surveillance du débit |
| Précision (dans la plage de mesure) |
± (4 % MW + 1 % MEW); (Q > 2 l/min; température du fluide et ambiante: +22 °C ± 4K) |
| Répétabilité |
± 1 % MEW |
| Surveillance de la température |
| Dérive de la température |
0,029 °C / K |
| Précision [K] |
3 K (25°C; Q > 1 l/min) |
| Temps de réponse |
| Surveillance du débit |
| Temps de réponse [s] |
0,01 |
| Amortissement sortie de commutation dAP [s] |
0...5 |
| Amortissement sortie analogique dAA [s] |
0...5 |
| Surveillance de la température |
| Temps de réponse dynamique T05 / T09 [s] |
T09 = 120 (Q > 1 l/min) |
| Logiciel / programmation |
| Possibilités de paramétrage |
hystérésis / fenêtre; normalement ouvert / fermé; logique de commutation; sortie courant/fréquence; sélection des fluides; amortissement sortie de commutation/analogique; afficheur orientable / désactivable; unité de mesure standard; couleur valeur process |
| Interfaces |
| Interface de communication |
IO-Link |
| Type de transmission |
COM2 (38,4 kBaud) |
| Révision IO-Link |
1.1 |
| Standard SDCI |
IEC 61131-9 CDV |
| Profils |
Smart Sensor: Process Data Variable; Device Identification |
| Mode SIO |
oui |
| Type de port maître requis |
A |
| Données process analogiques |
2 |
| Données process TOR |
2 |
| Temps de cycle de process min. [ms] |
5 |
| DeviceID supportés |
| Mode de fonctionnement |
DeviceID |
| par défaut |
563 |
|
| Conditions d'utilisation |
| Température ambiante [°C] |
0...60 |
| Remarque sur la température ambiante |
| température du fluide < 80 °C |
| température du fluide < 100 °C: 0...40 °C |
|
| Température de stockage [°C] |
-15...80 |
| Indice de protection |
IP 65; IP 67 |
| Tests / homologations |
| CEM |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Tenue aux chocs |
| DIN EN 60068-2-27 |
20 g (11 ms) |
|
| Tenue aux vibrations |
| DIN EN 60068-2-6 |
5 g (10...2000 Hz) |
|
| MTTF [Années] |
145 |
| Homologation UL |
|
| Directive relative aux équipements sous pression |
règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande |
| Données mécaniques |
| Poids [g] |
1222,7 |
| Matières |
inox (1.4404 / 316L); PBT+PC-GF30; PBT GF20; PC; laiton nickelé chimiquement |
| Matières en contact avec le fluide |
inox (1.4401 / 316); inox (1.4404 / 316L); laiton (2.0371); laiton nickelé chimiquement; PPS; Joint torique: FKM |
| Raccord process |
taraudage G 3/4 |
| Afficheurs / éléments de service |
| Indication |
| Unité d'affichage |
3 x LED, vert |
| état de commutation |
2 x LED, jaune |
| valeurs mesurées |
affichage alphanumérique, rouge / vert 4 digits |
| programmation |
affichage alphanumérique, 4 digits |
|
| Remarques |
| Remarques |
| Recommandation : utiliser un filtrage de 200 micromètres. |
| Toutes les indications s'appliquent à l'eau (20 °C). |
| MW = Valeur mesurée |
| MEW = valeur finale de l'étendue de mesure |
|
| Unité d'emballage |
1 pièces |
| Raccordement électrique |
| Raccordement |
Connecteur: 1 x M12; Contacts: doré |
| Diagrammes et courbes |

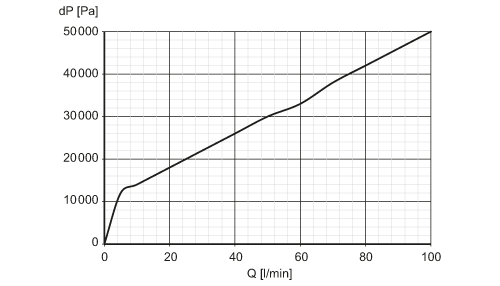

| Perte de pression |
|
dP
|
Perte de pression |
|
Q
|
débit |
|
