Codeur incrémental à arbre plein et afficheur

RUP500

INCREMENTAL ENCODER PERFORMANCE LINE

Codeur incrémental à arbre plein et afficheur

RUP500

INCREMENTAL ENCODER PERFORMANCE LINE

  • Configurable comme codeur, contrôleur de vitesse et compteur
  • Affichage LED bien lisible avec affichage alternatif rouge-vert
  • Communication et paramétrage facile via IO-Link
  • Grande tenue aux chocs et aux vibrations grâce au principe de la détection magnétique
  • Résolution programmable de 1 ... 10 000
{{ifmVariantName}}



  • ce
  • eac
  • cul
Détails techniques
Caractéristiques du produit
Résolution 1...10000; (paramétrage; Réglage usine: 1024) points
Interface de communication IO-Link
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 6
Application
Principe de fonctionnement incrémental
Système de détection magnétique
Application codeur; Contrôleur de vitesse; compteur
Données électriques
Tension d'alimentation [V] 4,75...30 DC
Consommation [mA] < 350
Classe de protection III
Protection inversion de polarité oui
Vitesse de rotation max. électrique [U/min] 12000
Sorties
Technologie HTL/TTL
Fréquence de commutation [kHz] 1000
Réglage usine
Fonction de sortie: HTL (50 mA)
Protection courts-circuits oui
Déphasage canal A et B [°] 90
Etendue de mesure / plage de réglage
Résolution 1...10000; (paramétrage; Réglage usine: 1024) points
Contrôleur de vitesse
Point de consigne haut SP [U/min] -9994...9999
Point de consigne haut SP [Hz] -166,6...166,7
Point de consigne bas rP [U/min] -9999...9994
Point de consigne bas rP [Hz] -166,7...166,6
Compteur
Point présélectionné 1...9999
Exactitude / déviations
Précision [°] 0,1
Logiciel / programmation
Possibilités de paramétrage codeur; Résolution; Sens de rotation; HTL; TTL; Contrôleur de vitesse; Résolution
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Mode SIO oui
Temps de cycle de process min. [ms] 2,3
Conditions d'utilisation
Température ambiante [°C] -40...85
Température de stockage [°C] -40...85
Humidité relative de l'air max. [%] 95; (condensation non permissible)
Indice de protection IP 65; (boîtier: IP 67; arbre: IP 64)
Tests / homologations
Tenue aux chocs
100 g
Tenue aux vibrations
20 g
MTTF [Années] 218
Données mécaniques
Poids [g] 437
Dimensions [mm] Ø 58 / L = 64
Matières flasque: aluminium; boîtier: acier inox; fenêtre afficheur: PEI
Vitesse de rotation mécanique max. [U/min] 12000
Couple de démarrage max. [Nm] 1
Température de référence couple [°C] 20
Type d'arbre arbre plein
Diamètre de l'arbre [mm] 6
Matière de l'arbre
acier inox
Charge max. sur l'arbre axiale en bout d'arbre [N] 40
Charge max. sur l'arbre radiale en bout d'arbre [N] 60
Bride de fixation Flasque synchro
Afficheurs / éléments de service
Indication
affichage à 10 segments, rouge / vert 4 digits paramétrage
2 x LED, jaune
5 x LED, vert
Raccordement électrique
IO-Link Connecteur: 1 x M12, radial, utilisation axiale possible; Corps: acier inox; Longueur de câble max.: 100 m; (IO-Link: max. 20 m)
Diagrammes et courbes

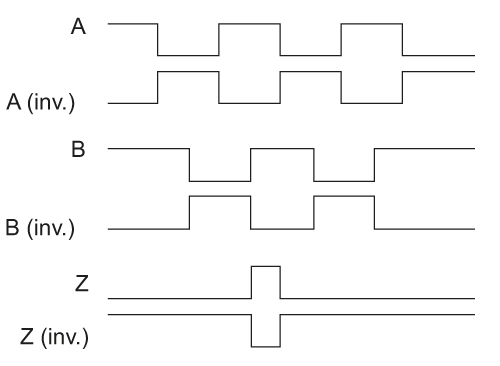

Diagramme d'impulsions
sens de rotation dans le sens horaire (vue sur l'arbre)
