- Petit boîtier parallélépipédique OJ pour l'automatisation industrielle
- OJ5109
Barrage photoélectrique récepteur
OJ5109
OJE-FPKG/FO/AS
Barrage photoélectrique récepteur
OJ5109
OJE-FPKG/FO/AS
- Forme de construction particulièrement compacte pour utilisation dans des encombrements étroits
- Portée très élevée
- Réglage intuitif de la sensibilité et de la fonction de sortie
- Montage rapide dans trous de fixation avec douille robuste en acier inoxydable
- Indication par LED pour le contrôle de disponibilité, état de commutation et fonction
{{ifmVariantName}}
| Caractéristiques du produit | |||||||
|---|---|---|---|---|---|---|---|
| Type de lumière | lumière rouge | ||||||
| Boîtier | rectangulaire | ||||||
| Dimensions [mm] | 35 x 24 x 11 | ||||||
| Application | |||||||
| Principe de fonctionnement | Barrage photoélectrique | ||||||
| Données électriques | |||||||
| Tension d'alimentation [V] | 10...30 DC | ||||||
| Consommation [mA] | < 12 | ||||||
| Classe de protection | III | ||||||
| Protection inversion de polarité | oui | ||||||
| Type de lumière | lumière rouge | ||||||
| Longueur d'onde [nm] | 660 | ||||||
| Sorties | |||||||
| Technologie | PNP | ||||||
| Fonction de sortie | éclairement / obscurcissement; (programmable) | ||||||
| Chute de tension max. sortie de commutation DC [V] | 2,5 | ||||||
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 200 | ||||||
| Fréquence de commutation DC [Hz] | 1200 | ||||||
| Protection courts-circuits | oui | ||||||
| Version protection courts-circuits | pulsé | ||||||
| Protection surcharges | oui | ||||||
| Zone de détection | |||||||
| Emetteur / récepteur | récepteur | ||||||
| Portée [m] | < 10 | ||||||
| Portée réglable | oui | ||||||
| Conditions d'utilisation | |||||||
| Température ambiante [°C] | -25...60 | ||||||
| Indice de protection | IP 67 | ||||||
| Tests / homologations | |||||||
| CEM |
|
||||||
| MTTF [Années] | 968 | ||||||
| Données mécaniques | |||||||
| Poids [g] | 39,2 | ||||||
| Boîtier | rectangulaire | ||||||
| Dimensions [mm] | 35 x 24 x 11 | ||||||
| Matières | boîtier: ABS; équerre de fixation: zamac; fenêtre LED: SEPS; bouton-poussoir: SEPS | ||||||
| Matière lentille |
|
||||||
| Orientation de la lentille | Détection frontale | ||||||
| Afficheurs / éléments de service | |||||||
| Indication |
|
||||||
| Verrou électronique | oui | ||||||
| Accessoires | |||||||
| Fourniture |
|
||||||
| Remarques | |||||||
| Remarques |
|
||||||
| Unité d'emballage | 1 pièces | ||||||
| Raccordement électrique | |||||||
| Raccordement | Connecteur: 1 x M8 | ||||||
| Diagrammes et courbes | |||||||

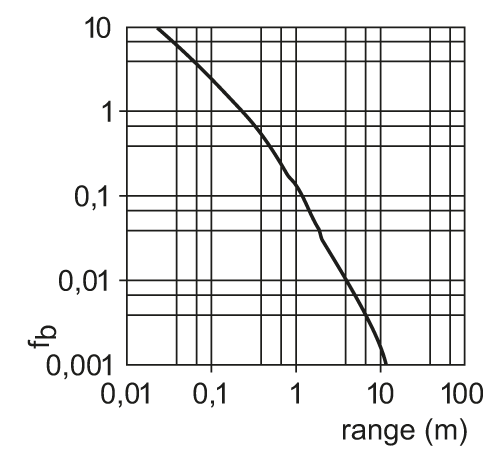

| courbe capacité de réserve |
|
||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OJ5109-01 — 11.08.2009 —
|
|||||||
OJ5109 –
OJE-FPKG/FO/AS
- 1
- bouton-poussoir
Raccordement électrique
Connecteur: 1 x M8
Raccordement
- 2
- Teach
