Système réflexion directe

OJ5023

OJB-FNKG/SO/AS

Système réflexion directe

OJ5023

OJB-FNKG/SO/AS

  • Forme de construction particulièrement compacte pour utilisation dans des encombrements étroits
  • Plage de détection très élevée
  • Lumière rouge visible pour un réglage facile
  • Réglage intuitif de la sensibilité et de la fonction de sortie
  • Montage simple par encliquetage sur socle de fixation
  • ce
  • ukca
  • cul
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier rectangulaire
Application
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] < 22
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 660
Sorties
Technologie NPN
Fonction de sortie éclairement / obscurcissement; (programmable)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 2000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 1...600; (papier blanc 200 x 200 mm rémission 90 %)
Portée réglable oui
Diamètre max. du spot lumineux [mm] 60
Dimensions du spot lumineux valables pour pour la portée maximale
Conditions d'utilisation
Température ambiante [°C] -25...60
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 897
Données mécaniques
Poids [g] 27,3
Boîtier rectangulaire
Dimensions [mm] 35 x 11 x 24
Matières boîtier: ABS; équerre de fixation: zamac; fenêtre LED: SEPS; bouton-poussoir: SEPS
Matière lentille
verre
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Fonction 1 x LED, rouge
Verrou électronique oui
Accessoires
Fourniture
Equerre clip: 1, E20964
vis de fixation: 2 x M3 x 16
rondelles-ressort: 2
Ecrous: 2
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M8; codage: A
Diagrammes et courbes

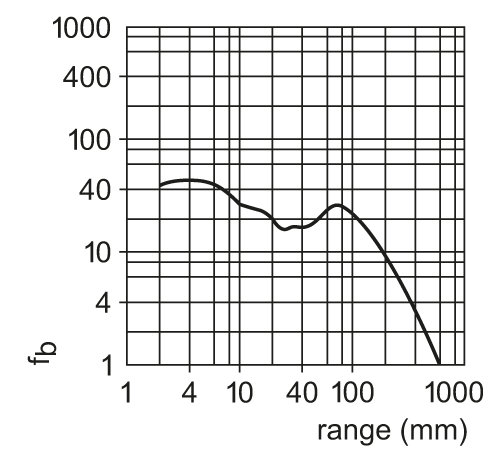

courbe capacité de réserve
