OI5019

Amplificateur pour fibres optiques

OIF-FPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Pour le fonctionnement en tant que système réflexion directe ou barrage photoélectrique
  • Avec boîte de raccordement orientable sur 90°
  • Eclairage/obscurcissement programmable
  • Fonctionnement avec fibres optiques en verre haute qualité en ambiance industrielle sévère
  • ccc
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière infrarouge
Boîtier boîtier fileté
Dimensions [mm] M30 x 1,5 / L = 125
Données électriques
Tension d'alimentation [V] 10...55 DC
Consommation [mA] 30; ((24 V))
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière infrarouge
Longueur d'onde [nm] 880
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (programmable)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 250
Fréquence de commutation DC [Hz] 100
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [m] < 0,3
Portée [mm] < 70
Portée réglable oui
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 65
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 659
Données mécaniques
Poids [g] 125,5
Boîtier boîtier fileté
Dimensions [mm] M30 x 1,5 / L = 125
Désignation du filetage M30 x 1,5
Matières PBT; PPO modifié
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Accessoires
Accessoires fournis
écrous de fixation: 2 x
tournevis
Remarques
Remarques
éclairement correspond à la fonction de sortie "NF" en cas de raccordement de fibres optiques type barrages
correspond à la fonction de sortie "NO" en cas de raccordement de fibres optiques type réflexion directe
obscurcissement correspond à la fonction de sortie "NO" en cas de raccordement de fibres optiques type barrages
correspond à la fonction de sortie "NF" en cas de raccordement de fibres optiques type réflexion directe
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Bornes de raccordement: ...1,5 mm²; Gaine de câble: Ø 7...13 mm; Presse-étoupe: M20 X 1,5
Diagrammes et courbes

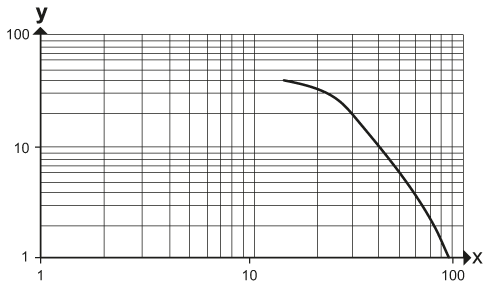

courbe capacité de réserve
x: distance [mm]
y: facteur capacité de réserve
