OGT500

Système réflexion directe

OGT-FPKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Boîtier robuste en inox pour l'utilisation dans des environnements industriels sévères
  • Plage de détection très élevée
  • Réglage intuitif de la sensibilité par appui sur une touche
  • Vaste gamme de composants de fixation pour un montage rapide et simple
  • Très bon rapport qualité-prix
  • ce
  • eac
  • cul
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Application
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...36 DC; ("supply class 2" selon cULus)
Consommation [mA] 25
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 624
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (programmable)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 150; (200 (...60 °C))
Fréquence de commutation DC [Hz] 2000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 2...800; (papier blanc 200 x 200 mm rémission 90 %)
Réglage usine
éclairement
Portée réglable oui
Diamètre max. du spot lumineux [mm] 66
Dimensions du spot lumineux valables pour pour la portée maximale
Plage de détection valeur max. [mm] 150...800
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 473
Données mécaniques
Poids [g] 59,2
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Désignation du filetage M18 x 1
Matières inox (1.4404 / 316L); PA; LCP; EPDM; TPU
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Fonction Teach oui
Verrou électronique oui
Accessoires
Accessoires fournis
écrous de fixation: 2 x
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12
Diagrammes et courbes

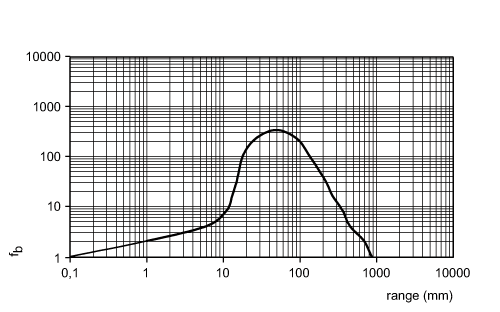

courbe capacité de réserve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OGT500-00 — 08.06.2009 —
