Caractéristiques du produit
Type de lumière |
lumière rouge |
Classe de protection laser |
1 |
Boîtier |
rectangulaire avec filetage M18 |
Application
Application [m] |
0,03...1,5 |
Données électriques
Tension d'alimentation [V] |
10...30 DC; ("supply class 2" selon cULus) |
Consommation [mA] |
< 75; (24 V) |
Classe de protection |
III |
Protection inversion de polarité |
oui |
Type de lumière |
lumière rouge |
Longueur d'onde [nm] |
650 |
Durée de vie typique [h] |
50000 |
Sorties
Technologie |
PNP |
Fonction de sortie |
2 x normalement ouvert , 2 x normalement fermé; (paramétrage) |
Courant de sortie (au maintien) de la sortie de commutation DC [mA] |
100; (par sortie) |
Version protection courts-circuits |
pulsé |
Protection surcharges |
oui |
Zone de détection
Largeur max. du spot lumineux [mm] |
5 |
Hauteur max. du spot lumineux [mm] |
5 |
Dimensions du spot lumineux valables pour |
pour la portée maximale |
Suppression de l'arrière-plan [m] |
0,03...20 |
Etendue de mesure / plage de réglage
Etendue de mesure [m] |
0,025...1,5 |
Fréquence d'échantillonnage [Hz] |
< 33 |
Interfaces
Interface de communication |
IO-Link |
Type de transmission |
COM2 (38,4 kBaud) |
Révision IO-Link |
1.1 |
Standard SDCI |
IEC 61131-9 |
Profils |
Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis |
Mode SIO |
oui |
Type de port maître requis |
A |
Données process analogiques |
2 |
Données process TOR |
2 |
Temps de cycle de process min. [ms] |
6 |
DeviceID supportés |
Mode de fonctionnement |
DeviceID |
default |
925 |
|
Conditions d'utilisation
Température ambiante [°C] |
-25...60 |
Remarque sur la température ambiante |
Un temps de chauffage est nécessaire en cas de températures ambiantes < -10 °C. |
Laser est désactivé. |
|
Température de stockage [°C] |
-30...80 |
Indice de protection |
IP 65; IP 67 |
Tests / homologations
CEM |
|
Classe de protection laser |
1 |
Remarque protection laser |
Attention: |
lumière laser |
Classe laser: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007. |
|
MTTF [Années] |
172 |
Données mécaniques
Poids [g] |
205,5 |
Boîtier |
rectangulaire avec filetage M18 |
Dimensions [mm] |
61,7 x 22,5 x 45,2 |
Désignation du filetage |
M18 x 1 |
Matières |
boîtier: inox (1.4404 / 316L); PPSU; ABS; PMMA; PBT / PC; EPDM; vitre avant: verre |
Orientation de la lentille |
détection latérale |
Afficheurs / éléments de service
Indication |
état de commutation |
2 x LED, jaune |
|
1 x affichage alphanumérique, 3 digits |
|
Remarques
Unité d'emballage |
1 pièces |
Raccordement électrique
Raccordement |
Connecteur: 1 x M12; codage: A |

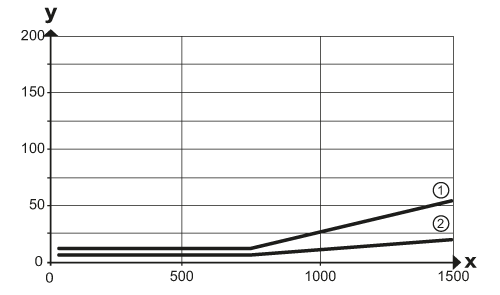

Diagrammes et courbes
|
a:
|
détecteur |
b:
|
objet |
c:
|
arrière-plan |
x:
|
distance détecteur / objet [mm] |
y:
|
distance min. objet / arrière-plan [mm] |
|
|
x:
|
distance détecteur / objet [mm] |
y:
|
distance min. objet / arrière-plan [mm] |
1 =
|
Arrière-plan (noir rémission 6 %) |
2 =
|
arrière-plan blanc (rémission 90 %) |
|
Données supplémentaires
Paramètre |
Plage de réglage |
Réglage usine |
Uni |
cm, inch |
cm |
OU1 |
Hno, Hnc, Fno, Fnc, OFF |
Hno |
SP1 [cm] |
3...150 |
150 |
nP1 [cm] |
3...150 |
20 |
FSP1 [cm] |
3...150 |
25 |
OU2 |
Hno, Hnc, Fno, Fnc, OFF |
Hno |
SP2 [cm] |
3...150 |
3 |
nP2 [cm] |
3...150 |
30 |
FP2 [cm] |
3...150 |
35 |
dS1 [s] |
0...0,1...5 |
0 |
dr1 [s] |
0...0,1...5 |
0 |
dS2 [s] |
0...0,1...5 |
0 |
dr2 [s] |
0...0,1...5 |
0 |
dFo [s] |
0...0,1...5 |
0,1 |
dIS |
ON / OFF |
ON |
Répétabilité: 6 σ
|
répétabilité des valeurs mesurées |
|
distance |
blanc (90 % rémission) |
Noir (rémission 6 %...90 %) |
25 mm |
8,0 mm |
15,0 mm |
750 mm |
8,0 mm |
15,0 mm |
1500 mm |
20,0 mm |
60,0 mm |
Les valeurs sont valables pour les conditions suivantes : |
|
Lumière parasite sur l'objet |
< 10 klx |
conditions ambiantes constantes |
23 °C / 960 hPa |
temps de mise sous tension minimum en minutes |
15 |
