Cet article n'est plus disponible - entrée d'archives

Article de remplacement : OGP200  ou OGP201  ou OGP500 – Comparaison de produits : OG5046 / OGP200  ou OG5046 / OGP201  ou OG5046 / OGP500
Lors de la sélection de l'article de remplacement et des accessoires, veuillez tenir compte des données techniques qui peuvent différer !

OG5046

Système réflex

OGP-FPKG/B1/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Application
Caractéristique spécifique contacts dorés; filtre de polarisation; Sortie de contrôle
Principe de fonctionnement Système réflex
Données électriques
Tension d'alimentation [V] 10...36 DC
Consommation [mA] < 32
Classe de protection II
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 660
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2,5
Sortie de contrôle oui
Chute de tension max. sortie de contrôle [V] 3,5
Courant de sortie sortie de contrôle [mA] 10
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 500
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [m] < 3; (Réflecteur « nid d’abeille » Ø 80 E20005)
Portée réglable oui
Diamètre max. du spot lumineux [mm] 262
Dimensions du spot lumineux valables pour pour la portée maximale
Filtre de polarisation oui
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
Données mécaniques
Boîtier boîtier fileté
Dimensions [mm] M18 x 1 / L = 72
Désignation du filetage M18 x 1
Matières PBT
Matière lentille
PMMA
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Fonction 1 x LED, rouge
Accessoires
Accessoires fournis
écrous de fixation: 2 x
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

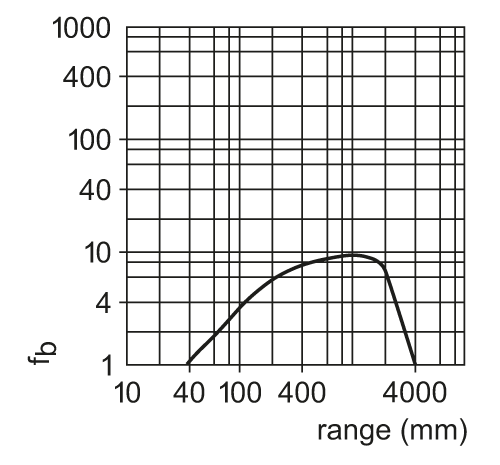

courbe capacité de réserve
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OG5046-00 — 06.03.2003 —
