O8T204

Système réflexion directe

O8T-HPKG/IO-Link/0,30M/AS/4P

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Forme de construction particulièrement petite pour utilisation dans des encombrements étroits
  • Pour la détection fiable de la position dans le domaine de la technique d'alimentation et de la manutention
  • Détection précise d'objets particulièrement petits, très plats ou fortement réfléchissants
  • Réglage facile de la portée via IO-Link
  • Plage de détection très élevée
  • ce
  • eac
  • iolink
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier rectangulaire
Dimensions [mm] 28,1 x 8,1 x 14,4
Application
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 20; ((24 V))
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 633
Sorties
Technologie PNP
Fonction de sortie éclairement
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Zone de détection
Portée [mm] 0...180; (papier blanc 200 x 200 mm)
Diamètre max. du spot lumineux [mm] 18
Dimensions du spot lumineux valables pour pour la portée maximale
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38.4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
IO-Link Device ID 788 d / 00 03 14 h
Profils Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
Mode SIO oui
Type de port maître requis A
Conditions d'utilisation
Température ambiante [°C] -25...60
Indice de protection IP 65; IP 67
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 1067
Données mécaniques
Poids [g] 21,1
Boîtier rectangulaire
Dimensions [mm] 28,1 x 8,1 x 14,4
Matières boîtier: ABS; inox (1.4404 / 316L)
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Câble: 0,3 m, PVC, noir, Ø 2,9 mm; 3 x 0,08 mm²
Raccordement Connecteur: 1 x M8
Diagrammes et courbes

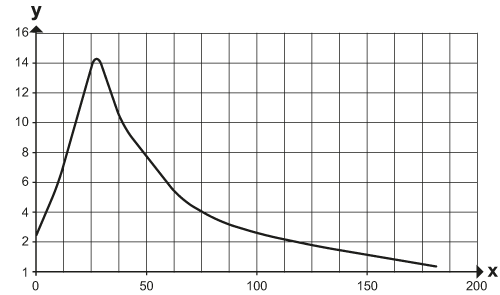

courbe capacité de réserve
x: Abstand [mm]
y: Funktionsreservefaktor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — O8T204-00 — 28.02.2017 —
