O6P700

Système réflex

O6PLFPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ce
  • cul
  • iolink
Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Classe de protection laser 1
Boîtier rectangulaire
Dimensions [mm] 35,4 x 13 x 21
Application
Principe de fonctionnement Système réflex
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 15; (24 V)
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 650
Sorties
Technologie PNP
Fonction de sortie éclairement / obscurcissement; (à sélectionner)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1000
Version protection courts-circuits pulsé
Zone de détection
Portée [m] 0,075...8; (par rapport au réflecteur "nid d'abeille" 50x 50 mm (E20722))
Diamètre max. du spot lumineux [mm] 17
Dimensions du spot lumineux valables pour pour la portée maximale
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
IO-Link Device ID 525d / 00020D h
Profils Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
Mode SIO oui
Type de port maître requis A
Conditions d'utilisation
Température ambiante [°C] -10...60
Indice de protection IP 65; IP 67
Tests / homologations
CEM
EN 60947-5-2
Classe de protection laser 1
Remarque protection laser
Attention: lumière laser
Classe laser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.
MTTF [Années] 765
Données mécaniques
Poids [g] 60,7
Boîtier rectangulaire
Dimensions [mm] 35,4 x 13 x 21
Matières boîtier: ABS; PPSU; Joint d'étanchéité: EPDM
Matière lentille
PMMA
Orientation de la lentille détection latérale
Couple de serrage [Nm] 0,5; (vis de fixation)
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Câble: 2 m, PUR, noir, Ø 3,7 mm; 3 x 0,25 mm²

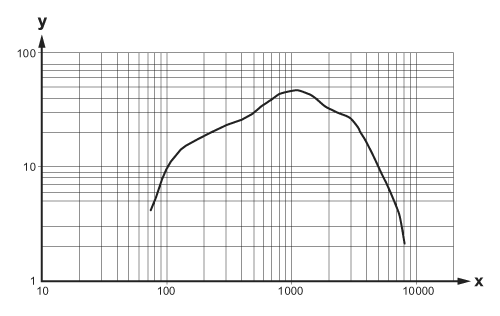

Diagrammes et courbes

x: Abstand [mm]
y: Funktionsreservefaktor
