O6H305

Détecteur réflexion directe avec suppression de l'arrière-plan

O6H-FNKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • ce
  • eac
  • cul

Téléchargement
Technische Details
Caractéristiques du produit
Type de lumière lumière rouge
Boîtier rectangulaire
Application
Caractéristique spécifique Suppression de l'arrière-plan
Principe de fonctionnement Système réflexion directe
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 22; ((24 V))
Classe de protection III
Protection inversion de polarité oui
Type de lumière lumière rouge
Longueur d'onde [nm] 633
Sorties
Technologie NPN
Fonction de sortie éclairement / obscurcissement; (à sélectionner)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1000
Protection courts-circuits oui
Version protection courts-circuits pulsé
Zone de détection
Portée [mm] 2...200; (papier blanc 200 x 200 mm)
Portée objet blanc (rémission 90 %) [mm] 2...200
Portée objet gris (rémission 18 %) [mm] 4...200
Portée objet noir (rémission 6 %) [mm] 8...200
Portée réglable oui
Diamètre max. du spot lumineux [mm] 8
Dimensions du spot lumineux valables pour pour la portée maximale
Suppression de l'arrière-plan oui
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 65; IP 67; IP 68; IP 69K
Tests / homologations
CEM
EN 60947-5-2
MTTF [Années] 708
Homologation UL
N° d'agrément UL E006
Données mécaniques
Poids [g] 51,3
Boîtier rectangulaire
Matières boîtier: inox (1.4404 / 316L); plastique: PPSU; Joint d'étanchéité: EPDM
Matière lentille
PMMA
Orientation de la lentille détection latérale
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
fonctionnement 1 x LED, vert
Remarques
Remarques
Tension d'alimentation "supply class 2" selon cULus
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Câble: 0,3 m, PVC; 3 x 0,25 mm²
Raccordement Connecteur: 1 x M12
Diagrammes et courbes

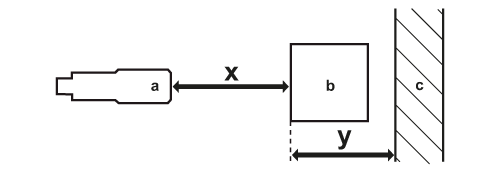

a: détecteur
b: objet
c: arrière-plan
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]

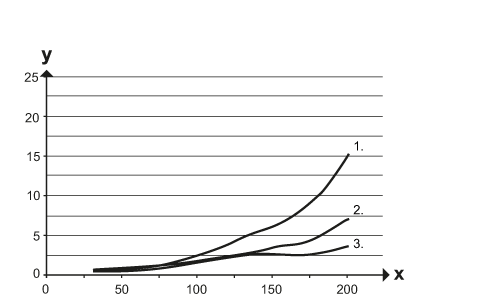

courbe de précision
x: distance détecteur / objet [mm]
y: distance min. objet / arrière-plan [mm]
1 = objet noir (6 % rémission) , arrière-plan (blanc, rémission 90 %)
2 = objet gris (18 % rémission) , arrière-plan (blanc, rémission 90 %)
3 = objet blanc (90 % rémission) , arrière-plan (blanc, rémission 90 %)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — O6H305-02 — 06.03.2017 —
