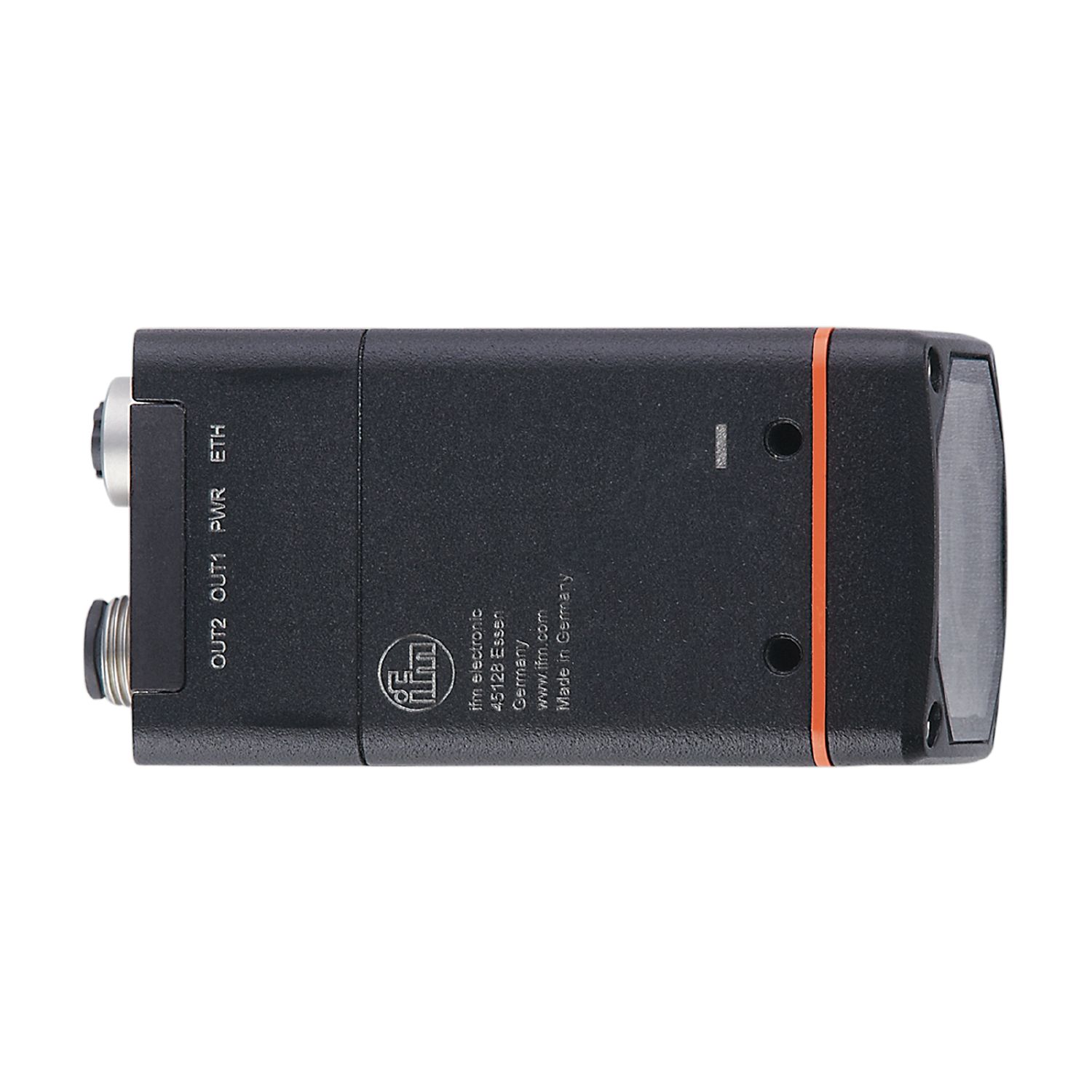

Name: O2I512
Brand: ifm
SKU: O2I512
Price: 2554.20 CAD

Caractéristiques du produit

Type de lumière	lumière rouge
Résolution [px]	1280 x 960
Taux de lecture max. [Hz]	40

Application

Caractéristique spécifique	filtre de polarisation

Données électriques

Tension d'alimentation [V]	18...30 DC
Consommation [mA]	< 320; (24V DC typique)
Consommation max. [mA]	800; (18V DC, avec sorties commutées, clé mémoire actif)
Classe de protection	III
Protection inversion de polarité	oui
Type de lumière	lumière rouge
Longueur d'onde [nm]	617
Détecteur d'images	détecteur d'images CMOS noir/blanc

Entrées/sorties

Nombre des entrées et sorties	Nombre des sorties TOR: 2

Entrées

Trigger	externe; 24 V PNP/NPN (IEC 61131-2 Typ 3); TCP/IP; PROFINET; interne

Sorties

Nombre total de sorties	2
Technologie	PNP/NPN; (paramétrage)
Nombre des sorties TOR	2; (configurable)
Fonction de sortie	configurable
Chute de tension max. sortie de commutation DC [V]	1
Courant max. par sortie [mA]	100
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Zone de détection

Taille du champ de vue [mm]

Portée de travail	champ de vue
35	25 x 19
300	184 x 138
500	304 x 228
1000	604 x 453

Portée de travail [mm]

> 35

Résolution [px]

1280 x 960

Type d'objectif

grand angle

Codes lisibles

Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 - 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code

Qualité du code basée sur

		ISO / IEC 15415
		ISO / IEC 15416
		AIM DPM
		ISO/IEC TR 29158
		SEMI T10

Caractères lisibles

Industrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print

Reconnaissance de texte

oui

Filtre de polarisation

oui

Lecture omnidirectionnelle

oui

Inclinaison max. par rapport au niveau d'image [°]

45

Taux de lecture max. [Hz]

40

Logiciel / programmation

Possibilités de paramétrage	bouton apprentissage; via le PC avec ifm Vision Assistant

Interfaces

Interface de communication	Ethernet

Ethernet

Nombre des interfaces Ethernet

1

Standard de transmission

10Base-T; 100Base-TX

Taux de transmission

10 MBit/s; 100 MBit/s

Protocole

TCP/IP; PROFINET

Réglages usine

Adresse IP: 192.168.0.69

masque de sous-réseau: 255.255.255.0 (Class C)

adresse IP passerelle: 192.168.0.201

adresse MAC: voir l'étiquette

Type d'utilisation

Paramétrage; transmission de données

Conditions d'utilisation

Température ambiante [°C]	-10...50
Température de stockage [°C]	-40...70
Humidité relative de l'air max. [%]	90; (sans condensation)
Altitude max. au-dessus du niveau de la mer [m]	4000
Indice de protection	IP 65
Degré de pollution	3

Tests / homologations

CEM

EN IEC 61000-6-4 émission	pour environnements industriels
EN IEC 61000-6-2 immunité aux parasites	pour environnements industriels

Tenue aux chocs

EN 60068-2-27	50 g 11 ms / non répétitifs
EN 60068-2-27	40 g 6 ms / répétitifs

Tenue aux vibrations

EN 60068-2-6

2 g (10 ... 150 Hz)

Classe de protection laser

1

Remarque protection laser

Attention:	lumière laser
Classe laser:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	Conforme à la norme 21 CFR 1040.10, à l’exception de la conformité à la norme CEI 60825-1 Ed. 3, comme décrit dans le communiqué laser n° 56 du 8 mai 2019.

Sécurité photobiologique

groupe sans risque; (EN 62471)

Sécurité électrique

EN IEC 61010-2-201

alimentation électrique seulement via circuits TBTP

Données mécaniques

Poids [g]	600,4
Type de montage	montage vissé; (perçage M4 x 7 mm)
Dimensions [mm]	45 x 45 x 96
Matières	boîtier: zamac protégé par pulvérisation; vitre avant: Gorillaglas; fenêtre LED: PC; bouton-poussoir: POM
Matière des joints	FKM
Couple de serrage [Nm]	2,1

Afficheurs / éléments de service

Indication

Fonction	2 x LED, vert
Fonction	2 x LED, jaune
Teach-Funktion	1 x LED, vert
Teach-Funktion	1 x LED, jaune

Eléments de service

1 x	Teach-Taste

Accessoires

Accessoires en option

programme utilisateur pour PC

Accessoires de montage

Câble adaptateur

vitres de protection et de filtrage

Remarques

Unité d'emballage	1 pièces
