Détecteur inductif

IY5048

IYB31,5-BPKG/AS-514-TPS

Détecteur inductif

IY5048

IYB31,5-BPKG/AS-514-TPS

  • Idéal pour les espaces réduits
  • Avec connecteur M8 peu encombrant
  • Affichage bien visible de l'état de commutation
  • Boîtier robuste en inox pour l'utilisation dans des environnements industriels sévères
  • Très haute fréquence de commutation
  • ce
  • cul
Caractéristiques du produit
Technologie PNP
Fonction de sortie normalement ouvert
Portée [mm] 1,5
Boîtier boîtier fileté
Dimensions [mm] M5 x 0,5 / L = 41
Données électriques
Tension d'alimentation [V] 10...30 DC
Consommation [mA] 10; (24 V)
Protection inversion de polarité oui
Sorties
Technologie PNP
Fonction de sortie normalement ouvert
Chute de tension max. sortie de commutation DC [V] 3
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Fréquence de commutation DC [Hz] 1800
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 1,5
Portée réelle Sr [mm] 1,5 ± 10 %
Portée de travail [mm] 0...1,2
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,2
Hystérésis [% de Sr] < 15
Dérive du point de commutation [% de Sr] -10...10
Conditions d'utilisation
Température ambiante [°C] -25...70
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
EN 55011 classe B
MTTF [Années] 835
Homologation UL
Ta 0...40 °C
alimentation en tension Class 2
Numéro de fichier UL E174191
Données mécaniques
Poids [g] 15,8
Boîtier boîtier fileté
Type de montage non encastrable
Dimensions [mm] M5 x 0,5 / L = 41
Désignation du filetage M5 x 0,5
Matières boîtier: acier inox; face active: POM
Afficheurs / éléments de service
Indication
état de commutation 4 x 90° LED, rouge
Accessoires
Fourniture
écrous de fixation: 2
Remarques
Unité d'emballage 1 pièces
Raccordement électrique - connecteur
Raccordement Connecteur: 1 x M8; codage: A
Diagrammes et courbes

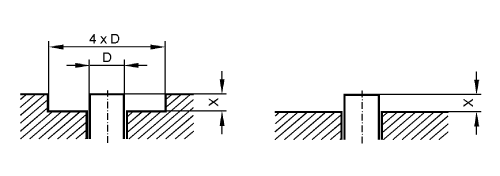

Montage
Si vous souhaitez une variation de Sr < 10 %, l'espace suivant autour de la face active doit être dégagé : matières ferromagnétiques X > 1,5 mm autres métaux X > 3,0 mm
