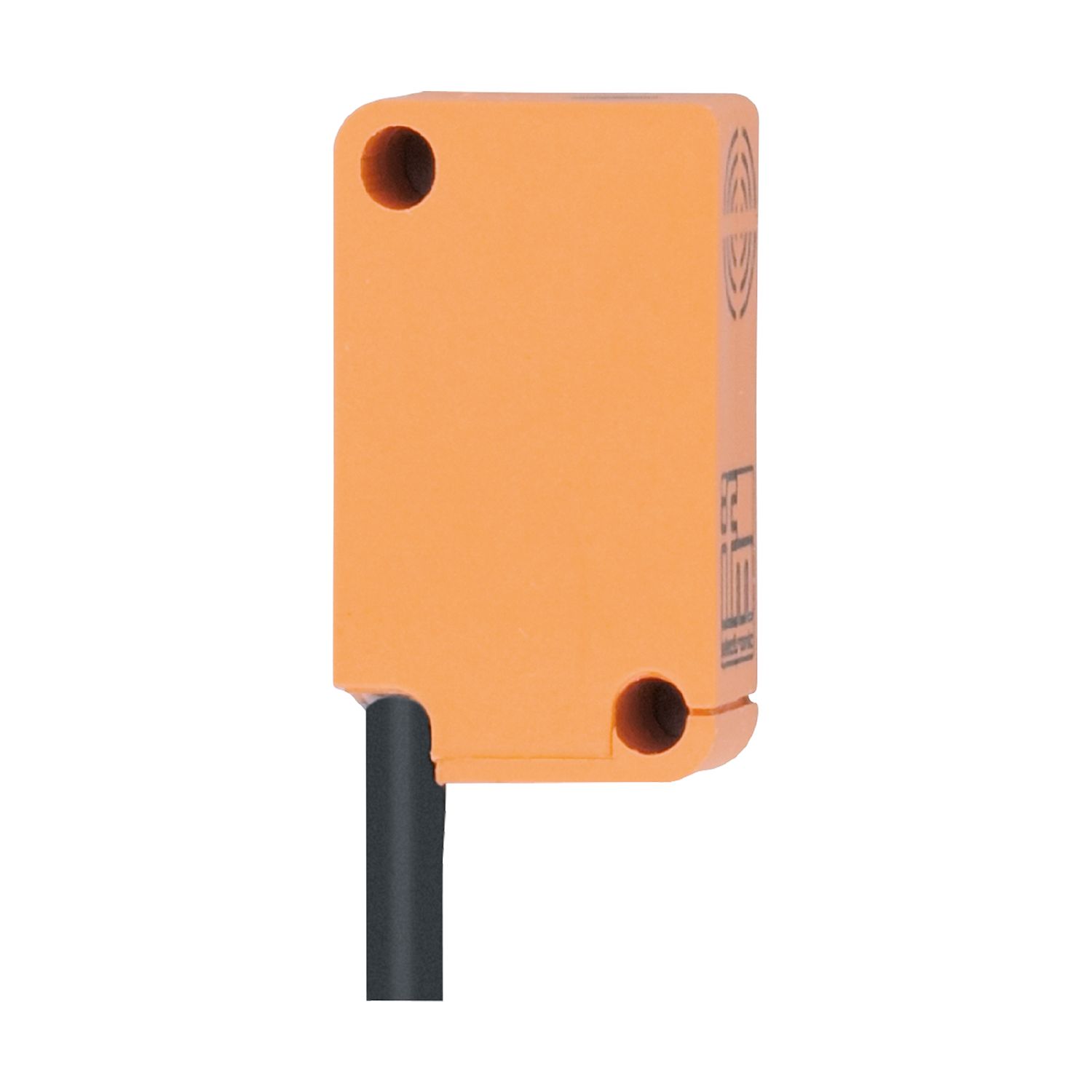

Détecteur inductif

IS8503

IS-2002-FROG/0.15m/US100IRF

Détecteur inductif

IS8503

IS-2002-FROG/0.15m/US100IRF

  • Avec étage de sortie AC/DC combiné
  • Technologie 2 fils
  • Boîtier rectangulaire peu encombrant
  • Idéal pour les espaces réduits
  • Large plage de température de fonctionnement
{{ifmVariantName}}



Détails techniques
Caractéristiques du produit
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Portée [mm] 2
Boîtier rectangulaire
Dimensions [mm] 28 x 10 x 16
Données électriques
Tension d'alimentation [V] 5...36 DC
Protection inversion de polarité non
Sorties
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Chute de tension max. sortie de commutation DC [V] 4,6
Courant de sortie minimum [mA] 4
Courant résiduel max. [mA] 0,8
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Fréquence de commutation DC [Hz] 2000
Protection courts-circuits non
Protection surcharges non
Zone de détection
Portée [mm] 2
Portée réelle Sr [mm] 2 ± 10 %
Portée de travail [mm] 0...1,6
Exactitude / déviations
Hystérésis [% de Sr] 3...15
Dérive du point de commutation [% de Sr] -10...20
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
EN 60947-5-2
EN 55011 classe B
Données mécaniques
Poids [g] 22,68
Boîtier rectangulaire
Type de montage encastrable
Dimensions [mm] 28 x 10 x 16
Matières PBT
Couple de serrage [Nm] < 0,5; (avec rondelle)
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Remarques
Unité d'emballage 1 pièces
Raccordement électrique - connecteur
Câble: 0,15 m, PUR / PVC
Connecteur: 1 x M12
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IS8503-00 — 11.08.2015 —
