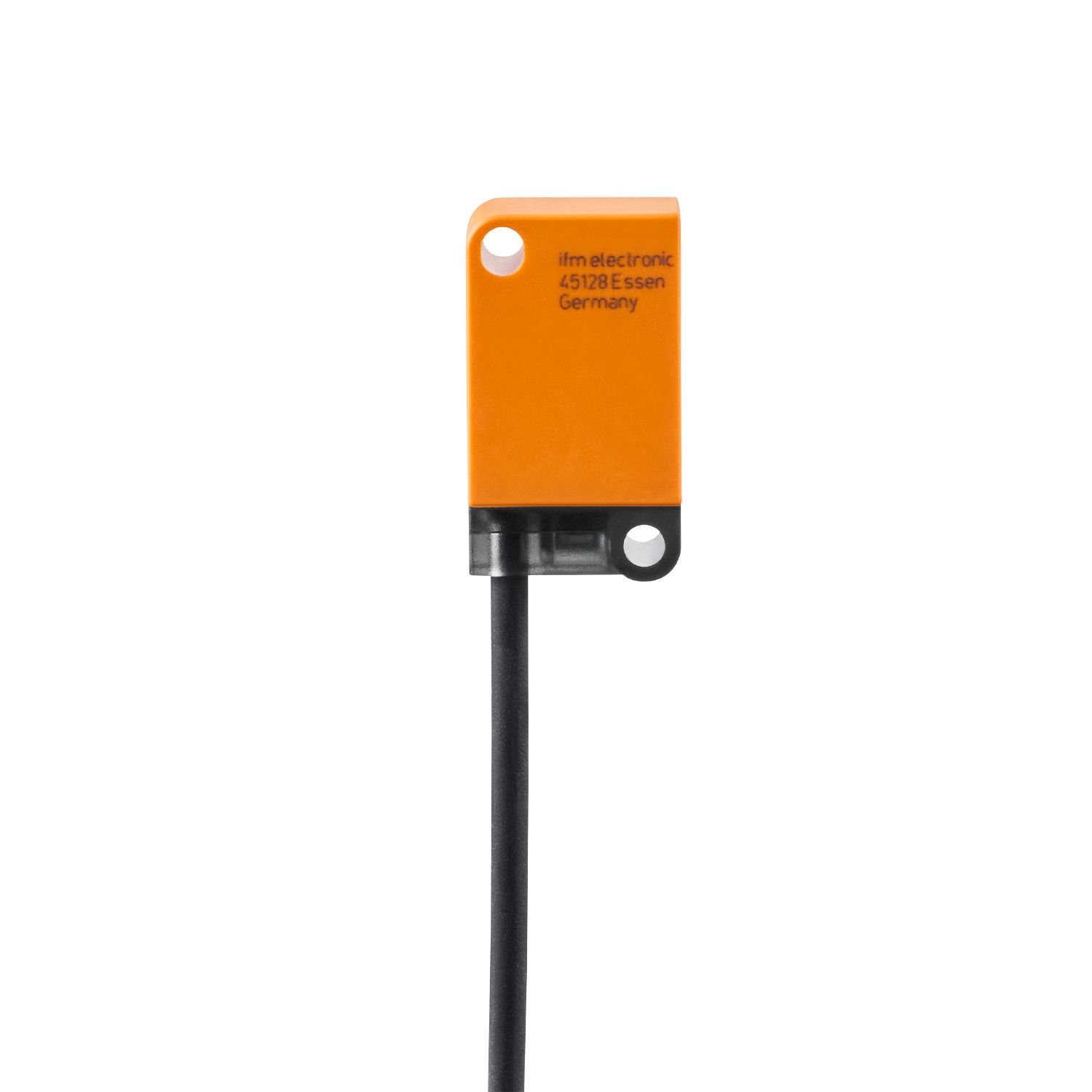

Caractéristiques du produit
| Technologie | PNP |
|---|---|
| Fonction de sortie | normalement ouvert |
| Portée [mm] | 2 |
| Boîtier | rectangulaire |
| Dimensions [mm] | 28 x 10 x 16 |
Données électriques
| Tension d'alimentation [V] | 10...30 DC; ("supply class 2" selon cULus) |
|---|---|
| Consommation [mA] | < 15 |
| Classe de protection | III |
| Protection inversion de polarité | oui |
Sorties
| Technologie | PNP |
|---|---|
| Fonction de sortie | normalement ouvert |
| Chute de tension max. sortie de commutation DC [V] | 2,5 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 200 |
| Fréquence de commutation DC [Hz] | 800 |
| Protection courts-circuits | oui |
| Version protection courts-circuits | pulsé |
| Protection surcharges | oui |
Zone de détection
| Portée [mm] | 2 |
|---|---|
| Portée réelle Sr [mm] | (1,8...3,2) |
| Portée de travail [mm] | 0...1,6 |
Exactitude / déviations
| Facteur de correction | acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,2 |
|---|---|
| Hystérésis [% de Sr] | 3...15 |
| Dérive du point de commutation [% de Sr] | -10...10 |
Conditions d'utilisation
| Température ambiante [°C] | -25...80 |
|---|---|
| Indice de protection | IP 67 |
Tests / homologations
| CEM |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [Années] | 3044 | ||||||||||
| Homologation UL |
|
Données mécaniques
| Poids [g] | 13,4 |
|---|---|
| Boîtier | rectangulaire |
| Type de montage | encastrable |
| Dimensions [mm] | 28 x 10 x 16 |
| Matières | boîtier: PBT; fenêtre LED: PC |
Afficheurs / éléments de service
| Indication |
|
|---|
Remarques
| Unité d'emballage | 1 pièces |
|---|
Raccordement électrique
| Raccordement | Câble: 0,2 m, PUR, Ø 3,4 mm; 3 x 0,14 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — IS5096-00 — 13.04.2023 —
