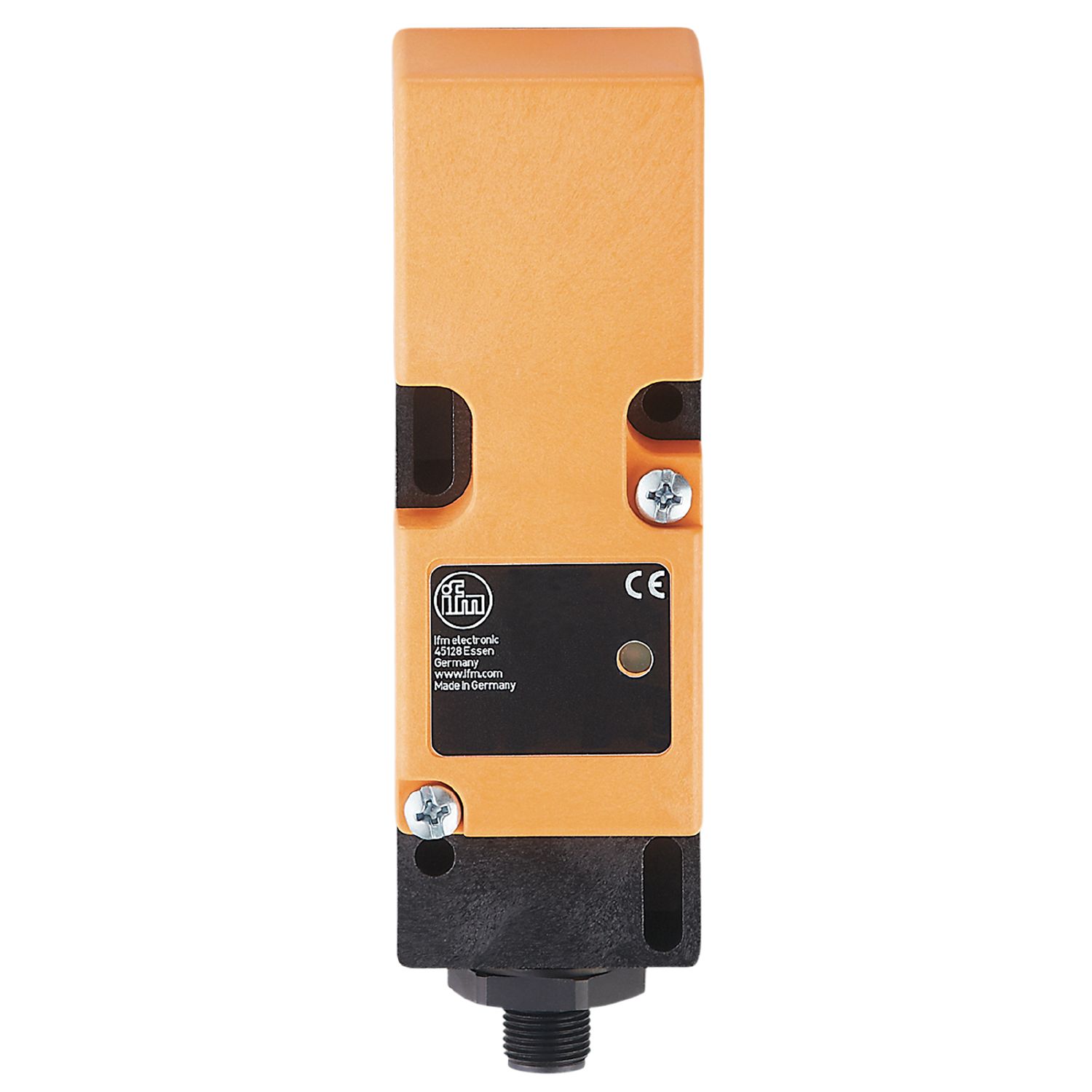

Détecteur inductif

IM8500

IME2015FRKG/US100IRF

Détecteur inductif

IM8500

IME2015FRKG/US100IRF

  • Distance de commutation élevée pour utilisation dans des systèmes de convoyage
  • Avec étage de sortie AC/DC combiné et technologie 2 fils
  • Fonction de sortie NO / NF programmable
  • Boîtier robuste pour l'utilisation dans des environnements industriels sévères
  • Large plage de tension d'alimentation
{{ifmVariantName}}



Détails techniques
Caractéristiques du produit
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Portée [mm] 15
Boîtier rectangulaire
Dimensions [mm] 40 x 40 x 120
Données électriques
Tension d'alimentation [V] 10...55 DC
Protection inversion de polarité oui
Sorties
Technologie PNP/NPN
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Chute de tension max. sortie de commutation DC [V] 4,6
Courant de sortie minimum [mA] 4
Courant résiduel max. [mA] 1
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 400
Fréquence de commutation DC [Hz] 350
Protection courts-circuits oui
Protection surcharges oui
Zone de détection
Portée [mm] 15
Portée réelle Sr [mm] 15 ± 10 %
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,2
Hystérésis [% de Sr] 3...15
Dérive du point de commutation [% de Sr] -10...10
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 65
Tests / homologations
CEM
EN 60947-5-2
EN 55011 classe B
Données mécaniques
Poids [g] 208,652
Boîtier rectangulaire
Type de montage encastrable
Dimensions [mm] 40 x 40 x 120
Matières PPE
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, rouge
Remarques
Unité d'emballage 1 pièces
Raccordement électrique - connecteur
Raccordement Connecteur: 1 x M12
