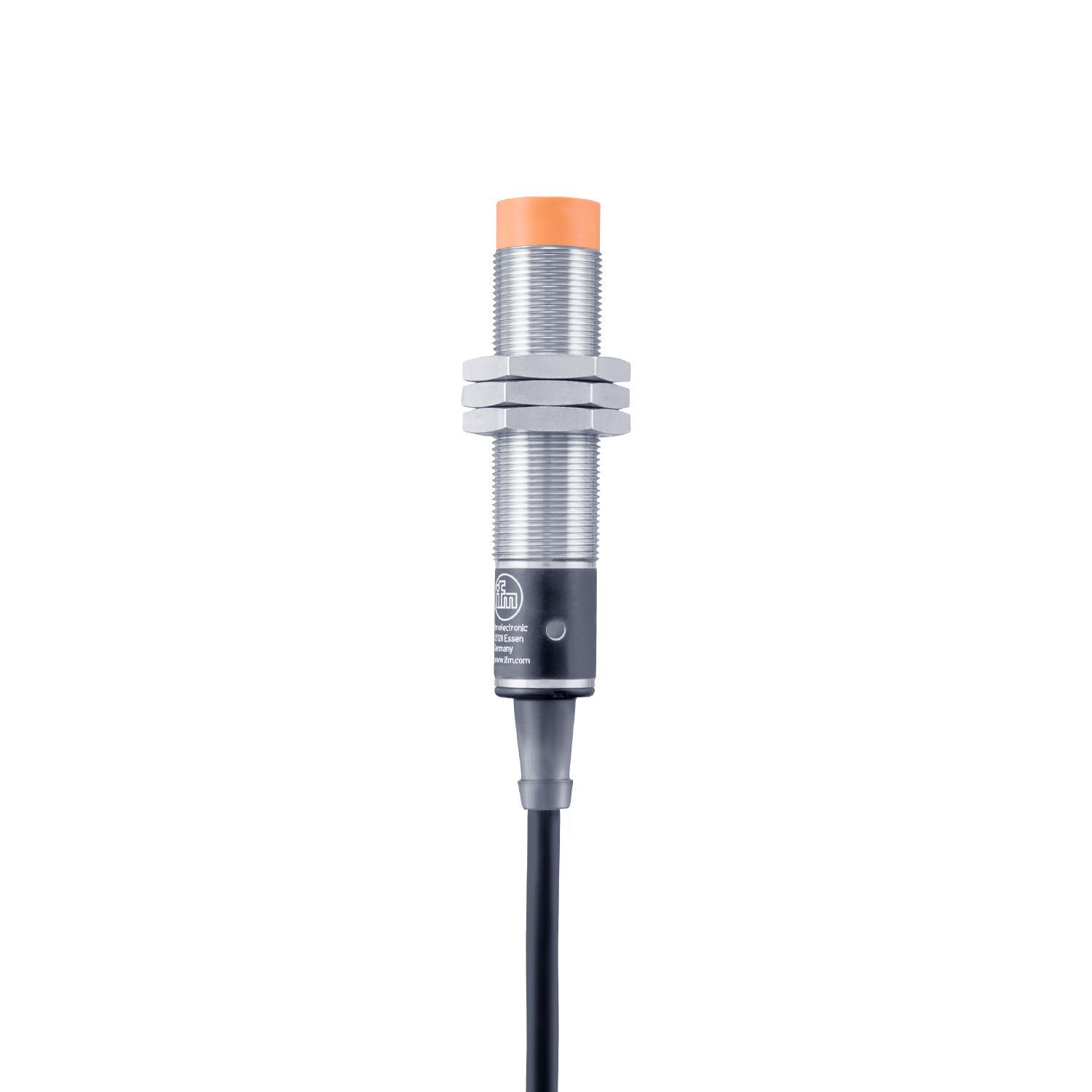

Détecteur inductif

IG515A

Pour des applications en zones à risque d'explosion
Fonction de sortie NO / NF programmable
Raccordement direct au système de commande sans amplificateur ATEX
Avec capuchon de protection prémonté
Boîtier robuste en métal pour l'utilisation dans des environnements industriels sévères

Caractéristiques du produit

Technologie	PNP/NPN
Fonction de sortie	normalement ouvert / fermé; (sélectionnable)
Portée [mm]	8
Boîtier	boîtier fileté
Dimensions [mm]	M18 x 1 / L = 80

Application

Montage	emploi en zones à risques d'explosion seulement avec capuchon protecteur installé

Données électriques

Tension d'alimentation [V]	10...30 DC
Classe de protection	III
Protection inversion de polarité	oui

Sorties

Technologie	PNP/NPN
Fonction de sortie	normalement ouvert / fermé; (sélectionnable)
Chute de tension max. sortie de commutation DC [V]	4,6
Courant de sortie minimum [mA]	4
Courant résiduel max. [mA]	0,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA]	150
Fréquence de commutation DC [Hz]	300
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Zone de détection

Exactitude / déviations

Facteur de correction	acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,2
Hystérésis [% de Sr]	1...20
Dérive du point de commutation [% de Sr]	-10...10

Conditions d'utilisation

Température ambiante [°C]	-20...60
Indice de protection	IP 67

Tests / homologations

Marquage ATEX

II 3D Ex tc IIIC T80°C Dc X

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 rayonnement HF	3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 parasites HF conduits par le câble	3 V
IEC 60255-5	1 kV line to line, Ri : 500 Ohm
EN 55011 émission	classe B

MTTF [Années]

1674

Données mécaniques

Poids [g]	179
Boîtier	boîtier fileté
Type de montage	non encastrable
Dimensions [mm]	M18 x 1 / L = 80
Désignation du filetage	M18 x 1
Matières	laiton recouvert de bronze blanc; face active: PBT; écrous de fixation: laiton recouvert de bronze blanc; Capuchon protecteur: PA

Afficheurs / éléments de service

Indication

état de commutation

1 x LED, jaune

Accessoires

Fourniture

écrous de fixation: 3

Capuchon protecteur: 1

Remarques

Unité d'emballage	1 pièces

Raccordement électrique

Raccordement	Câble: 2 m, PUR; 2 x 0,5 mm²

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — FR-FR — IG515A — 24.04.2023 —
