Détecteur inductif

ID8509

IDE3060-FPKG/POTENT SEALED @60

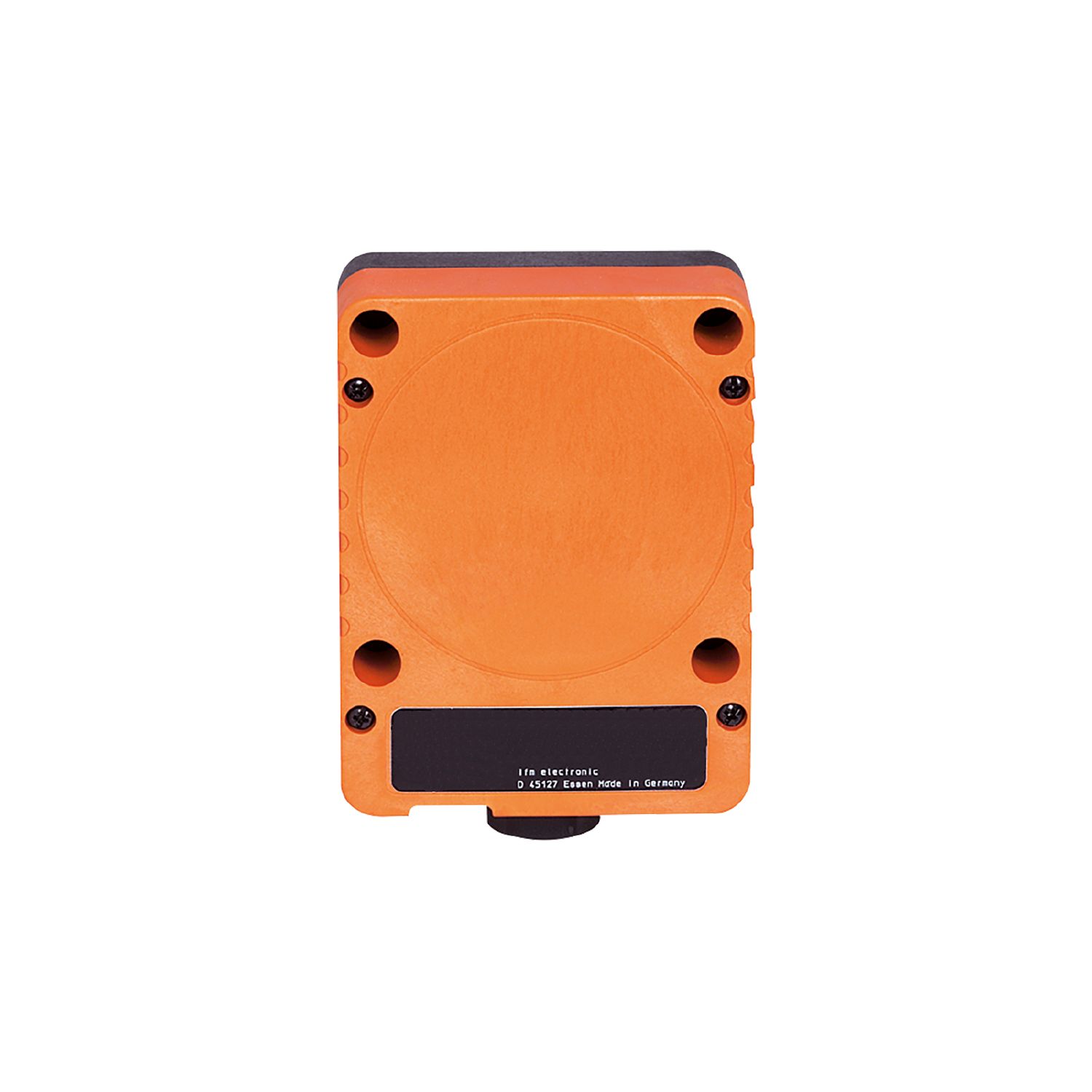

Détecteur inductif ID8509

Détecteur inductif

ID8509

IDE3060-FPKG/POTENT SEALED @60

  • Portée très élevée
  • Grande face active du détecteur
  • Boîtier robuste pour l'utilisation dans des environnements industriels sévères
  • Fonction de sortie NO / NF programmable
Caractéristiques du produit
Technologie PNP
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Portée [mm] 60
Boîtier rectangulaire
Dimensions [mm] 105 x 80 x 40
Données électriques
Tension d'alimentation [V] 10...36 DC
Consommation [mA] 15; (24 V)
Classe de protection II
Protection inversion de polarité oui
Sorties
Technologie PNP
Fonction de sortie normalement ouvert / fermé; (sélectionnable)
Chute de tension max. sortie de commutation DC [V] 2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 250
Fréquence de commutation DC [Hz] 100
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Zone de détection
Portée [mm] 60
Portée réelle Sr [mm] 60 ± 10 %
Portée de travail [mm] 0...48,6
Exactitude / déviations
Facteur de correction acier: 1 / inox: 0,7 / laiton: 0,4 / aluminium: 0,3 / cuivre: 0,2
Hystérésis [% de Sr] 1...15
Dérive du point de commutation [% de Sr] -10...10
Conditions d'utilisation
Température ambiante [°C] -25...80
Indice de protection IP 65
Tests / homologations
CEM
EN 61000-4-2 ESD - CD / 8 kV AD
EN 61000-4-3 rayonnement HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri : 2 Ohm
EN 61000-4-6 parasites HF conduits par le câble 10 V
EN 55011 classe B
Données mécaniques
Poids [g] 435,448
Boîtier rectangulaire
Type de montage non encastrable
Dimensions [mm] 105 x 80 x 40
Matières PPE
Afficheurs / éléments de service
Indication
état de commutation 1 x LED, jaune
Accessoires
Fourniture
tournevis: 1
Remarques
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Bornes de raccordement: ...2,5 mm²; Gaine de câble: Ø 7...13 mm
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — ID8509-00 — 19.01.2006 —
