EVC490

Câble avec prise femelle

ADOGH040MSS0002H04

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • Résistant aux huiles et aux lubrifiants
  • Etanchéité permanente et fiable même en cas de montage sans outil
  • Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
  • Résistant aux chocs et aux vibrations grâce à un écrou avec système anti-desserrage
  • ce
Fiche technique complète au format PDF

Technische Details
Application
Caractéristique spécifique Sans silicone; Sans halogène; contacts dorés; Aptitude pour des câbles en mouvement
Sans silicone oui
Données électriques
Tension d'alimentation [V] 250 AC / 300 DC
Classe de protection II
Courant de sortie total [A] 4
Conditions d'utilisation
Température ambiante [°C] -25...90
Température ambiante en mouvement [°C] -25...90
Indice de protection IP 65; IP 67; IP 68; IP 69K
Données mécaniques
Poids [g] 85,5
Dimensions [mm] 15,5 x 15,5 x 45
Matière écrou moleté laiton, nickelé
Aptitude pour des câbles en mouvement oui
Aptitude pour des câbles en mouvement
rayon de courbure en cas de pose flexible min. 10 x diamètre du câble
vitesse de passage max. 3,3 m/s pour une longueur de passage horizontale et une accélération max. de 5 m/s²
cycles de courbure > 5 Mio.
sollicitation de torsion ± 180 °/m
Remarques
Remarques
Condtionnement avec 93°C et une humidité d'air relative de 90%, 4 semaines
selon IEC 60079-0
Spécialement conçu pour l'utilisation avec DI602A
Unité d'emballage 1 pièces
Raccordement électrique
Câble: 2 m, PUR, Sans halogène, noir, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Raccordement électrique - Connecteur femelle
Raccordement Connecteur: 1 x M12, droit; Corps: TPU, orange; Verrouillage: laiton, nickelé; Joint d'étanchéité: Viton; Contacts: doré; Couple de serrage: 0,6...1,5 Nm
Diagrammes et courbes

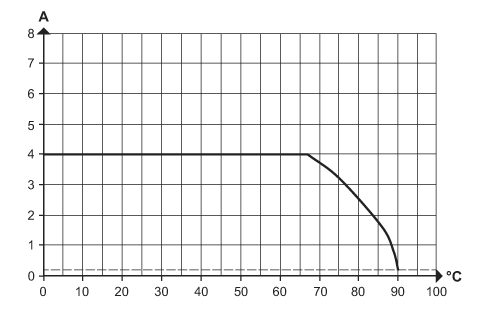

Courbe caractéristique du déclassement
déclassement Imax * 0,8 (DIN EN 60512-5-2)
X Température ambiante [°C]
Y Courant [A]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — EVC490-00 — 05.06.2012 —
