Alimentation à découpage 24 V DC

E84036

PSU-3AC/24VDC-40A

Alimentation à découpage 24 V DC

E84036

PSU-3AC/24VDC-40A

  • Pour l'alimentation électrique régulée de commandes, capteurs, actionneurs et systèmes électroniques industriels
  • Faible dissipation de puissance grâce à un degré d'action élevé
  • Immunité aux coupures secteur élevée
  • Arrêt de l'appareil possible par un émetteur de signaux
  • Réserves de puissance élevées
  • ce
  • ukca
  • cul
Données électriques
Fréquence AC [Hz] 47...64
Tolérance de la tension d'alimentation [%] 15...20
Tension nominale AC [V] < 400
Plage de tension d'entrée AC [V] 380...480
Tension de sortie DC [V] 24...28
Classe de protection I; (IEC 61140)
Protection contre les surcharges oui; (< 32 DC)
Tension de sortie [V] réglable; tension de sortie selon TBTS, TBTP
Courant de sortie max. à tension de sortie min. [A] 40
Courant de sortie max. à tension de sortie max. [A] 34,3
Courant de sortie max. pendant une courte durée à tension de sortie min. [A] 60
Courant de sortie max. pendant une courte durée à tension de sortie max. [A] 51,5
Puissance de sortie (continu) [W] 960
Puissance de sortie (de courte durée) [W] 1440
Remarque sur la puissance de sortie (de courte durée) [W]
En cas de consommation pendant un temps > 4 s, la puissance est réduite automatiquement à la puissance de sortie.
Facteur de performance (tension nominale 400 V AC / 50 Hz) 0,88
Remarque sur le facteur de performance (tension nominale 400 V AC / 50 Hz)
en cas de tension de phase symmétrique
Facteur de performance (tension nominale 480 V AC / 50 Hz) 0,9
Remarque sur le facteur de performance (tension nominale 480 V AC / 50 Hz)
en cas de tension de phase symmétrique
Réserve de puissance [%] 50
Nombre de circuits de sortie 1
Ondulation résiduelle max. [mV] 100
Courant de pointe au démarrage (tension nominale 400 V AC / 60 Hz) [A] 4,5
Courant de pointe au démarrage (tension nominale 480 V AC / 50 Hz) [A] 4,5
Courant d'appel à la mise sous tension oui
Rendement (tension nominale 400 V AC / 60 Hz) [%] 95,3
Rendement (tension nominale 480 V AC / 50 Hz) [%] 95,2
Protection d'entrée en externe ≥ B-6 A / ≥ C-6 A
Derating [W/K] 24 (60...70 °C)
Immunité aux coupures secteur (tension nominale 400 V AC / 60 Hz) [ms] 25
Immunité aux coupures secteur (tension nominale 480 V AC / 50 Hz) [ms] 25
Courant d’entrée (tension nominale 400 V AC / 60 Hz) [A] 1,65
Courant d’entrée (tension nominale 480 V AC / 50 Hz) [A] 1,35
Perte en puissance (tension nominale 400 V AC / 60 Hz) [W] 47,3
Perte en puissance (tension nominale 480 V AC / 50 Hz) [W] 48,4
Protection contre les courants de retour [V] 35
Sorties
Résistance courts-circuits oui
Protection surcharges oui
Caractéristique surcharge courant de sortie constant
Version signal DC OK Sortie relais
Charge signal DC OK 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Conditions d'utilisation
Température ambiante [°C] -25...70
Remarque sur la température ambiante
respecter les espaces libres pour le refroidissement par convection (voir notice d'utilisation)
Température de stockage [°C] -40...85
Humidité relative de l'air max. [%] 95; (IEC 60068-2-30)
Indice de protection IP 20; (EN 60529)
Degré de pollution 2; (IEC 62103: la souillure conductrice n'est pas admissible)
Tests / homologations
CEM
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 classe A
Tenue aux vibrations
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Tenue aux chocs
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Correction du facteur de performance PFC oui
Données mécaniques
Poids [g] 1754,5
Type de montage rail; (TH35 (EN 60715))
Dimensions [mm] 124 x 110 x 130,7
Matières tôle d'acier
Afficheurs / éléments de service
Indication
DC ok 1 x LED
surcharge 1 x LED
Remarques
Remarques
Raccordement en série de sorties seulement pour des appareils identiques jusqu'à une tension totale de 150 V DC au maximum
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement bornes à vis:
Diagrammes et courbes

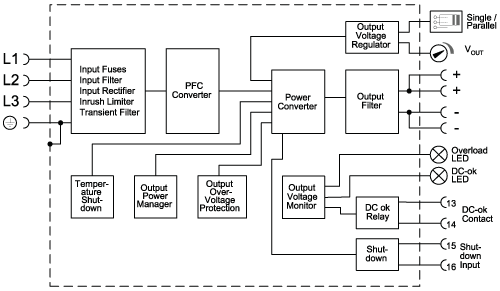

schéma bloc

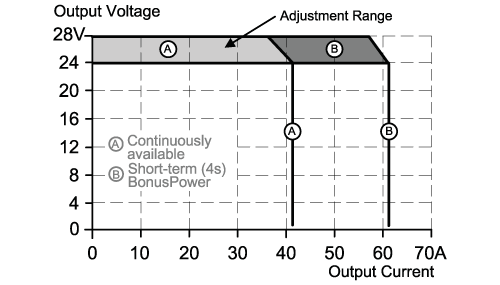

caractéristique de sortie
Courbe caractéristique rendement / perte en puissance

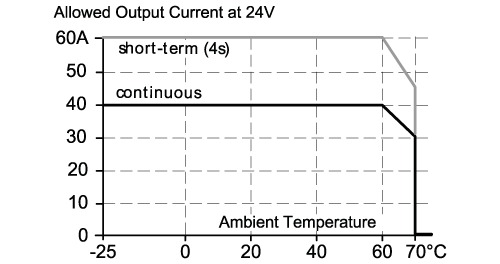

Courbe caractéristique du déclassement

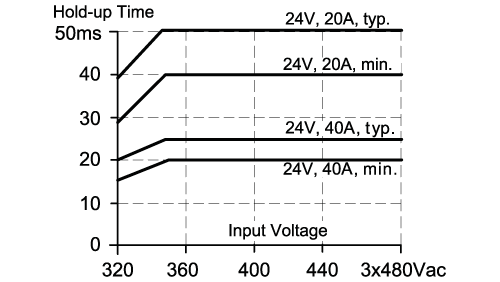

Courbe caractéristique de l'immunité aux coupures secteur
