- E18203

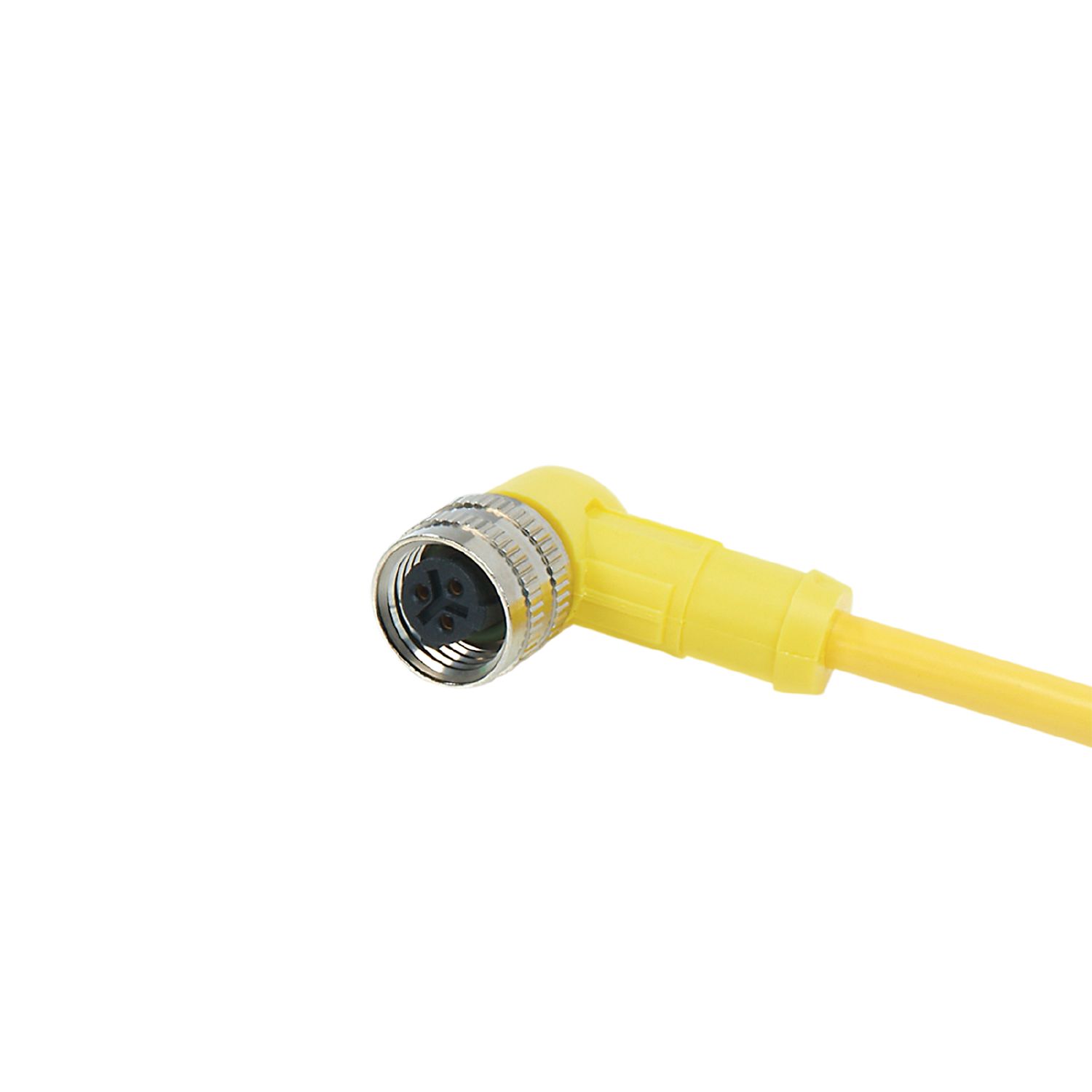

Câble avec prise femelle
E18203
ADOAA030MSS0002X03
Câble avec prise femelle
E18203
ADOAA030MSS0002X03
- Modèle coudé pour les applications où l'espace est limité
- Contacts dorés pour un raccordement électrique fiable
- Etanchéité permanente et fiable même en cas de montage sans outil
- Indice de protection élevé adapté aux exigences dans les environnements industriels sévères
- Large plage de température de fonctionnement
Application
| Caractéristique spécifique | contacts dorés |
|---|
Données électriques
| Tension d'alimentation [V] | < 300 AC/DC |
|---|
Conditions d'utilisation
| Température ambiante [°C] | -45...105 |
|---|---|
| Indice de protection | IP 68 |
Données mécaniques
| Poids [g] | 158,757 |
|---|---|
| Dimensions [mm] | 31 x 14,5 x 31 |
| Matières | TPE |
| Matière du corps | TPE |
| Matière écrou moleté | laiton, nickelé |
Remarques
| Unité d'emballage | 1 pièces |
|---|
Raccordement électrique
| Câble: 2 m, TPE-S, jaune; 3 x 0,34 mm² / AWG 22 |
Raccordement électrique - Connecteur femelle
| Raccordement | Connecteur: 1 x 1/2", coudé; codage: C; Corps: TPE; Verrouillage: laiton, nickelé; Contacts: doré |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — E18203-00 — 26.04.2006 —
E18203 –
ADOAA030MSS0002X03
Raccordement électrique
Câble: 2 m, TPE-S, jaune; 3 x 0,34 mm² / AWG 22
Raccordement électrique - Connecteur femelle
Connecteur: 1 x 1/2", coudé; codage: C; Corps: TPE; Verrouillage: laiton, nickelé; Contacts: doré
Raccordement
- Couleurs des fils conducteurs :
- GN =
- vert
- RD/BK =
- rouge / noir
- RD/WH =
- rouge/blanc
