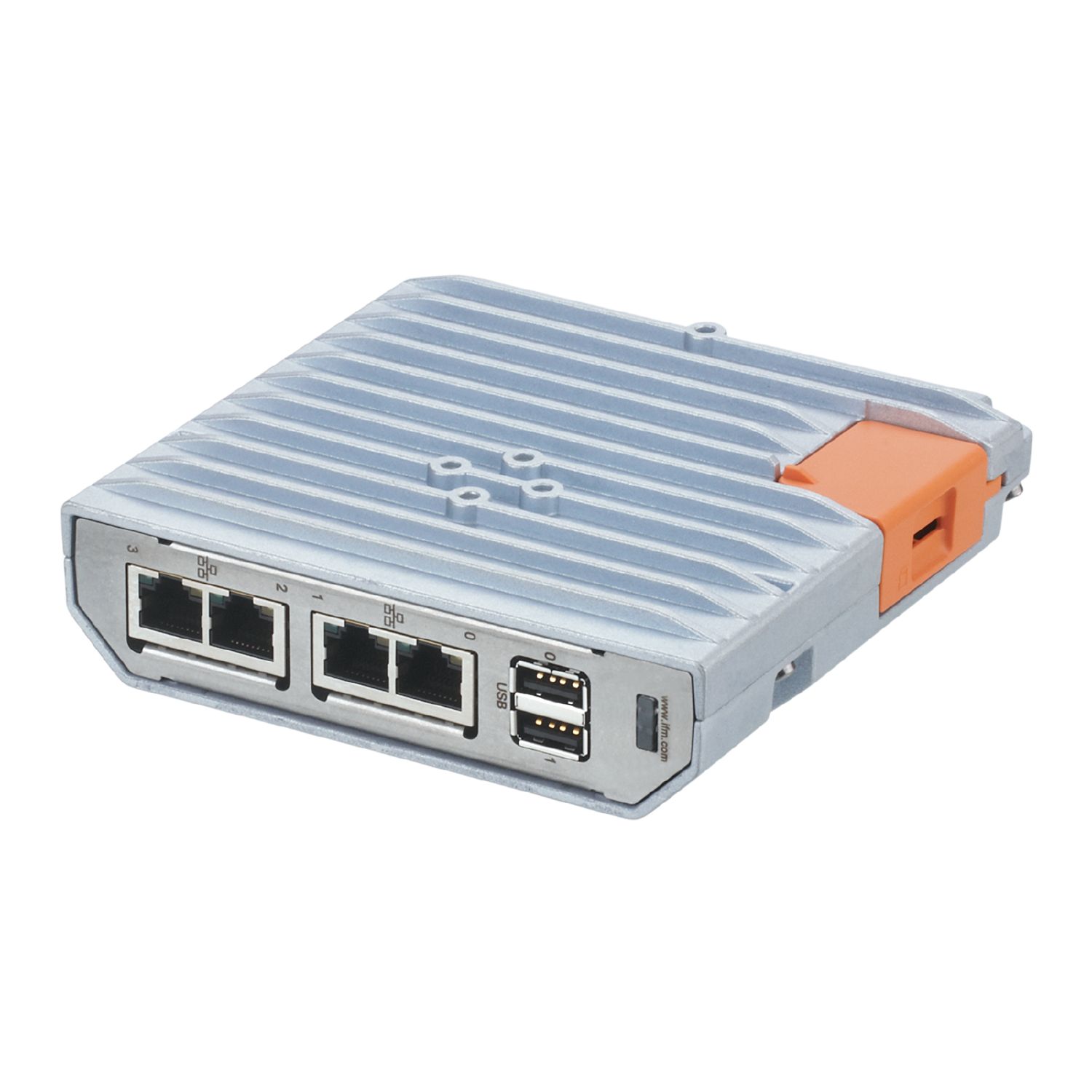

edgeGateway for connecting the production environment to the IIoT platform moneo
AE2100
IIoT edgeGateway IP20 1S
edgeGateway for connecting the production environment to the IIoT platform moneo
AE2100
IIoT edgeGateway IP20 1S
- Provision of data from the production environment for further processing in the moneo Cloud
- Access data flexibly and without IT involvement across locations
- Transmission intervals can be set individually for each data source
- Powerful aggregation function to minimise data volumes
- Preprocessing through logical calculations of values directly on the gateway
an additional QCM100 cloud subscription is required to use and operate the moneo Cloud
Caractéristiques du produit
| Interface de communication | Ethernet; USB |
|---|
Application
| Application | ideally suited for operation in the control cabinet or IT environment to collect data from industrial environments to improve operational efficiency, productivity and safety; to increase machine availability, ensure process quality or optimise energy consumption in industrial applications |
|---|
Données électriques
| Tension d'alimentation [V] | 18...32 DC; (TBTP) |
|---|---|
| Tension nominale DC [V] | 24 |
| Puissance absorbée [W] | 14; (contient la puissance max. pour les appareils USB: 1,5 A / 5 V) |
| Protection inversion de polarité | oui |
Logiciel / programmation
| Possibilités de paramétrage | moneo |
|---|
Interfaces
| Interface de communication | Ethernet; USB |
|---|---|
| Nombre des interfaces Ethernet | 4 |
| Nombre des interfaces USB | 2 |
| Standard de transmission | 10Base-T; 100Base-TX |
|---|---|
| Taux de transmission | 10 MBit/s; 100 MBit/s |
| Type de connecteur | RJ45 |
| Protocole | TCP/IP; TCP/IP JSON; UDP; HTTP |
| Taux de transmission | < 480 MBit/s | ||
|---|---|---|---|
| Type de connecteur | Type A | ||
| Version | USB 2.0 | ||
| Remarque concernant les interfaces |
|
Conditions d'utilisation
| Température ambiante [°C] | -25...55 | ||
|---|---|---|---|
| Remarque sur la température ambiante |
|
||
| Température de stockage [°C] | -25...85 | ||
| Humidité relative de l'air max. [%] | 90; (sans condensation) | ||
| Altitude max. au-dessus du niveau de la mer [m] | 3000 | ||
| Indice de protection | IP 20 | ||
| Degré de pollution | 2 |
Tests / homologations
| CEM |
|
|---|
Données mécaniques
| Poids [g] | 0,68 |
|---|---|
| Type de montage | Montage sur rail DIN |
| Matières | boîtier: aluminium moulé sous pression passivé; inox |
Afficheurs / éléments de service
| Indication |
|
|---|
Matériel
| Processeur | ARM 64 Bit Quad Core 1,2 GHz |
|---|---|
| Mémoire de travail | 4 GByte RAM |
| Mémoire de masse | 20 GByte Flash |
| Mémoire amovible | micro carte SD; SD; SDHX; SDXC; interface USB |
Mémoires de données
| Horloge temps réel | oui; UTC, pile avec tampon |
|---|
Remarques
| Remarques |
|
|
|---|---|---|
| Remarques | an additional QCM100 cloud subscription is required to use and operate the moneo Cloud | |
| Unité d'emballage | 1 pièces |
Raccordement électrique - Ethernet
| Connecteur: 4 x RJ45 |
Raccordement électrique - USB
| Connecteur: 2 x Type A |
Raccordement électrique - alimentation en tension
| Connecteur: 1 x Cage à ressort |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — AE2100-00 — 08.04.2024 —
AE2100 –
IIoT edgeGateway IP20 1S
- 1
- Adaptateur pour rails DIN
- 2
- interface USB
- 3
- interface Ethernet
- 4
- slot pour micro cartes SD
- 5
- alimentation en tension
Raccordement électrique - Ethernet
- 1 TD +
- 3 RD +
- 2 TD -
- 6 RD -
Connecteur: 4 x RJ45
Raccordement électrique - USB
- 1 + 5 V
- 2 Data -
- 3 Data +
- 4 GND
Connecteur: 2 x Type A
Raccordement électrique - alimentation en tension
- 1 + 24 V
- 2 0 V
- 3 n.c.
- 4 n.c.
Connecteur: 1 x Cage à ressort
