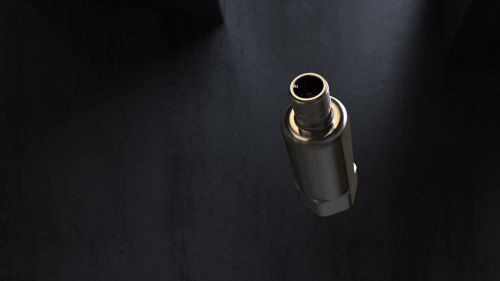

sensor de vibração

VVB001

VIBRATION IO-LINK SWITCH

sensor de vibração

VVB001

VIBRATION IO-LINK SWITCH

  • Conservação baseada no estado graças ao monitoramento de desbalanceamentos e do estado do rolamento ou da engrenagem
  • Ampla faixa de temperatura operacional e alto grau de proteção para atender aos requisitos de ambientes industriais duros
  • Monitoramento confiável e permanente de valores característicos incluindo o registro de dados brutos
  • Integração em sistemas industriais Ethernet sem quadro de distribuição e sem cabeamento complexo
  • Transmissão assíncrona de dados brutos (BLOB) e contador integrado de horas de operação
{{ifmVariantName}}

Ficha técnica em PDF
  • ce
  • ukca
  • iolink
  • cul
Características do produto
Faixa de freqüência [Hz] 2...10000
Principio de medida capacitivo
v-RMS
Vibração da área de medição [mm/s] 0...45
a-Peak / a-RMS
Vibração da área de medição
0...50 g 0...490,3 m/s²
Campo de aplicação
Aplicação Máquinas industriais
Dados elétricos
Tensão de operação [V] 18...30 DC
Consumo de corrente [mA] < 50
Resistência de isolamento mín. [MΩ] 100; (500 V DC)
Classe de proteção III
Proteção contra inversão de polaridade sim
Modelo do sensor Sistema microeletromecânico (MEMS)
Entradas/saídas
Quantidade de entradas e saídas Quantidade de saídas digitais: 2
Saídas
Sinal de saída sinal de comutação; IO-Link
Função elétrica PNP/NPN; (configuráveis)
Quantidade de saídas digitais 2
Saída abertura / fechamento
Queda de tensão máx. da saída de comutação DC [V] 2
Carga de corrente máx. por saída [mA] 100
Proteção contra curto-circuitos sim
Versão da proteção contra curto-circuito por impulso
Proteção contra sobrecarga sim
Faixa de medição / de ajuste
Aviso sobre o ponto de comutação SP
parametrizável
Faixa de freqüência [Hz] 2...10000
Principio de medida capacitivo
Número de eixos de medição 1
v-RMS
Vibração da área de medição [mm/s] 0...45
Ponto de comutação SP [mm/s] 0,2...45
Ponto de comutação e retorno rP [mm/s] 0...44,8
Em passos de [mm/s] 0,2
a-Peak / a-RMS
Vibração da área de medição
0...50 g 0...490,3 m/s²
Ponto de comutação SP
0,2...50 g 2...490,3 m/s²
Ponto de comutação e retorno rP
0...49,8 g 0...488,3 m/s²
Em passos de
0,2 g 2 m/s²
Crest
Vibração da área de medição 1...50
Ponto de comutação SP 2...50
Ponto de comutação e retorno rP 1...49
Em passos de 1
Medição de temperatura
Alcance de medição [°C] -30...80
Resolução [°C] 0,1
Ponto de comutação SP [°C] -28...80
Ponto de comutação e retorno rP [°C] -30...78
Em intervalos de [°C] 2
Precisão / desvios
Precisão ≤ 4 kHz +/-10 %; ≥ 4...10 kHz: < 3 dB
Precisão [K] ± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur))
Desvio de linearidade 2 %
Software / programação
Possibilidades de ajuste dos parâmetros Software
Funções de diagnóstico autoteste
Interfaces
Interface de comunicação IO-Link
Tipo de transferência COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9: 2013-07
Perfil Blob (0x0030); Measuring sensor (0x800A); Common Profile (0x4000)
Modo SIO sim
Classe de master port exigida A
Dados do processo analógicos 10
Dados do processo binários 2
Tempo mín. do ciclo do processo [ms] 3,6
Funções IO-Link (acíclico) Filtro para v-RMS, a-RMS, a-Peak; Histerese; janela; pontos de comutação; lógica de comutação
DeviceIDs suportados
Modo de operação DeviceID
Status A (COM2) 1028
Status B (COM2 / COM3) 1367
Nota
Para mais informações consulte o arquivo PDF IODD em "downloads"
Condições ambientais
Temperatura ambiente [°C] -30...80
Temperatura de armazenamento [°C] -30...80
Proteção IP 67; IP 68; IP 69K
Certificações / testes
EMC
2014/30/EU
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistência a choques
DIN EN 60068-2-27 50 g 11 ms
500 g 1 ms
Resistência à vibrações
DIN EN 60068-2-6 20 g / 10...3000 Hz
MTTF [anos] 299
Certificado UL
Ta -30...70 °C
Número de aprovação UL L002
Dados mecânicos
Peso [g] 116
Tipo de montagem Pino rosqueável
Materiais invólucro: 1.4404 (aço inoxidável / 316L)
Máx. torque de aperto [Nm] 8
Acessórios
Material incluído
Pino rosqueável: 1 x 1/4" 28 UNF / M8
Pino rosqueável: 1 x 1/4"28 UNF x 5/8" DIN916
Notas
Quantidade 1 peça
conexão elétrica
Conexão: 1 x M12; codificação: A; Comprimento máx. do cabo: 20 m
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — VVB001-01 — 13.04.2023 —
