Sensor ultrassônico

UGC01200EOKG/US

UGT202

{{'OPTIONAL_INFO' | productAvailability | error}}

Caro cliente,
infelizmente esta ficha técnica não está disponível no idioma desejado. Em caso de dúvidas, favor enviar um e-mail para: E-Mail info.br@ifm.com

Com os melhores cumprimentos,
A sua equipe ifm

  • Formato especialmente compacto para a aplicação em condições de instalação estreitas
  • Saída de função normalmente aberto/normalmente fechado programável
  • Detecção sem contato de independente da cor, da transparência ou das características da superfície do objeto
  • Fácil ajuste das funções do aparelho mediante linha de programação
  • LEDs bem visíveis para indicação do estado de comutação e do eco
  • ce
  • cul
Download
Technische Details
Dados elétricos
Tensão de operação [V] 10...30 DC; ("supply class 2" conforme cULus)
Consumo de corrente [mA] < 35
Classe de proteção III
Proteção contra inversão de polaridade sim
Retardo de prontidão [s] 0,1
Frequência do conversor [kHz] 200
Entradas/saídas
Quantidade de entradas e saídas Quantidade de saídas digitais: 1
Entradas
Entrada de sincronização não
Entrada multiplex não
Saídas
Saídas totais 1
Função elétrica PNP
Quantidade de saídas digitais 1
Saída abertura / fechamento; (parametrizável)
Queda de tensão máx. da saída de comutação DC [V] 2,2
Intensidade de corrente máxima constante da saída de comutação DC [mA] 100
Frequência de comutação DC [Hz] 5
Proteção contra curto-circuitos sim
Proteção contra sobrecarga sim
faixa de registro
Alcance de detecção [mm] 80...1200
Zona cega [mm] 80
Ângulo de abertura cilíndrico [°] 8; (±2)
Área de cobertura da histerese [mm] < 1
Desvio máx. do ângulo de 90° do sensor / objeto [°] ± 4
precisão / desvios
Nota Os valores indicados são atingidos após um tempo de aquecimento de 20 minutos.
Compensação de temperatura sim
Histerese [%] < 1
Variação no ponto de comutação [%] -2,5...2,5
Erro de linearidade da saída analógica [%] < 1
condições ambientais
Temperatura ambiente [°C] -20...70
proteção IP 67
Certificações / testes
EMC
EN 61000-4-2 ESD 4 kV CD / plástico
8 kV AD / Metal
EN 61000-4-3 HF irradiado 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 AF com fio 3 V
EN 55011 classe A
Estabilidade de vibração
EN 60068-2-6 Fc (10-55) Hz 1 mm de amplitude, duração da vibração 5 min., 30 min. cada eixo na ressonância ou 55 Hz
Resistência a choques
EN 60068-2-27 Ea sim
MTTF [anos] 237
Dados mecânicos
Peso [g] 57,5
Invólucro forma construtiva de roscas
Dimensões [mm] M18 x 1 / L = 60,5
Designação da rosca M18 x 1
materiais PBT; PA; cerâmica de vidro epóxi
Displays / elementos de operação
display
Status de chaveamento 1 LED, amarelo
eco 1 LED, verde
acessórios
Acessórios incluídos
porcas de fixação: 2, plástico
discos de borracha: 2
Notas
Notas
tensão de serviço "supply class 2" conforme cULus
Quantidade 1 peça
conexão elétrica
Conexão Conexão: 1 x M12

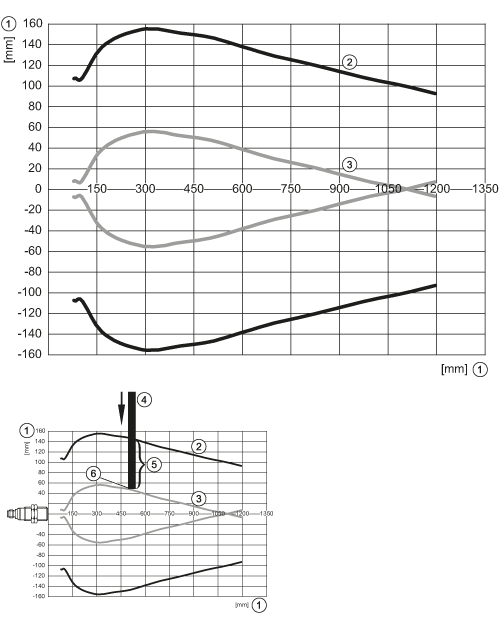

diagrama e curvas

1: Distancia
2: faixa de registro
3: curva de aproximação
4: Alvo 200 x 200 mm
5: 50% do alvo no range de detecção
6: Ponto de acionamento
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — UGT202-00 — 29.01.2016 —
