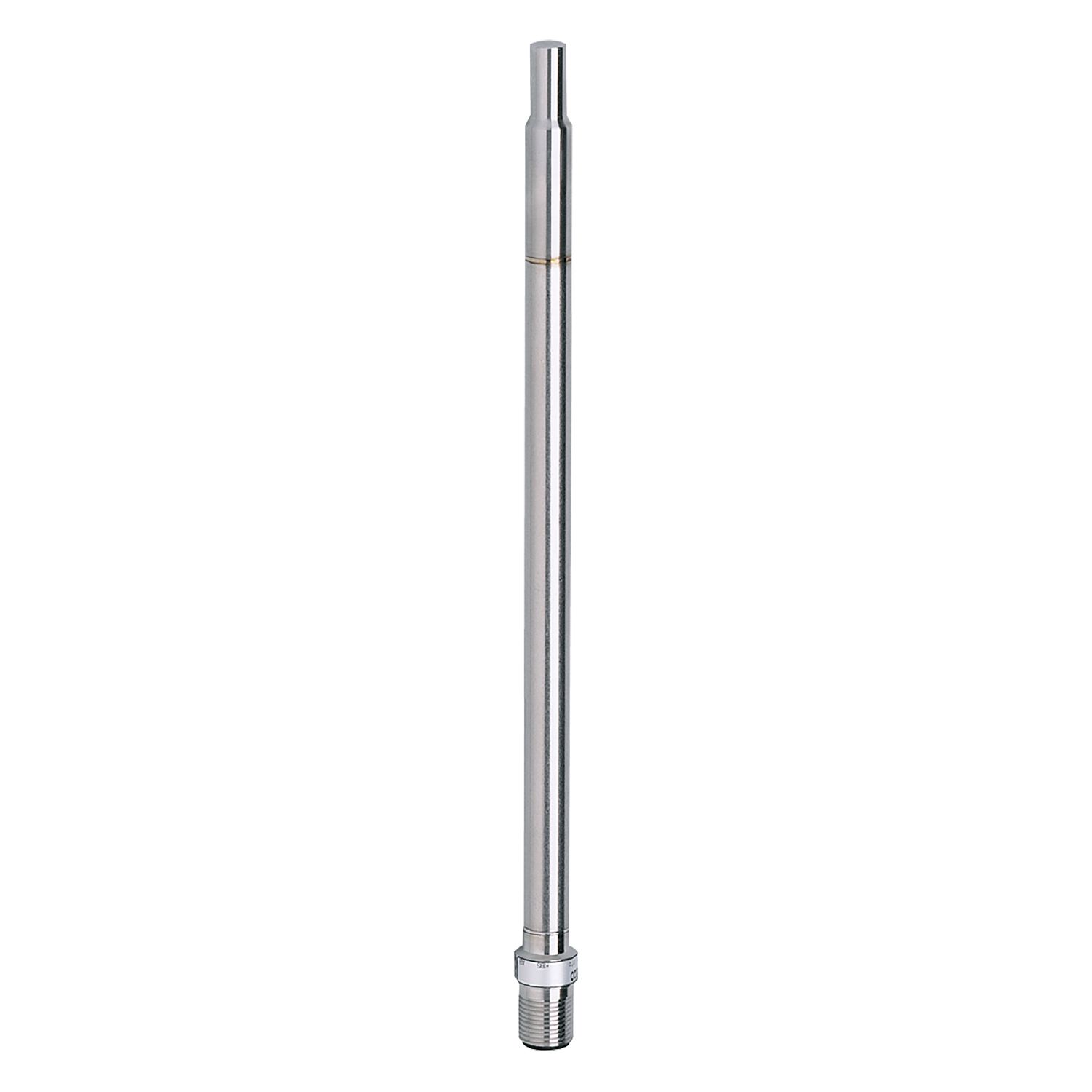

Sensor de fluxo para conexão em uma unidade de avaliação
SF6200
SFG10ABB /US-100
Sensor de fluxo para conexão em uma unidade de avaliação
SF6200
SFG10ABB /US-100
- Monitoramento confiável de fluidos líquidos e gasosos em sistemas de tubulação
- Para conexão a uma unidade de avaliação
- Confortável ajuste da profundidade de imersão desejada mediante adaptador de grampeamento
- Versão robusta para aplicação em ambiente industrial duro
- Conector M12 para conexão rápida e fácil
Características do produto
| Comprimento da haste L [mm] | 15...156 |
|---|---|
| Conexão de processo | Ø 10 mm |
Campo de aplicação
| Característica especial | Contatos banhados a ouro |
|---|---|
| Aplicação | alta temperatura |
| Montagem | Sensor para adaptadores de fixação |
| Substâncias | Fluidos líquidos; fluidos gasosos |
| Temperatura do fluído [°C] | -25...80 |
| Resistência à pressão [bar] | 30 |
| Aplicação | alta temperatura |
|---|---|
| Montagem | Sensor para adaptadores de fixação |
| Temperatura do fluído [°C] | -25...80 |
| Temperatura do fluído [°C] | -25...80 |
|---|
Dados elétricos
| Conexão com equipamento de valoração | VS3000 |
|---|
Faixa de medição / de ajuste
| Comprimento da haste L [mm] | 15...156 |
|---|
| Alcance de ajuste [cm/s] | 3...300 |
|---|---|
| Sensibilidade máxima [cm/s] | 3...60 |
| Alcance de ajuste [cm/s] | 200...3000 |
|---|---|
| Sensibilidade máxima [cm/s] | 200...800 |
Precisão / desvios
| Gradiente da temperatura [K/min] | 30 |
|---|
Tempos de reação
| Tempo de resposta [s] | 1...10 |
|---|
| Tempo de resposta [s] | 1...10 |
|---|
| Tempo de resposta [s] | 1...10 |
|---|
Condições ambientais
| Proteção | IP 67 |
|---|
Certificações / testes
| Resistência a choques |
|
||
|---|---|---|---|
| Resistência à vibrações |
|
||
| MTTF [anos] | 8583 |
Dados mecânicos
| Peso [g] | 89 |
|---|---|
| Dimensões [mm] | Ø 10 |
| Materiais | 1.4404 (aço inoxidável / 316L) composto de vários elementos, soldado |
| Materiais em contato com o fluído | 1.4404 (aço inoxidável / 316L) composto de vários elementos, soldado |
| Conexão de processo | Ø 10 mm |
Acessórios
| Acessório opcional |
|
|---|
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica
| Conexão | Conexão: 1 x M12; codificação: A; Contatos: dourado; Comprimento máx. do cabo: 100 m |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — SF6200-00 — 05.11.2020 —
SF6200 –
SFG10ABB /US-100
conexão elétrica
Conexão: 1 x M12; codificação: A; Contatos: dourado; Comprimento máx. do cabo: 100 m
Conexão
- Cores dos fios :
- BN =
- marrom
- BU =
- azul
- BK =
- preto
- WH =
- branco
- GY =
- cinza
