Encoder absoluto multivolta de eixo oco
RMO300
MULTITURN ENCODER STANDARD LINE
Encoder absoluto multivolta de eixo oco
RMO300
MULTITURN ENCODER STANDARD LINE
- Rastreamento absoluto de posição mesmo sem energia
- Medição do tempo de operação dos rolamentos para um planejamento de manutenção eficiente
- Resolução total livremente programável até 31 bits
- Entrada/saída de comutação digital programável
- Alta resistência a choques e vibrações graças ao princípio de detecção magnética
Características do produto
| Resolução | 65536 passos; 32768 rotações; 31 Bit |
|---|---|
| Interface de comunicação | IO-Link |
| Versão do eixo | eixo oco unidirecional |
| Diâmetro do eixo [mm] | 15 |
Campo de aplicação
| Princípio de funcionamento | absoluto |
|---|---|
| Tipo de rotação | Multigiros/Multiturn |
Dados elétricos
| Tensão de operação [V] | 18...30 DC; (; para PELV) |
|---|---|
| Tensão de isolação classificada [V] | 30 |
| Consumo de corrente [mA] | < 75 |
| Classe de proteção | III |
| Proteção contra inversão de polaridade | sim |
| Tempo de atraso de disponibilidade máx. [ms] | 1000 |
| Rotação elétrica máx. [U/min] | 12000 |
Saídas
| Proteção contra curto-circuitos | sim |
|---|
Faixa de medição / de ajuste
| Resolução | 65536 passos; 32768 rotações; 31 Bit |
|---|
Precisão / desvios
| Precisão [°] | 0,1 |
|---|
Software / programação
| Possibilidades de ajuste dos parâmetros | predefinição; ponto zero; sentido de rotação; rotação |
|---|
Interfaces
| Interface de comunicação | IO-Link | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Tipo de transferência | COM3 (230,4 kBaud) | ||||||||
| Revisão IO-Link | 1.1 | ||||||||
| SDCI-Padrão | IEC 61131-9 CDV | ||||||||
| Perfil |
|
||||||||
| Modo SIO | não | ||||||||
| Classe de master port exigida | A | ||||||||
| Tempo mín. do ciclo do processo [ms] | 2,3 | ||||||||
| Dados do processo IO-Link (cíclico) |
|
||||||||
| Funções IO-Link (acíclico) | Indicação específica da aplicação; Contador de horas de operação; temperatura interna; Contador de ciclos de comutação | ||||||||
| DeviceIDs suportados |
|
||||||||
| Nota |
|
Condições ambientais
| Temperatura ambiente [°C] | -40...85 |
|---|---|
| Temperatura de armazenamento [°C] | -40...85 |
| Umidade relativa do ar máx. [%] | 98; (Condensação não admissível) |
| Proteção | IP 65; (lado do invólucro: IP 67; lado da onda: IP 64) |
Certificações / testes
| EMC |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Estabilidade de vibração |
|
||||||||
| Resistência a choques |
|
||||||||
| Resistência duradoura ao choque |
|
||||||||
| Resistência à vibrações |
|
||||||||
| MTTF [anos] | 283 | ||||||||
| Certificado UL |
|

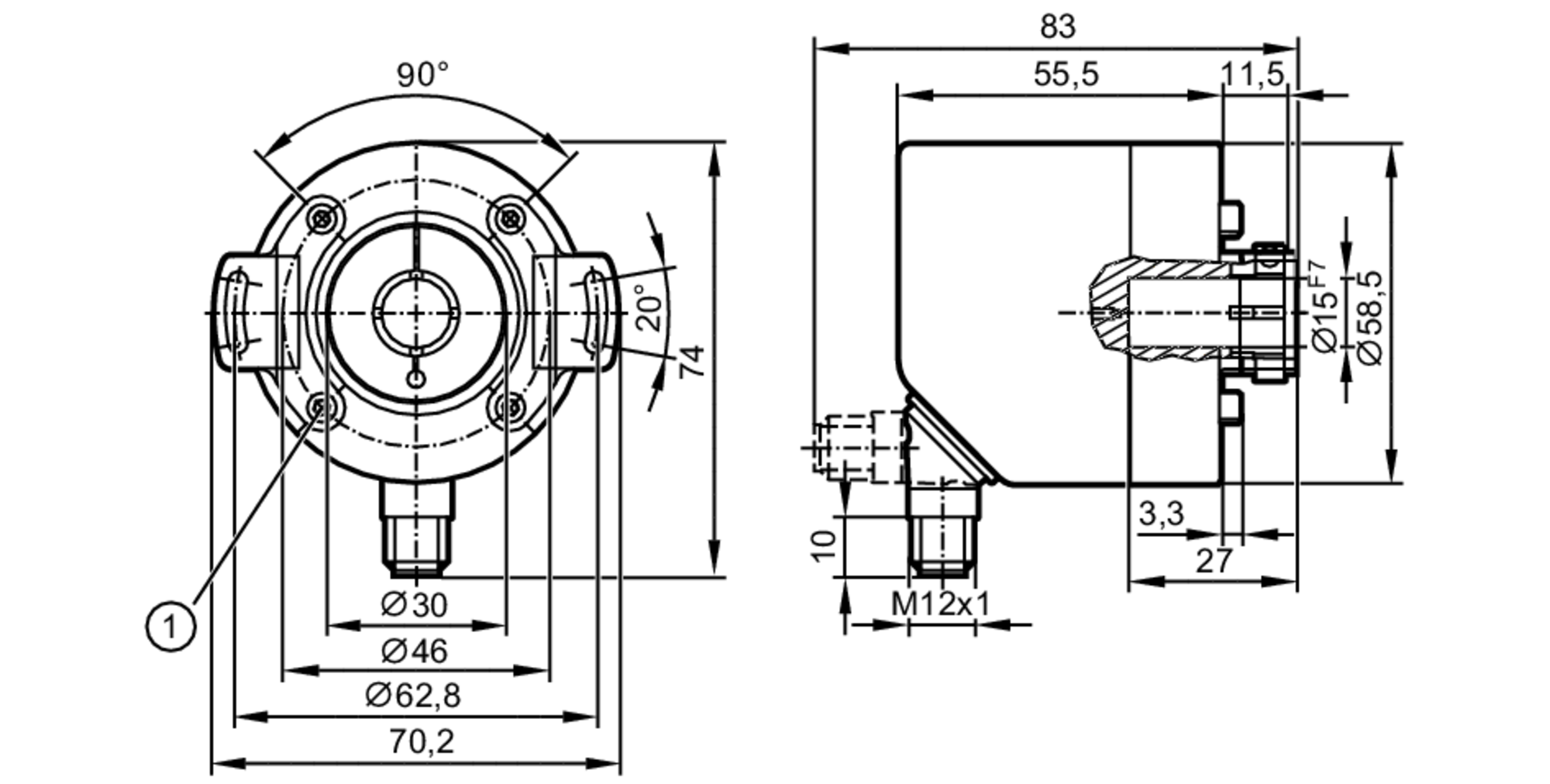

Dados mecânicos
| Peso [g] | 417,2 | |
|---|---|---|
| Dimensões [mm] | Ø 58 / L = 69 | |
| Materiais | Flange: alumínio; invólucro: 1.4521 (aço inoxidável / 444) | |
| Torque inicial máx. [Nm] | 1 | |
| Torque da temperatura de referência [°C] | 20 | |
| Versão do eixo | eixo oco unidirecional | |
| Diâmetro do eixo [mm] | 15 | |
| Material do eixo |
|
|
| Carga de eixos máx. axial na extremidade do eixo [N] | 40 | |
| Carga de eixos máx. radial na extremidade do eixo [N] | 110 | |
| Instalação profundidade / eixo [mm] | 28 | |
| Alinhamento do eixo axial máx. [mm] | 0,5 | |
| Flange de fixação | flange de fixação |
conexão elétrica - conector
| Conexão: 1 x M12; codificação: A; Corpo: 1.4401 (aço inoxidável / 316) |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — RMO300-00 — 13.04.2023 —
RMO300 –
MULTITURN ENCODER STANDARD LINE
conexão elétrica - conector
- 1
- UB
- 2
- SSC1.2 / IN
- 3
- GND
- 4
- IO-Link
- 5
- n. c.
Conexão: 1 x M12; codificação: A; Corpo: 1.4401 (aço inoxidável / 316)
