  3. RM6115

O artigo não é mais fornecido – registro do arquivo

RM6115

Encoder absoluto multivolta de eixo maciço

RM-4096-S24/S A

{{'OPTIONAL_INFO' | productAvailability | error}}

Caro cliente,
infelizmente esta ficha técnica não está disponível no idioma desejado. Em caso de dúvidas, favor enviar um e-mail para: E-Mail info.br@ifm.com

Com os melhores cumprimentos,
A sua equipe ifm

  • ce
  • cruus
Download
Technische Details
Características do produto
Resolução 4096 passos; 4096 rotações; 24 Bit
Interface de comunicação interface de dados SSI
Dados elétricos
Tensão de operação [V] 10...30 DC
Consumo de corrente [mA] < 250
Rotação elétrica máx. [U/min] 6000
Saídas
Código código Gray; (valores de códigos acendentes com rotação à direita (visto do eixo))
Sinal de código entrada de dados; sinais compatíveis com TTL; tempo e tempo (inv.) dos controladores segundo RS 485; saída de dados; seriado síncrono; sinais compatíveis com TTL, dados e dados (inv.); sinais incrementais; 2 sinais incrementais de forma sinusoidal (A e B); e desfasagem em 90°; 1 Vss 512 períodos de sinal por rotação
Faixa de medição / de ajuste
Resolução 4096 passos; 4096 rotações; 24 Bit
Interfaces
Interface de comunicação interface de dados SSI
Condições ambientais
Temperatura ambiente [°C] -20...85
Temperatura de armazenamento [°C] -30...100
Proteção IP 64
Certificações / testes
Resistência a choques
100 g (6 ms)
Resistência à vibrações
15 g (55...2000 Hz)
Dados mecânicos
Materiais alumínio
Rotação mecânica máx. [U/min] 10000
Torque inicial máx. [Nm] 1
Torque da temperatura de referência [°C] 20
Versão do eixo eixo maciço
Diâmetro do eixo [mm] 6
Material do eixo
1.4104 (aço)
Carga de eixos máx. axial na extremidade do eixo [N] 10
Carga de eixos máx. radial na extremidade do eixo [N] 20
Notas
Notas
cabos não usados / pinos (n.c.) não devem ser conectados!
conexão elétrica
Conexão: 1 x M23 (ifm 1001.4), radial; Comprimento máx. do cabo: 100 m
diagrama e curvas

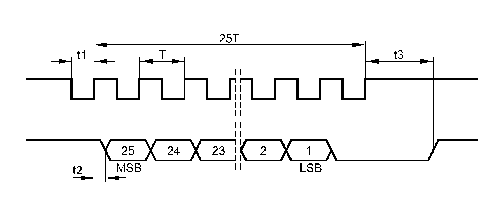

diagrama de pulso
pulso
dados
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — RM6115-00 — 04.12.2007 —
