PN2060

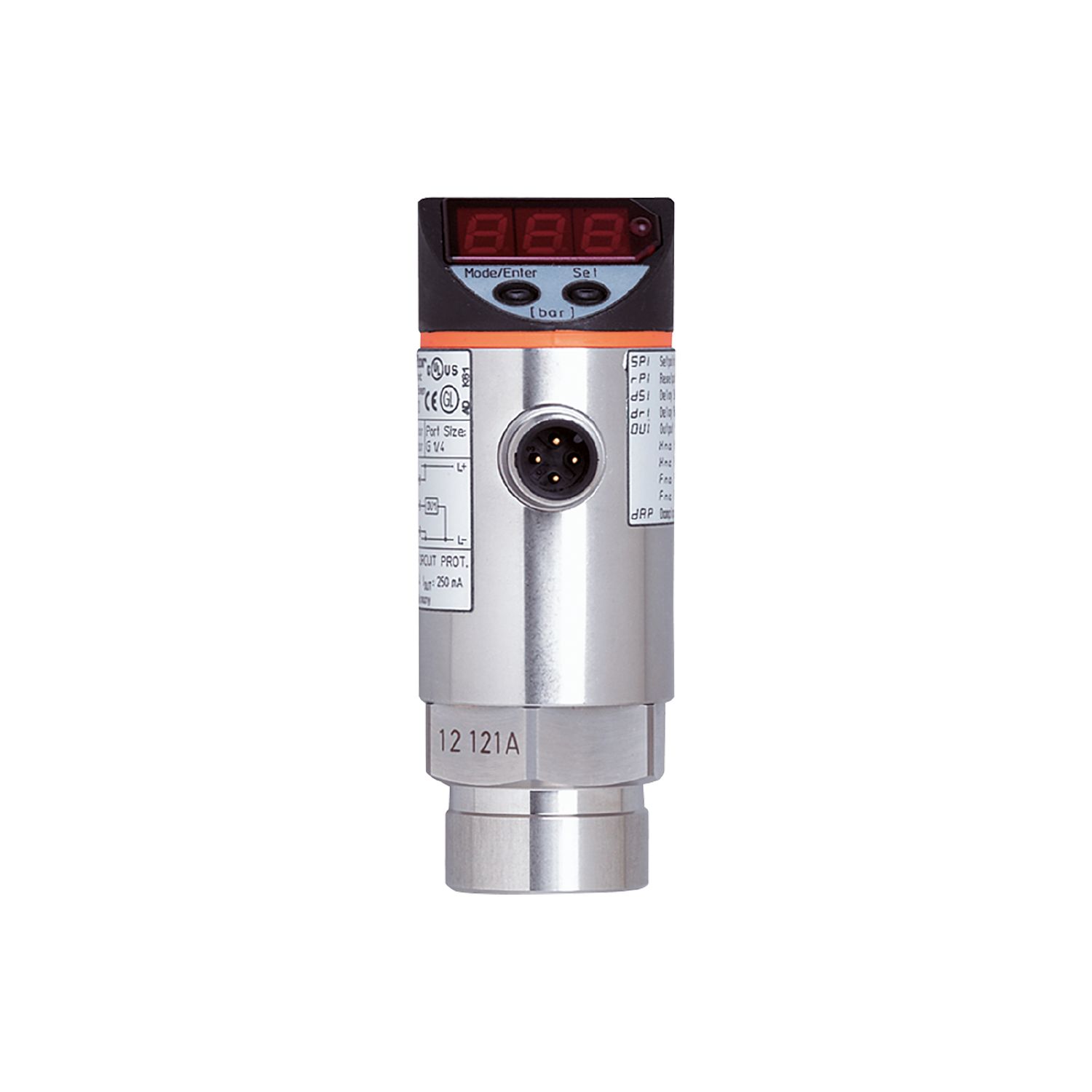

Sensor de pressão com display

Name: PN2060
Brand: ifm
SKU: PN2060
Price: 8065.00 BRL

PN2060

PN-600-SBR14-MFRKG/US/ /V

Sensor de pressão com display

PN2060

PN-600-SBR14-MFRKG/US/ /V

Duas saídas de comutação, uma delas programável como saída analógica
Display LED de 4 dígitos bem legível
Unidades de pressão selecionáveis e específicas de cada país
Estabilidade duradoura graças à alta resistência a sobrecarga
Lógica de saída de comutação selecionável

Artigo descontinuado

Produtos alternativos: PN2160 Comparação de produtos: PN2060 / PN2160 Quando selecionar um item alternativo, por favor verifique possíveis diferenças técnicas.

Características do produto

Quantidade de entradas e saídas

Quantidade de saídas digitais: 2; Quantidade de saídas analógicas: 1

Alcance de medição

0...600 bar

0...8700 psi

0...60 MPa

Conexão de processo

conexão da rosca G 1/4 Rosca interna

Campo de aplicação

Característica especial

Contatos banhados a ouro

Aplicação

para aplicações industriais

Substâncias

fluidos líquidos e gasosos

Condicional utilizável para

aplicação em fluidos gasosos no caso de pressões > 25 bar apenas sob encomenda

Temperatura do fluído [°C]

-25...80

Min. Berstdruck

1200 bar

17400 psi

120 MPa

Resistência à pressão

800 bar

11600 psi

80 MPa

Tipo de pressão

pressão relativa

Dados elétricos

Tensão de operação [V]	18...32 DC; (para SELV/PELV)
Consumo de corrente [mA]	< 35
Resistência de isolamento mín. [MΩ]	100; (500 V DC)
Classe de proteção	III
Proteção contra inversão de polaridade	sim
Retardo de prontidão [s]	0,3
Watchdog integrado	sim

Entradas/saídas

Quantidade de entradas e saídas	Quantidade de saídas digitais: 2; Quantidade de saídas analógicas: 1

Saídas

Saídas totais	2
Sinal de saída	sinal de comutação; sinal analógico; IO-Link; (configuráveis)
Função elétrica	PNP/NPN
Quantidade de saídas digitais	2
Saída	abertura / fechamento; (parametrizável)
Queda de tensão máx. da saída de comutação DC [V]	2
Intensidade de corrente máxima constante da saída de comutação DC [mA]	250
Frequência de comutação DC [Hz]	< 500
Quantidade de saídas analógicas	1
Corrente da saída analógica [mA]	4...20; (de escala ajustável 1:4)
Carga máx. [Ω]	(Ub - 10 V) / 20 mA
Tensão da saída analógica [V]	0...10; (de escala ajustável 1:4)
Min. resistência de carga [Ω]	2000
Proteção contra curto-circuitos	sim
Versão da proteção contra curto-circuito	por impulso
Proteção contra sobrecarga	sim

Faixa de medição / de ajuste

Alcance de medição

0...600 bar

0...8700 psi

0...60 MPa

Ponto de comutação SP

6...600 bar

100...8700 psi

0,6...60 MPa

Ponto de comutação e retorno rP

2...596 bar

40...8640 psi

0,2...59,6 MPa

Ponto inicial do sinal analógico

0...450 bar

0...6520 psi

0...45 MPa

Ponto final do sinal analógico

150...600 bar

2120...8700 psi

15...60 MPa

Em intervalos de

2 bar

20 psi

0,2 MPa

Ajuste de fábrica

	SP1 = 150 bar	rP1 = 138 bar
	SP2 = 450 bar	rP2 = 438 bar
	ASP = 0 bar	AEP = 600 bar

Precisão / desvios

Precisão do ponto de ajuste [% de duração]	< ± 0,4; (Turn down 1:1)
Repetibilidade [% de duração]	< ± 0,1; (nas variações de temperatura < 10K; Turn down 1:1)
Desvio de características [% de duração]	< ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line (configuração do valor mínimo); LS = ajuste de ponto limite)
Desvio de histerese [% de duração]	< ± 1,0; (Turn down 1:1)
Estabilidade ao longo do tempo [% de duração]	< ± 0,1; (Turn down 1:1; por ano)
Coeficiente de temperatura do ponto zero [% de duração / 10 K]	< ± 0,2; (0...80 °C)
Coeficiente de temperatura da amplitude [% de duração / 10 K]	< ± 0,2; (0...80 °C)

Tempos de reação

Tempo de resposta [ms]	< 1,5
Amortecimento do valor de processo dAP [s]	0,01...4
Amortecimento da saída analógica dAA [s]	0,01...4
Tempo de subida máx. da saída analógica [ms]	3

Software / programação

Possibilidades de ajuste dos parâmetros	histerese / janela; abertura / fechamento; lógica de comutação; saída de corrente/tensão; Amortecimento; adaptação do valor de exibição; display rotativo/desligável; Unidade do display; ponto zero; amplitude

Interfaces

Interface de comunicação

IO-Link

Tipo de transferência

COM2 (38,4 kBaud)

Revisão IO-Link

1.0

Perfil

sem perfil

Modo SIO

sim

Classe de master port exigida

Dados do processo analógicos

Dados do processo binários

Tempo mín. do ciclo do processo [ms]

2,3

DeviceIDs suportados

Modo de operação	DeviceID
default	75

Condições ambientais

Temperatura ambiente [°C]	-25...80
Temperatura de armazenamento [°C]	-40...100
Proteção	IP 67

Certificações / testes

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiado	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 AF com fio	10 V

Resistência a choques

DIN IEC 68-2-27

50 g (11 ms)

Resistência à vibrações

DIN IEC 68-2-6

20 g (10...2000 Hz)

MTTF [anos]

1385

Diretiva de equipamentos sob pressão

Boas práticas de engenharia; pode ser utilizada para fluidos do grupo 2; substâncias do grupo de fluidos 1 sob encomenda

Dados mecânicos

Peso [g]	272,5
Materiais	1.4301 (aço inoxidável / 304); 1.4404 (aço inoxidável / 316L); PC; PBT; PEI; FKM
Materiais em contato com o fluído	1.4305 (aço inoxidável / 303); cerâmica; FKM
Ciclos de pressão mín.	50 milhões
Conexão de processo	conexão da rosca G 1/4 Rosca interna
Elemento de estrangulamento disponível	sim

Displays / elementos de operação

Display

Unidade do display	3 x LED, verde
Status de chaveamento	2 x LED, amarelo
Display de funções	exibição alfanumérica, 4 dígitos
valores de medição	exibição alfanumérica, 4 dígitos

Notas

Quantidade	1 peça

conexão elétrica

Conexão	Conexão: 1 x M12; codificação: A; Contatos: dourado

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — PN2060-01 — 08.09.2015 —
