| Características do produto |
| Tipo de luz |
luz infravermelha |
| Resolução de imagem [px] |
640 x 480 |
| Resolução da imagem 3D [px] |
64 x 16 |
| Ângulo de abertura [°] |
155 x 122 |
| Ângulo de abertura 3D [°] |
97 x 44 |
| Frequência de atualização de imagem [Hz] |
25 |
| Frequência de atualização de imagem 3D [Hz] |
25 / 33 / 50 |
| Campo de aplicação |
| Aplicação |
saída de dados de imagem em 3D; saída de dados de imagem em 2D |
| Dados elétricos |
| Tensão de operação [V] |
9...32 DC |
| Consumo de corrente [mA] |
< 600 |
| Consumo de potência [W] |
4,6 |
| Classe de proteção |
III |
| Tipo de luz |
luz infravermelha |
| Sensor de imagem |
PMD 3D ToF-Chip / 2D Chip |
| Saídas |
| Saída de vídeo |
PAL (720x576) |
| Faixa de registro |
| Resolução de imagem [px] |
640 x 480 |
| Resolução da imagem 3D [px] |
64 x 16 |
| Ângulo de abertura [°] |
155 x 122 |
| Ângulo de abertura 3D [°] |
97 x 44 |
| Frequência de atualização de imagem [Hz] |
25 |
| Frequência de atualização de imagem 3D [Hz] |
25 / 33 / 50 |
| Software / programação |
| Possibilidades de ajuste dos parâmetros |
via PC com ifm Vision Assistant |
| Interfaces |
| Interface de comunicação |
CAN; Ethernet |
| Quantidade de interfaces CAN |
1 |
| Quantidade de interfaces Ethernet |
1 |
| Quantidade de interfaces de vídeo (FBAS) |
1 |
| Note on interfaces |
| Emissão de dados pré-processada pela interface CAN |
|
| CAN |
| Taxa de transmissão |
250 (125...1000) kBaud |
| Protocolo |
CANopen; UDS |
| Configurações de fábrica |
| interface J1939: falho |
| Endereço do dispositivo (ECU): 239 |
| Interface UDS: 500 (125...1000) kBaud |
|
| Tipo utilizado |
Configuração de parâmetros; transmissão de dados |
| Ethernet |
| Protocolo |
UDP/IP |
| Configurações de fábrica |
| endereço IP: 192.168.1.1 |
| máscara da subrede: 255.255.255.0 |
| endereço IP de destino: 255.255.255.255 |
| porta de destino: 42000 |
|
| Tipo utilizado |
transmissão de dados |
| Condições ambientais |
| Temperatura ambiente [°C] |
-40...85 |
| Aviso sobre a temperatura do ambiente |
| na taxa de atualização de 25 Hz |
|
| Temperatura de armazenamento [°C] |
-40...105 |
| Umidade relativa do ar máx. [%] |
90; (sem condensação) |
| Altura máx. acima do nível do mar [m] |
4000 |
| Proteção |
IP 67; IP 69K; (com conectores aparafusados ou tampões) |
| Imunidade máx. à iluminação externa [klx] |
120 |
| Certificações / testes |
| EMC |
| DIN EN 61000-6-4 |
Ambiente industrial |
| DIN EN 61000-6-2 |
Ambiente industrial |
|
| Resistência a choques |
| DIN EN 60068-2-27 |
30 g / 6 ms choque contínuo |
|
| Resistência à vibrações |
| DIN EN 60068-2-6 |
10 g / 10...500 Hz seno de deslizamento |
| DIN EN 60068-2-64 |
10...1000 Hz ruído |
|
| Segurança elétrica |
| DIN EN 61010-2-201 |
choque elétrico / alimentação elétrica somente pelo circuito elétrico PELV |
|
| MTTF [anos] |
58 |
| Dados mecânicos |
| Peso [g] |
1154,8 |

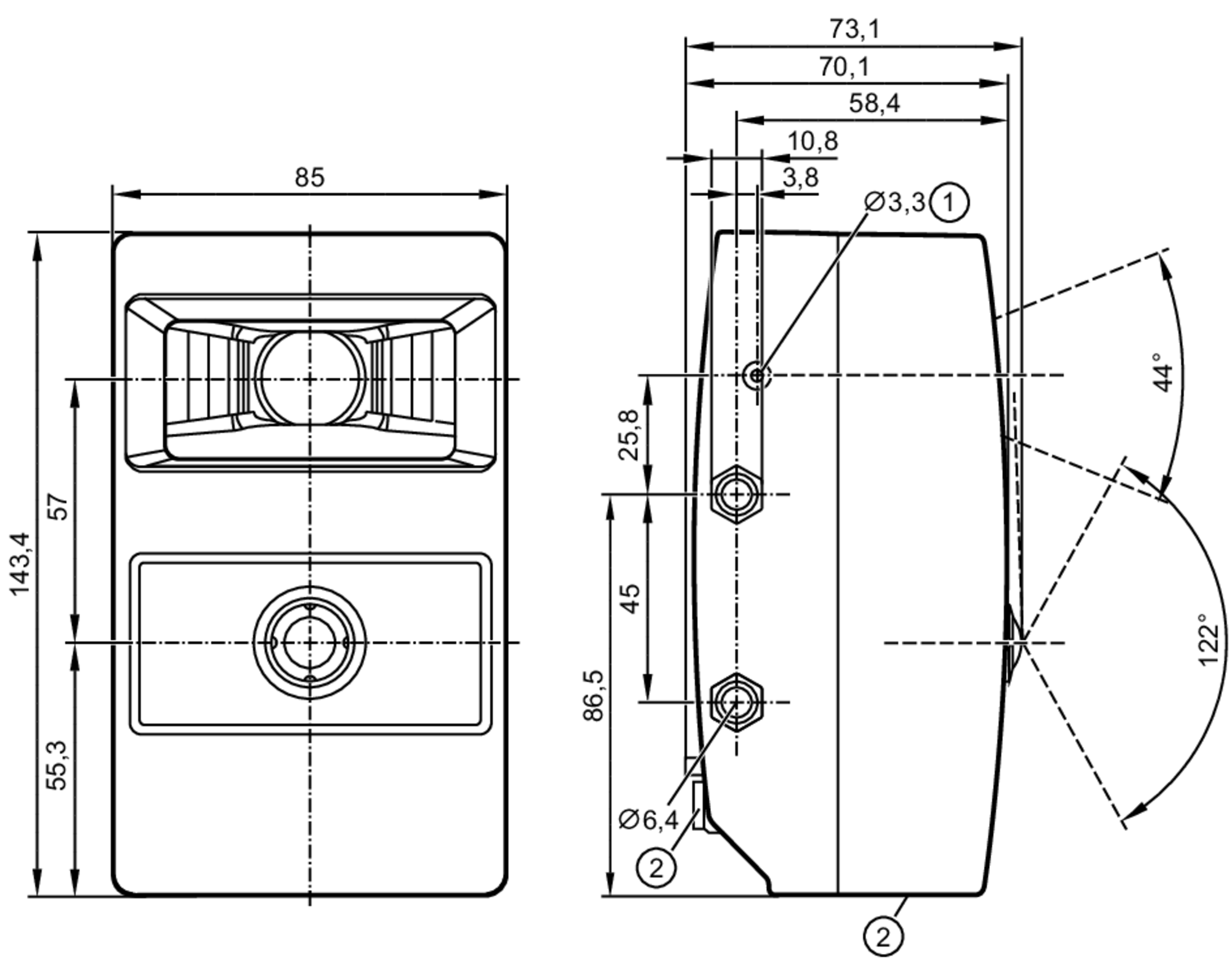

| Dimensões [mm] |
143,8 x 85 x 70,1 |
| Materiais |
invólucro: Fundição de alumínio; disco: gorilla glass |
| Acessórios |
| Material incluído |
|
| Notas |
| Notas |
| A unidade de iluminação é necessária para a operação do sensor. |
| Somente conectar o sensor e a unidade de iluminação com o cabo original da ifm. |
| Os valores de serviço específicos de função estão na documentação correspondente. |
|
| Quantidade |
1 peça |
| conexão elétrica - CAN |
|
Conexão: 1 x M12; codificação: A |
| conexão elétrica - Ethernet |
|
Conexão: 1 x M12; codificação: D |
| conexão elétrica - vídeo |
|
Conexão: 1 x M12; codificação: A |
| Outros dados |
| tamanho do campo de visão com correção de distorção |
| alcance de medição/distância [m] |
Comprimento [m] |
largura [m] |
| 5 |
11,3 |
4,0 |
| 10 |
22,6 |
8,1 |
| 15 |
33,9 |
12,1 |
| 30 |
67,8 |
24,2 |
|
| Faixa de medição para a detecção de objeto |
| Tipo de objeto / tamanho do objeto |
Condições de aplicação |
Alcance de medição [m] |
| Veículo |
ensolarado (~120 klx) |
0,25...17 |
|
nublado (~20 klx) |
0,25...25 |
|
Ambientes escuros |
0,25...29 |
| Pessoa |
ensolarado (~120 klx) |
0,25...7 |
|
nublado (~20 klx) |
0,25...10 |
|
Ambientes escuros |
0,25...12 |
| Retrorrefletor |
ensolarado (~120 klx) |
1...24 |
|
nublado (~20 klx) |
1...35 |
|
Ambientes escuros |
1...46 |
|
| Versão de software: |
Detecção de objeto OD |
|
| Faixa de medição para ROI |
| Condições de aplicação |
Alcance de medição [m] |
|
valor típico |
| ensolarado (~120 klx) |
0,25...7 |
| nublado (~20 klx) |
0,25...9 |
| Ambientes escuros |
0,25...17 |
|
| Versão de software : |
Funções básicas DI / BF da imagem de distância (Distance Image) |
|
| precisão de medição |
| Condições de aplicação |
precisão de medição [cm] |
|
valor típico |
| ensolarado (~120 klx) |
± 15 |
| nublado (~20 klx) |
± 10 |
| Ambientes escuros |
± 5 |
|
| Versão de software : |
Funções básicas DI / BF da imagem de distância (Distance Image) |
|
