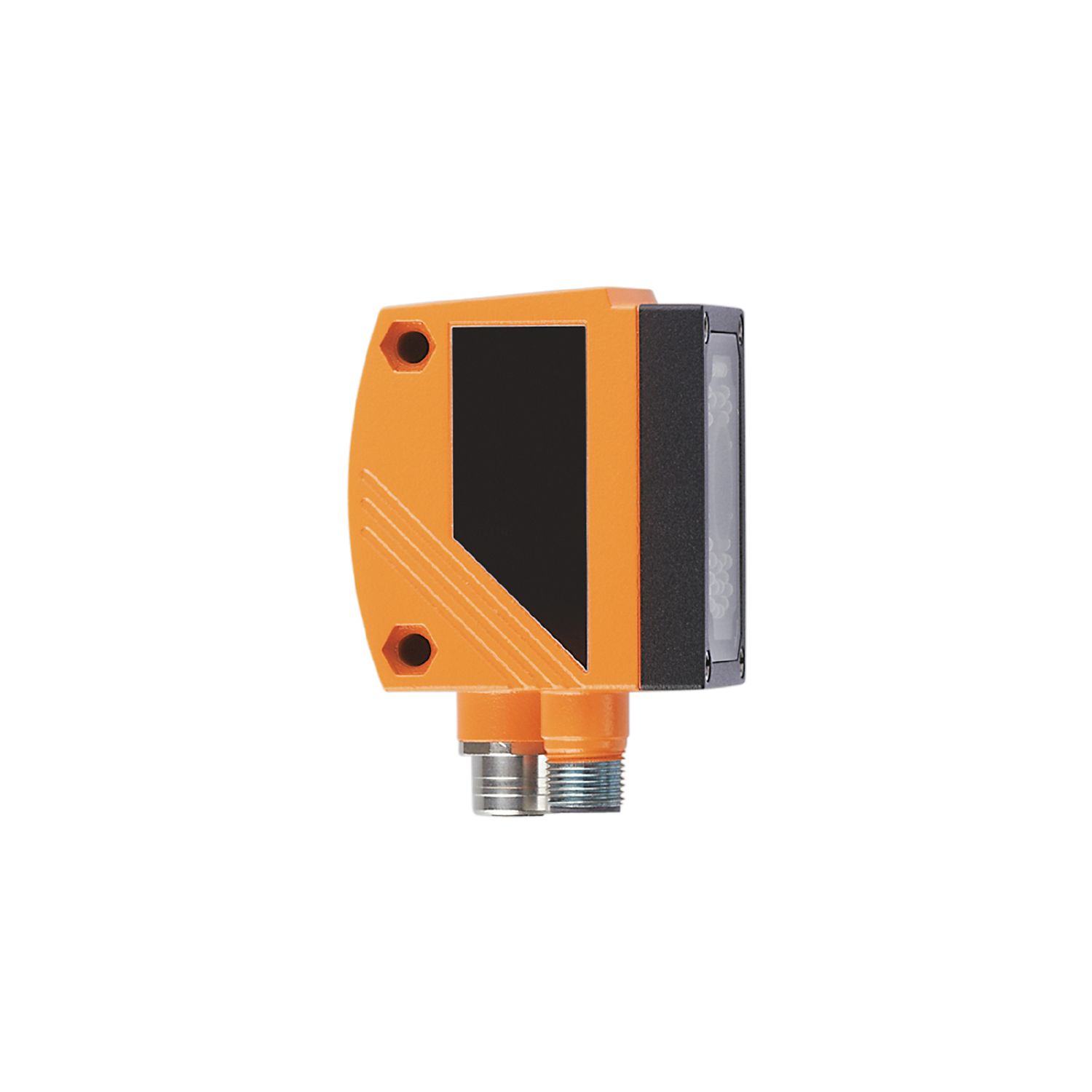

- O2V124
Características do produto
Tipo de luz | luz infravermelha |
---|---|
Resolução de imagem [px] | 640 x 480 |
Taxa de leitura máx. [Hz] | 20 |
Dados elétricos
Tolerância da tensão de operação [%] | 10 |
---|---|
Tensão de operação [V] | 24 DC |
Consumo de corrente [mA] | 300 |
Classe de proteção | III |
Proteção contra inversão de polaridade | sim |
Tipo de luz | luz infravermelha |
Comprimento da onda [nm] | 850 |
Sensor de imagem | sensor de imagem CMOS p/b |
Entradas/saídas
Quantidade de entradas e saídas | Quantidade de entradas digitais: 2; Quantidade de saídas digitais: 5 |
---|
Entradas
Trigger | 24 V PNP (IEC 61131-2 Typ 1); interna |
---|---|
Quantidade de entradas digitais | 2 |
Circuito de entrada das entradas digitais | 24 V PNP; (configuráveis; IEC 61131-2 Typ 1) |
Saídas
Saídas totais | 5 |
---|---|
Quantidade de saídas digitais | 5; (configuráveis) |
Saída | 24 V PNP |
Queda de tensão máx. da saída de comutação DC [V] | 2 |
Carga de corrente máx. por saída [mA] | 100 |
Proteção contra curto-circuitos | sim |
Proteção contra sobrecarga | sim |
Faixa de registro
Campo de visão [mm] |
|
||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Resolução de imagem [px] | 640 x 480 | ||||||||||||||||||||||||||||
Taxa de leitura máx. [Hz] | 20 |
Software / programação
Possibilidades de ajuste dos parâmetros | via 2 teclas e 10 segmentos de exibição e via PC/Notebook com software de operação |
---|
Interfaces
Interface de comunicação | Ethernet |
---|
Quantidade de interfaces Ethernet | 1 | ||||
---|---|---|---|---|---|
Padrão de transmissão | 10Base-T; 100Base-TX | ||||
Taxa de transmissão | 10; 100 | ||||
Protocolo | TCP/IP; EtherNet/IP | ||||
Configurações de fábrica |
|
Condições ambientais
Temperatura ambiente [°C] | -10...60 |
---|---|
Temperatura de armazenamento [°C] | -40...85 |
Proteção | IP 67 |
Certificações / testes
EMC |
|
||||
---|---|---|---|---|---|
Resistência a choques |
|
||||
Resistência à vibrações |
|
Dados mecânicos
Peso [g] | 465 |
---|---|
Dimensões [mm] | 60 x 42 x 59 |
Materiais | invólucro: zinco moldado sob pressão revestido com pó; protetor frontal: vidro; janela LEDs: PC |
Displays / elementos de operação
Display |
|
---|
Acessórios
Acessório opcional |
|
---|
Observações
Observações |
|
|
---|---|---|
Unidades por embalagem | 1 peça |
conexão elétrica - Conexão de processo
Conexão: 1 x M12; codificação: A |
conexão elétrica - Ethernet
Conexão: 1 x M12; codificação: D |
