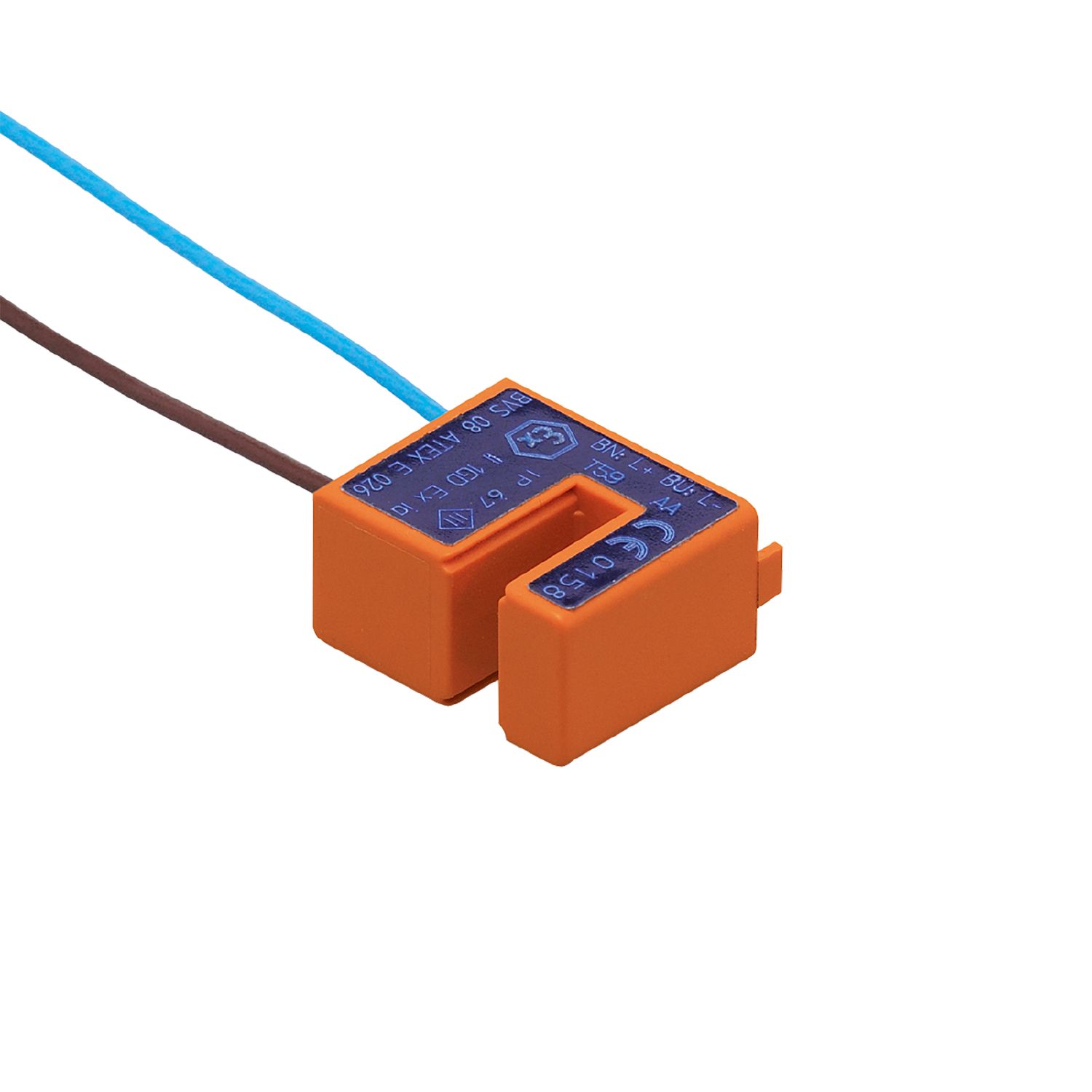

Sensor forquilha NAMUR indutivo
N7S23A
I7S23,5-N/1G/1D
Sensor forquilha NAMUR indutivo
N7S23A
I7S23,5-N/1G/1D
- Para aplicações em áreas potencialmente explosivas
- Detecção precisa de posições de ponteiros
- Para conexão a circuitos intrinsecamente seguros
- Frequência de comutação muito alta
- Ampla faixa de temperatura operacional
Características do produto
| Função elétrica | NAMUR |
|---|---|
| Saída | normalmente fechado |
| Invólucro | Retangular |
| Dimensões [mm] | 19 x 10 x 15 |
Dados elétricos
| Conexão com o amplificador de comutação | sim |
|---|---|
| Amplificador | conexão com circuitos elétricos seguros e homologados com os valores máximos: U = 15 V / I = 50 mA / P = 120 mW |
| Tensão nominal DC [V] | 8,2; (1kΩ) |
| Tensão de conexão DC [V] | 5...25; (quando utilizado fora de áreas explosivas) |
| Consumo de corrente [mA] | < 1,2; (bloqueado; condutor: > 2,1) |
| Classe de proteção | III |
Saídas
| Função elétrica | NAMUR |
|---|---|
| Saída | normalmente fechado |
| Frequência de comutação DC [Hz] | 3000 |
Faixa de registro
| Profundidade de imersão lateral [mm] | 5...7 |
|---|
Precisão / desvios
| Histerese [%] | 0...0,05 |
|---|
Condições ambientais
| Temperatura ambiente [°C] | -40...100 |
|---|---|
| Proteção | IP 67 |
Certificações / testes
| Aprovação | BVS 08 ATEX E026; IECEx BVS 09.0016 | ||
|---|---|---|---|
| Identificação dos aparelhos ATEX |
|
||
|
|
|||
| EMC |
|
||
| MTTF [anos] | 2942 |
Classificação de segurança
| Capacidade própria máx. [nF] | 150 |
|---|---|
| Indutância própria máx. [µH] | 150 |
Dados mecânicos
| Peso [g] | 33,4 |
|---|---|
| Invólucro | Retangular |
| Dimensões [mm] | 19 x 10 x 15 |
| Largura das ripas [mm] | 3,5 |
| Materiais | PBT |
Acessórios
| Material incluído |
|
|---|
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica
| Conexão | cabo: 0,065 m; 2 x 0,14 mm², PTFE |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — PT-BR — N7S23A — 26.07.2017 —
N7S23A –
I7S23,5-N/1G/1D
conexão elétrica
cabo: 0,065 m; 2 x 0,14 mm², PTFE
