- IO-Link - sensores de posição para acionamentos oscilantes
- MVQ101
Sensor de posição para atuadores
MVQ101
SVS BASIC IO-LINK
Sensor de posição para atuadores
MVQ101
SVS BASIC IO-LINK
- LED RGB parametrizável para uma localização visual rápida do sensor
- Ajuste das posições finais com apenas um clique para uma rápida colocação em funcionamento
- Autodiagnóstico de desgaste, bloqueios ou depósitos para manutenção preventiva
Características do produto
| Função elétrica | PNP |
|---|---|
| Saída | 3 x normalmente aberto / normalmente fechado; (selecionável) |
| Interface de comunicação | IO-Link |
| Invólucro | Retangular |
| Dimensões [mm] | 95 x 50 x 57 |
Campo de aplicação
| Princípio de trabalho | magnético |
|---|---|
| Aplicação | detecção do ângulo de rotação absoluto |
Dados elétricos
| Tensão de operação [V] | 10...30 DC |
|---|---|
| Consumo de corrente [mA] | < 40 |
| Classe de proteção | III |
| Proteção contra inversão de polaridade | sim |
| Tempo de atraso de disponibilidade máx. [ms] | 300 |
Saídas
| Função elétrica | PNP |
|---|---|
| Saída | 3 x normalmente aberto / normalmente fechado; (selecionável) |
| Queda de tensão máx. da saída de comutação DC [V] | 2,5 |
| Intensidade de corrente máxima constante da saída de comutação DC [mA] | 100 |
| Proteção contra curto-circuitos | sim |
| Proteção contra sobrecarga | sim |
Faixa de registro
| Faixa de registro [°] | 360 |
|---|
Precisão / desvios
| Precisão [°] | ± 1 |
|---|---|
| Resolução [°] | 0,1 |
| Tolerância [°] | 0,1...15; (falho 10) |
| Histerese [°] | 0,1...5; (falho 3) |
| Derivação de temperatura [°/K] | 0,02 |
| Repetibilidade [°] | 0,1 |
Interfaces
| Interface de comunicação | IO-Link | ||||
|---|---|---|---|---|---|
| Tipo de transferência | COM2 (38,4 kBaud) | ||||
| Revisão IO-Link | 1.1 | ||||
| SDCI-Padrão | IEC 61131-9 CDV | ||||
| Perfil | Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable; Blob; Measurement Data Channel | ||||
| Modo SIO | sim | ||||
| Classe de master port exigida | A | ||||
| Tempo mín. do ciclo do processo [ms] | 4 | ||||
| DeviceIDs suportados |
|
Condições ambientais
| Temperatura ambiente [°C] | -25...70 |
|---|---|
| Proteção | IP 65; IP 67; (área dos cames de comutação protegido contra pó) |
Certificações / testes
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Estabilidade de vibração |
|
||||||||||
| Resistência a choques |
|
||||||||||
| MTTF [anos] | 410 | ||||||||||
| Software Embedded incluído | sim | ||||||||||
| Certificado UL |
|
Dados mecânicos
| Peso [g] | 175 |
|---|---|
| Invólucro | Retangular |
| Dimensões [mm] | 95 x 50 x 57 |
| Materiais | PA |
| Máx. torque de aperto [Nm] | 1,5 |
Displays / elementos de operação
| Display |
|
|---|
Acessórios
| Material incluído |
|
|---|
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica - conector
| Conexão | Conexão: 1 x M12; codificação: A; Corpo: Aço inoxidável |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — MVQ101-00 — 25.08.2023 —
MVQ101 –
SVS BASIC IO-LINK

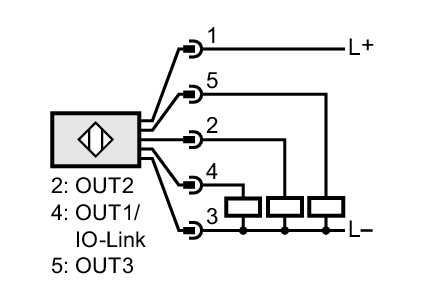

conexão elétrica - conector
- 1
- Ub
- 2
- Out2
- 3
- GND
- 4
- Out1 IO-Link
- 5
- Out3
Conexão: 1 x M12; codificação: A; Corpo: Aço inoxidável
