Sensor magnético

MQ2004

MQ23005BFRKG/B/AM/IO/WFI/0,3M/ZH/US

Sensor magnético MQ2004
Sensor magnético MQ2004
Sensor magnético MQ2004
Sensor magnético MQ2004
Sensor magnético MQ2004
Sensor magnético MQ2004

Sensor magnético

MQ2004

MQ23005BFRKG/B/AM/IO/WFI/0,3M/ZH/US

  • Resistente a respingos de soldadura graças ao revestimento antiaderente
  • Aviso de desgaste confiável em caso de diminuição da distância de comutação
  • Indicação do grau de sujidade para a manutenção preventiva
  • Robusto e resistente a impacto graças a superfície ativa de metal
  • Formato especialmente compacto para a aplicação em condições de instalação estreitas
Ficha técnica em PDF
  • ce
  • ukca
  • cul
Características do produto
Função elétrica PNP/NPN; (parametrizável)
Saída abertura / fechamento; (parametrizável)
Alcance de detecção [mm] 5
Interface de comunicação IO-Link
Invólucro Retangular
Dimensões [mm] 20 x 8 x 32
Campo de aplicação
Característica especial revestimento anti-adesivo
Substâncias Detecção apenas de materiais ferrosos
Dados elétricos
Tensão de operação [V] 10...30 DC
Tensão de isolação classificada [V] 60
Consumo de corrente [mA] < 30
Classe de proteção III
Proteção contra inversão de polaridade sim
Retardo de prontidão [s] < 0,3
Saídas
Função elétrica PNP/NPN; (parametrizável)
Saída abertura / fechamento; (parametrizável)
Queda de tensão máx. da saída de comutação DC [V] 2,5
Corrente residual máx. [mA] 0,1
Intensidade de corrente máxima constante da saída de comutação DC [mA] 100
Intensidade de corrente máxima de pico da saída de comutação [mA] 100
Frequência de comutação DC [Hz] 200
Aviso para a frequência de comutação [Hz]
com filtro de interferência contra campos externos: 10
Proteção contra curto-circuitos sim
Versão da proteção contra curto-circuito por impulso
Proteção contra sobrecarga sim
Faixa de registro
Alcance de detecção [mm] 5
Distância real de comutação Sr [mm] 5 ± 10 %
Distância de trabalho [mm] 0...4,05
Precisão / desvios
Fator de correção aço: 1
Histerese [% de Sr] < 10
Variação no ponto de comutação [% de Sr] -10...20
Repetibilidade [% de Sr] 10
Software / programação
Possibilidades de ajuste dos parâmetros histerese / janela; retardo de desligamento; imunidade do campo magnético de soldagem; processos de comutação; autoprogramação
Interfaces
Interface de comunicação IO-Link
Tipo de transferência COM2 (38,4 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9 CDV
Perfil Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
Modo SIO sim
Classe de master port exigida A
Tempo mín. do ciclo do processo [ms] 9,6
Dados do processo IO-Link (cíclico)
Função Comprimento do bit
valor do processo 16
estado do dispositivo 4
informação de comutação binária 4
Funções IO-Link (acíclico) Indicação específica da aplicação; Contador de horas de operação; Contador de ciclos de comutação
DeviceIDs suportados
Modo de operação DeviceID
falho 829
Nota
Para mais informações consulte o arquivo PDF IODD em "downloads"
Condições ambientais
Temperatura ambiente [°C] -25...80
Temperatura de armazenamento [°C] -30...85
Proteção IP 65; IP 67
Certificações / testes
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiado 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 AF com fio 10 V
EN 55011 classe B
Estabilidade de vibração
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 ciclos de frequência, 1 oitava / minuto, em 3 eixos
Resistência a choques
EN 60068-2-27 Ea 100 g 11 ms de meio seno; cada 3 choques em cada direção dos 3 eixos de coordenadas
Resistência duradoura ao choque
EN 60068-2-27 40 g 6 ms; cada um com 4000 choques em cada direção dos 3 eixos de coordenadas
MTTF [anos] 1976
Certificado UL
Ta -25...60 °C
Enclosure type Type 1
Fontes de alimentação Limited Voltage/Current
Número de aprovação UL C010
Número do arquivo UL E174191

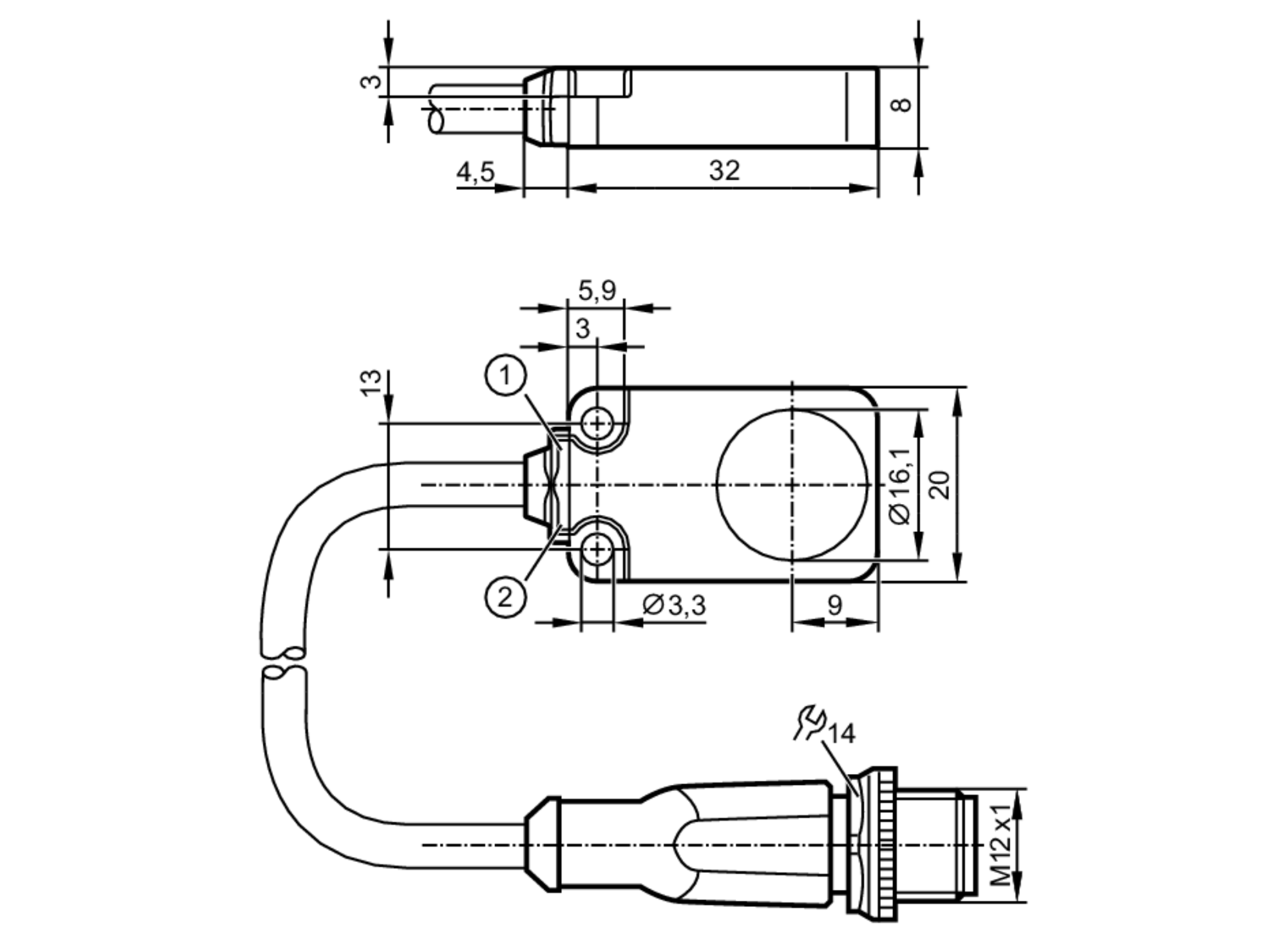

Dados mecânicos
Peso [g] 45
Invólucro Retangular
Montagem embutido
Dimensões [mm] 20 x 8 x 32
Materiais zinco moldado sob pressão revestimento anti-adesivo; janela LEDs: TPU; material fundido: PUR
Displays / elementos de operação
Display
Exibição da operação 1 x LED, verde
Status de chaveamento 1 x LED, amarelo
Notas
Quantidade 1 peça

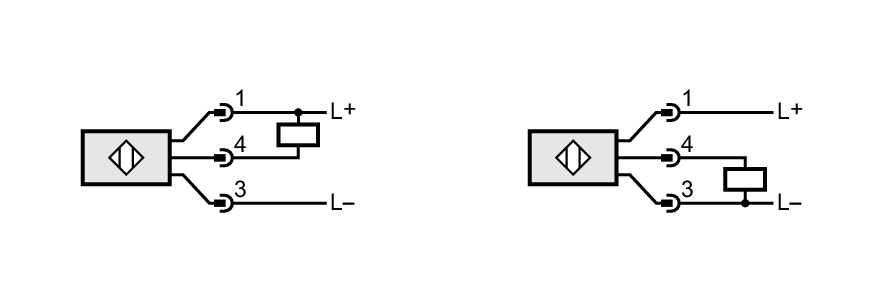

conexão elétrica
Conexão cabo: 0,3 m, PUR, Ø 4,9 mm; resistente à chama (IEC 60332-2, UL: FT2)
Conexão Conexão: 1 x M12; codificação: A; Bloqueio: porca moleteada, rotatório
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — MQ2004-01 — 13.04.2023 —
