Sensor magnético

MQ2001

MQ23005BBPKG/B/AM/0,3M/ZH/AS

Sensor magnético MQ2001
Sensor magnético MQ2001
Sensor magnético MQ2001
Sensor magnético MQ2001
Sensor magnético MQ2001
Sensor magnético MQ2001

Sensor magnético

MQ2001

MQ23005BBPKG/B/AM/0,3M/ZH/AS

  • Possível detectar objetos mesmo através de uma cobertura metálica protetora (exceto aço)
  • Sinal de comutação confiável mesmo no caso de sujeiras intensas do sensor
  • Robusto e resistente a impacto graças a superfície ativa de metal
  • Formato especialmente compacto para a aplicação em condições de instalação estreitas
Ficha técnica em PDF
  • ce
  • ukca
  • cul
Características do produto
Função elétrica PNP
Saída normalmente aberto
Alcance de detecção [mm] 5
Invólucro Retangular
Dimensões [mm] 20 x 8 x 32
Campo de aplicação
Substâncias Detecção apenas de materiais ferrosos
Dados elétricos
Tensão de operação [V] 10...30 DC
Tensão de isolação classificada [V] 60
Consumo de corrente [mA] < 30
Classe de proteção III
Proteção contra inversão de polaridade sim
Retardo de prontidão [s] < 0,3
Saídas
Função elétrica PNP
Saída normalmente aberto
Queda de tensão máx. da saída de comutação DC [V] 2,5
Corrente residual máx. [mA] 0,1
Intensidade de corrente máxima constante da saída de comutação DC [mA] 100
Intensidade de corrente máxima de pico da saída de comutação [mA] 100
Frequência de comutação DC [Hz] 300
Proteção contra curto-circuitos sim
Versão da proteção contra curto-circuito por impulso
Proteção contra sobrecarga sim
Faixa de registro
Alcance de detecção [mm] 5
Distância real de comutação Sr [mm] 5 ± 10 %
Distância de trabalho [mm] 0...4,05
Precisão / desvios
Fator de correção aço: 1
Histerese [% de Sr] < 10
Variação no ponto de comutação [% de Sr] 10
Repetibilidade [% de Sr] 10
Condições ambientais
Temperatura ambiente [°C] -25...80
Temperatura de armazenamento [°C] -30...85
Proteção IP 65; IP 67
Certificações / testes
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF irradiado 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 AF com fio 10 V
EN 55011 classe B
Estabilidade de vibração
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 ciclos de frequência, 1 oitava / minuto, em 3 eixos
Resistência a choques
EN 60068-2-27 Ea 100 g 11 ms de meio seno; cada 3 choques em cada direção dos 3 eixos de coordenadas
Resistência duradoura ao choque
EN 60068-2-27 40 g 6 ms; cada um com 4000 choques em cada direção dos 3 eixos de coordenadas
MTTF [anos] 1647
Certificado UL
Ta -25...60 °C
Enclosure type Type 1
Fontes de alimentação Limited Voltage/Current
Número de aprovação UL C010
Número do arquivo UL E174191

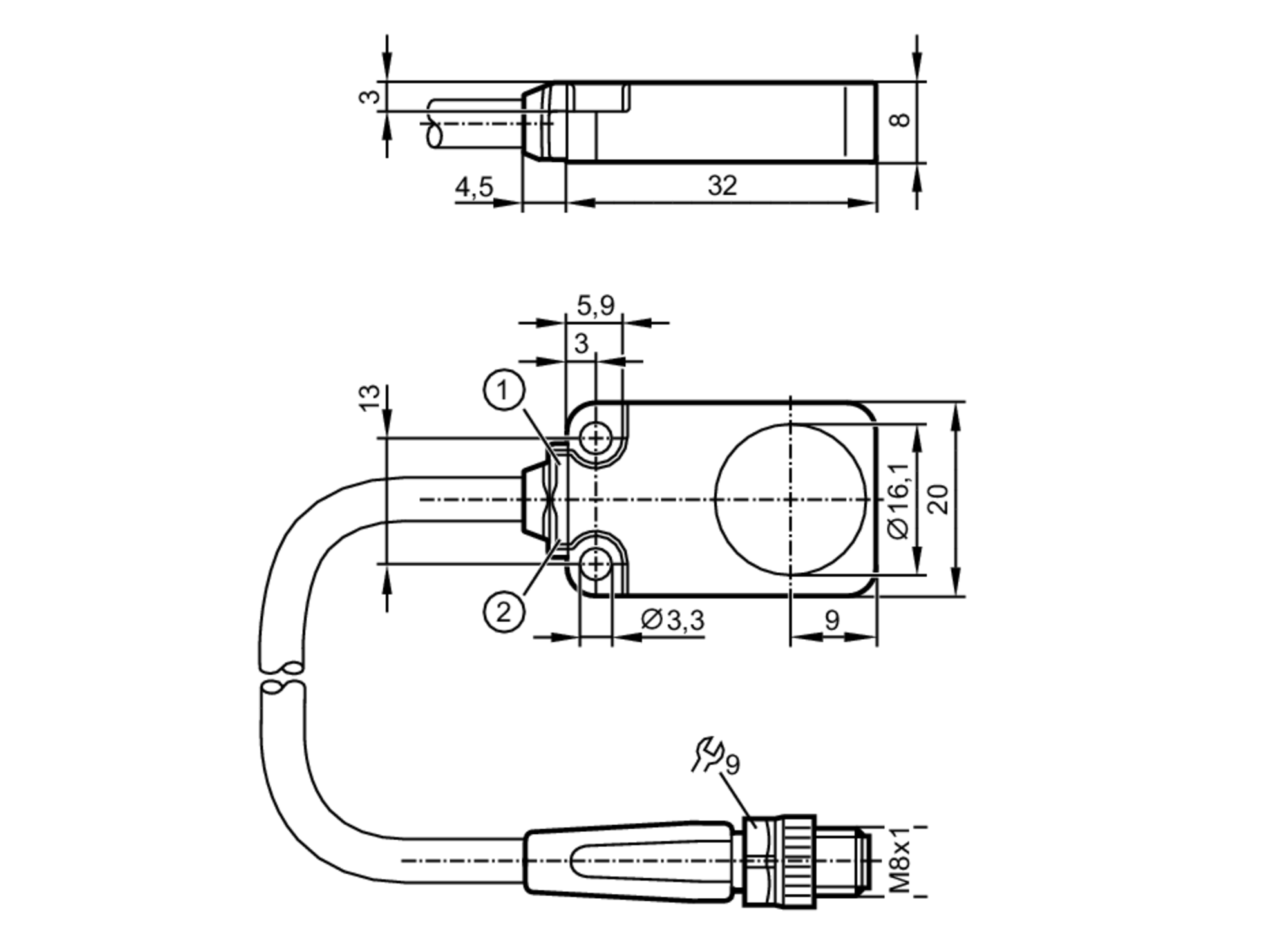

Dados mecânicos
Peso [g] 38,4
Invólucro Retangular
Montagem embutido
Dimensões [mm] 20 x 8 x 32
Materiais zinco moldado sob pressão; janela LEDs: TPU; material fundido: PUR
Displays / elementos de operação
Display
Exibição da operação 1 x LED, verde
Status de chaveamento 1 x LED, amarelo
Notas
Quantidade 1 peça

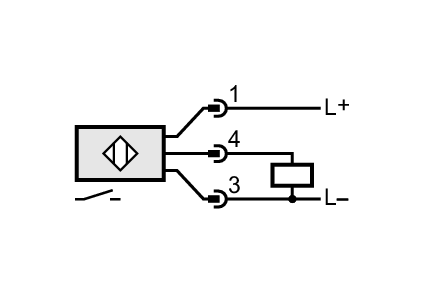

conexão elétrica
Conexão cabo: 0,3 m, PUR, Ø 4,9 mm; resistente à chama (IEC 60332-2, UL: FT2)
Conexão Conexão: 1 x M8; codificação: A; Bloqueio: porca moleteada, rotatório
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — MQ2001-00 — 13.04.2023 —
