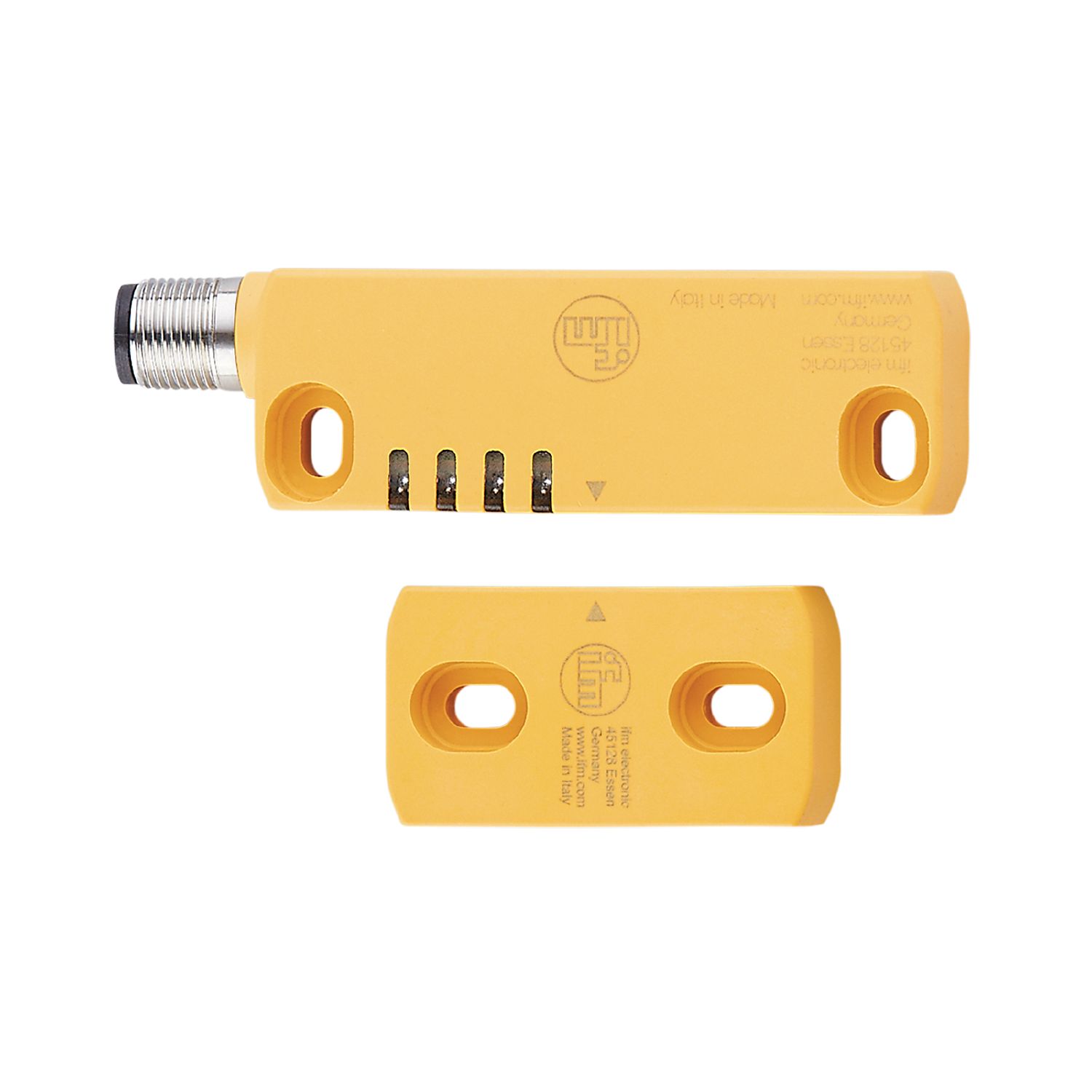

sensor de segurança codificado com RFID

MN702S

MN38010-BPKG/CB/US

sensor de segurança codificado com RFID

MN702S

MN38010-BPKG/CB/US

  • ce
  • ukca
Características do produto
Função elétrica PNP
Saída 2 x OSSD, 1 x PNP
Alcance de detecção [mm] 12; (com atuador definido)
Invólucro Retangular
Dimensões [mm] 72 x 18 x 25
Campo de aplicação
Modelo atuador codificável
Modo de operação operação contínua
Homologação de radiotransmissão para EUA; Canadá; Austrália; EU/RED; China; Cingapura
Nota sobre a aprovação de rádio
A lista de países que aplicam a Diretiva Europeia 2014/53/UE sobre equipamentos de rádio pode ser encontrada em "Downloads".
Dados elétricos
Tensão de operação [V] 20,4...26,4 DC
Tensão de isolação classificada [V] 32
Corrente de operação [mA] 40...700
Corrente sem carga [mA] 30
Consumo de corrente [mA] < 50
Classe de proteção III
Proteção contra inversão de polaridade sim
Tempo de atraso de disponibilidade máx. [ms] 1500
RFID
Freqüência de operação [MHz] 0,125
Potência de emissão ERP [mW] 0,0002245
Saídas
Função elétrica PNP
Saída 2 x OSSD, 1 x PNP
Corrente residual máx. [mA] 0,5
Intensidade de corrente máxima constante da saída de comutação DC [mA] 50
Frequência de comutação DC [Hz] 1
Dados de saída Interface tipo C classe 2
Proteção contra curto-circuitos sim
Proteção contra sobrecarga sim
Carga capacitiva máx. CL_max [nF] 200
Faixa de registro
Alcance de detecção [mm] 12; (com atuador definido)
Distância de desconexão segura s(ar) [mm] 16
Precisão / desvios
Histerese [%] 20
Precisão de repetibilidade da saída analógica [%] ≤ 10; (% Sn)
Tempos de reação
Tempo de resposta após requisito de segurança [ms] 160
Tempo de reação na aproximação na zona de liberação [ms] 600
Condições ambientais
Aplicações Classe C conforme EN 60654-1 Local de aplicação à prova de tempo
Temperatura ambiente [°C] -25...70
Aviso sobre a temperatura do ambiente
vida útil ≤ 87600 h
Temperatura ambiente [°C] 10...40
Aviso sobre a temperatura do ambiente
vida útil ≤ 175200 h
Umidade relativa do ar máx. [%] para curto período: 5...95 %; duradouro: 5...70 %
Pressão do ar [kPa] 80...106
Altura máx. acima do nível do mar [m] 2000
Radiação ionizante não permissível
Nevoeiro salino não
Proteção IP 65; IP 67
Certificações / testes
EMC
IEC 60947-5-3
Resistência a choques
EN 60068-2-27 30 g (11 ms)
Resistência à vibrações
IEC 60068-2-6 10 g (10...55 Hz)
Classificação de segurança
Corresponde aos requisitos
ISO 13849-1: 2015 categoria 4, PL e
IEC 62061 SIL 3
Vida útil TM (Mission Time) [h] ≤ 175200
Vida útil TM (especificações adicionais)
20 anos
PFH [1/h] 1,5E-09
Dados mecânicos
Peso [g] 177,5
Invólucro Retangular
Montagem não embutido
Dimensões [mm] 72 x 18 x 25
Materiais PA
Máx. torque de aperto [Nm] 0,8...2
Displays / elementos de operação
Display
Função 1 x LED, (ACT)
Entrada 1 x LED, (IN)
Saída 1 x LED, (OUT)
em operação 1 x LED, (PWR)
Acessórios
Material incluído
atuador codificável
Arruelas: 4
tampa de proteção: 8
Notas
Quantidade 1 peça
conexão elétrica - conector
Conexão Conexão: 1 x M12; codificação: A; Corpo: 1.4301 (aço inoxidável / 304)
