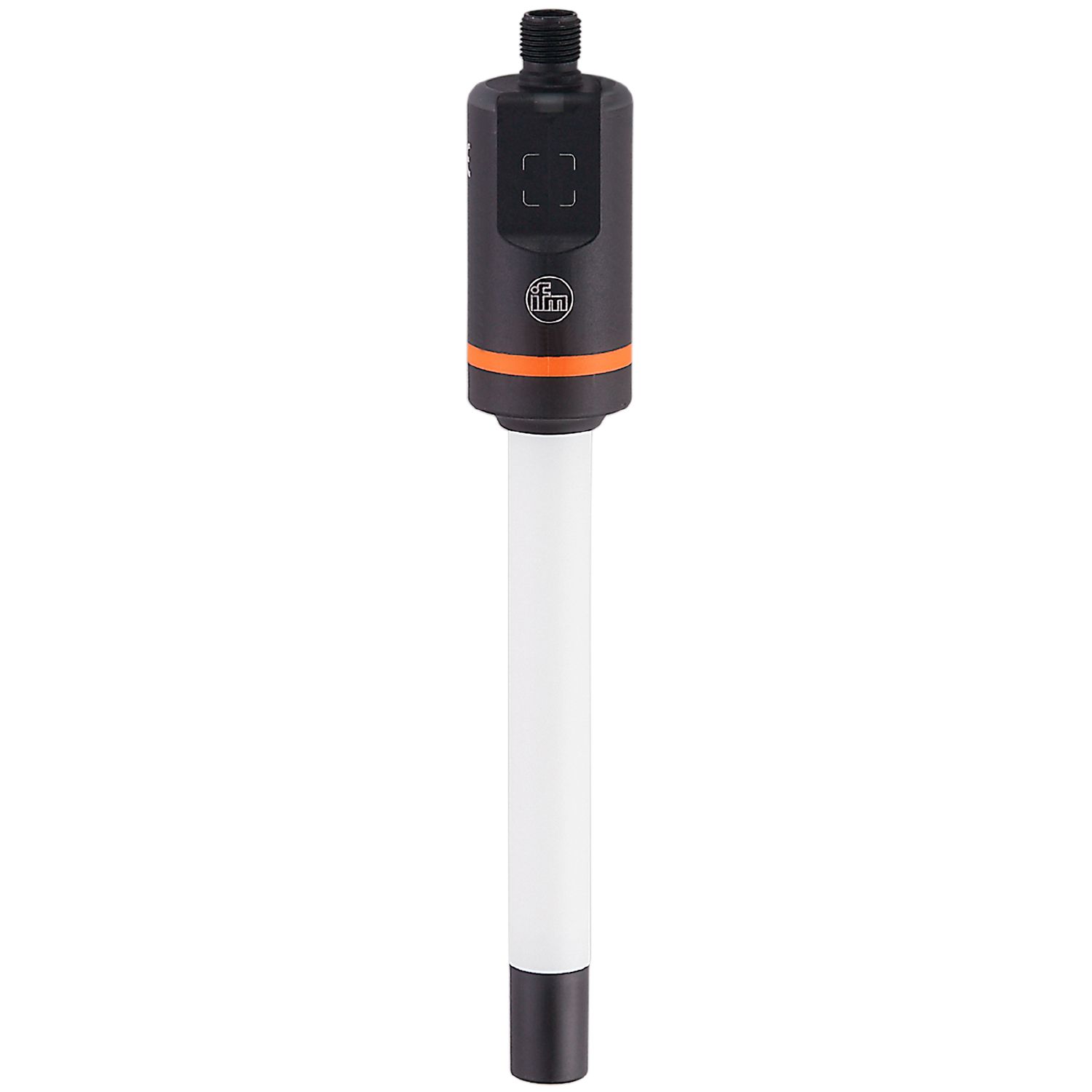

Sensor de nível para detecção de nível limite
LI5134
LI0737--K-00KQPKG/US
Sensor de nível para detecção de nível limite
LI5134
LI0737--K-00KQPKG/US
- Para o monitoramento confiável do nível limite de tanques e recipientes
- Detecção de nível mínimo, enchimento excessivo ou fugas
- Ajuste de vazio e cheio simples
- Adequado para água, óleos e fluido refrigerante
- Confortável ajuste da profundidade desejada de imersão do sensor
- Medição de temperatura integrada via IO-Link
Características do produto
Quantidade de entradas e saídas | Quantidade de saídas digitais: 2 |
---|---|
Ajuste de fábrica | fluidos à base de água |
Comprimento da haste L [mm] | 737 |
Campo de aplicação
Característica especial | Contatos banhados a ouro |
---|---|
Substâncias | Fluidos líquidos |
Constante dielétrica da substância | > 1,8 |
Fluidos recomendados | água; fluidos à base de água; óleos; substâncias à base de óleo |
Não utilizável para | ver capítulo “Utilização” do manual de operação. |
Temperatura do fluído [°C] | -25...85 |
Resistência à pressão [bar] | 0,5 |
Resistência contra vácuo [mbar] | -500 |
Dados elétricos
Tensão de operação [V] | 9,6...35 DC; (IO-Link: 18...30 DC) |
---|---|
Consumo de corrente [mA] | < 15 |
Classe de proteção | III |
Proteção contra inversão de polaridade | sim |
Retardo de prontidão [s] | < 1 |
Principio de medida | capacitivo |
Entradas/saídas
Quantidade de entradas e saídas | Quantidade de saídas digitais: 2 |
---|
Saídas
Saídas totais | 2 |
---|---|
Sinal de saída | sinal de comutação; IO-Link |
Função elétrica | PNP/NPN |
Quantidade de saídas digitais | 2 |
Saída | abertura / fechamento; (parametrizável) |
Queda de tensão máx. da saída de comutação DC [V] | 2,5 |
Intensidade de corrente máxima constante da saída de comutação DC [mA] | 100 |
Proteção contra curto-circuitos | sim |
Versão da proteção contra curto-circuito | por impulso |
Proteção contra sobrecarga | sim |
Faixa de medição / de ajuste
Ajuste de fábrica | fluidos à base de água |
---|---|
Comprimento da haste L [mm] | 737 |
Zona ativa A [mm] | 28 |
Alcance de medição [°C] | -25...85 |
---|
Precisão / desvios
Precisão [K] | 1,5 |
---|---|
Resolução [K] | 0,1 |
Dinâmica de resposta T09 [s] | 240 |
Tempos de reação
Tempo de resposta [s] | < 0,3 |
---|
Interfaces
Interface de comunicação | IO-Link | ||||
---|---|---|---|---|---|
Unterstützte Masterportklasse | A | ||||
Tipo de transferência | COM2 (38,4 kBaud) | ||||
Revisão IO-Link | 1.1 | ||||
SDCI-Padrão | IEC 61131-9 | ||||
Perfil | Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) | ||||
Modo SIO | sim | ||||
Dados do processo analógicos | 5 | ||||
Dados do processo binários | 2 | ||||
Tempo mín. do ciclo do processo [ms] | 4,5 | ||||
DeviceIDs suportados |
|
Condições ambientais
Temperatura ambiente [°C] | -25...85 |
---|---|
Temperatura de armazenamento [°C] | -25...85 |
Proteção | IP 68; IP 69K; (7dias / 3 m de profundidade na água / 0,3 bar: IP 68) |
Certificações / testes
EMC |
|
||||||
---|---|---|---|---|---|---|---|
Resistência a choques |
|
||||||
Resistência à vibrações |
|
||||||
MTTF [anos] | 433 | ||||||
Certificado UL |
|
Dados mecânicos
Peso [g] | 510,4 |
---|---|
Materiais | PP reforço de fibras |
Materiais em contato com o fluído | PP |
Diâmetro da sonda [mm] | 16 |
Displays / elementos de operação
Display |
|
||||
---|---|---|---|---|---|
Elementos operacionais |
|
Notas
Quantidade | 1 peça |
---|
conexão elétrica
Conexão | Conexão: 1 x M12; codificação: A; Contatos: dourado |
---|
