Sensor capacitivo

KQ5101

KQ-3120NFPKG/0,1M/US

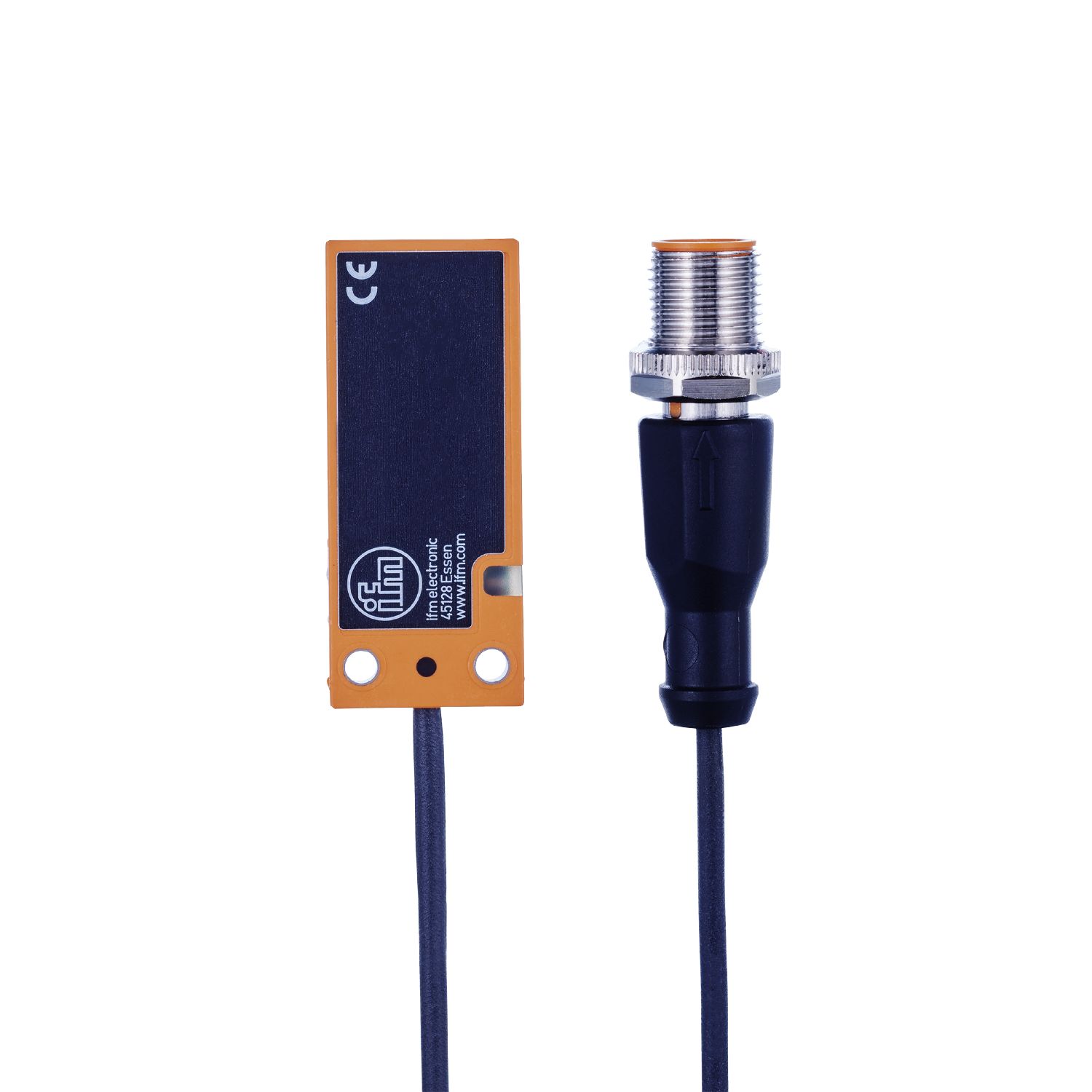

Sensor capacitivo KQ5101
Sensor capacitivo KQ5101
Sensor capacitivo KQ5101
Sensor capacitivo KQ5101

Sensor capacitivo

KQ5101

KQ-3120NFPKG/0,1M/US

  • Saída de função normalmente aberto/normalmente fechado programável
  • Indicação bem visível do estado de comutação mediante LED
  • Montagem simples graças a adaptador de montagem e braçadeiras
  • Para detecção da posição ou monitoramento do nível de enchimento
IO-Link features
  • Fácil parametrização via IO-Link
  • ce
  • ukca
  • ul
  • iolink
Características do produto
Função elétrica PNP
Saída abertura / fechamento; (selecionável)
Alcance de detecção [mm] 12
Interface de comunicação IO-Link
Invólucro Retangular
Dimensões [mm] 20 x 7 x 48
Dados elétricos
Tensão de operação [V] 10...30 DC
Consumo de corrente [mA] < 17
Classe de proteção III
Proteção contra inversão de polaridade sim
Principio de medida capacitivo
Saídas
Função elétrica PNP
Saída abertura / fechamento; (selecionável)
Queda de tensão máx. da saída de comutação DC [V] 2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA] 100
Frequência de comutação DC [Hz] 10
Proteção contra curto-circuitos sim
Proteção contra sobrecarga sim
Faixa de registro
Alcance de detecção [mm] 12
Distância real de comutação Sr [mm] 12 ± 10 %
Precisão / desvios
Histerese [% de Sr] 1...15
Variação no ponto de comutação [% de Sr] -20...20
Software / programação
Possibilidades de ajuste dos parâmetros somente via IO-Link
Interfaces
Interface de comunicação IO-Link
Tipo de transferência COM1 (4,8 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9 CDV
Perfil Smart Sensor
Modo SIO sim
DeviceIDs suportados
Modo de operação DeviceID
default 371
Condições ambientais
Temperatura ambiente [°C] -25...80
Aviso sobre a temperatura do ambiente
para aplicativo UL: ...50 °C
Proteção IP 65; IP 67; IP 69K
Certificações / testes
EMC
EN 61000-4-2 8 kV AD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 3 V
EN 55011 classe B
Estabilidade de vibração
EN 60068-2-6 Fc (10...55 Hz) / 1 mm de amplitude, duração da vibração 5 min., 30 min. cada eixo na ressonância ou 55 Hz
Resistência a choques
EN 60068-2-27 Ea 30 g 6 choques / 11 ms meio seno (x, y, z)
MTTF [anos] 771
Certificado UL
Ta -25...50 °C
Enclosure type Type 1
Fontes de alimentação Class 2
Dados mecânicos
Peso [g] 27,4
Invólucro Retangular
Montagem não embutido
Dimensões [mm] 20 x 7 x 48
Materiais PBT; TPE-U; Aço inoxidável
Displays / elementos de operação
Display
Status de chaveamento 1 x LED, amarelo
Notas
Quantidade 1 peça
conexão elétrica - conector
Conexão cabo: 0,1 m, PUR, Ø 2,9 mm
Conexão Conexão: 1 x M12; codificação: A
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — KQ5101-02 — 22.05.2023 —
