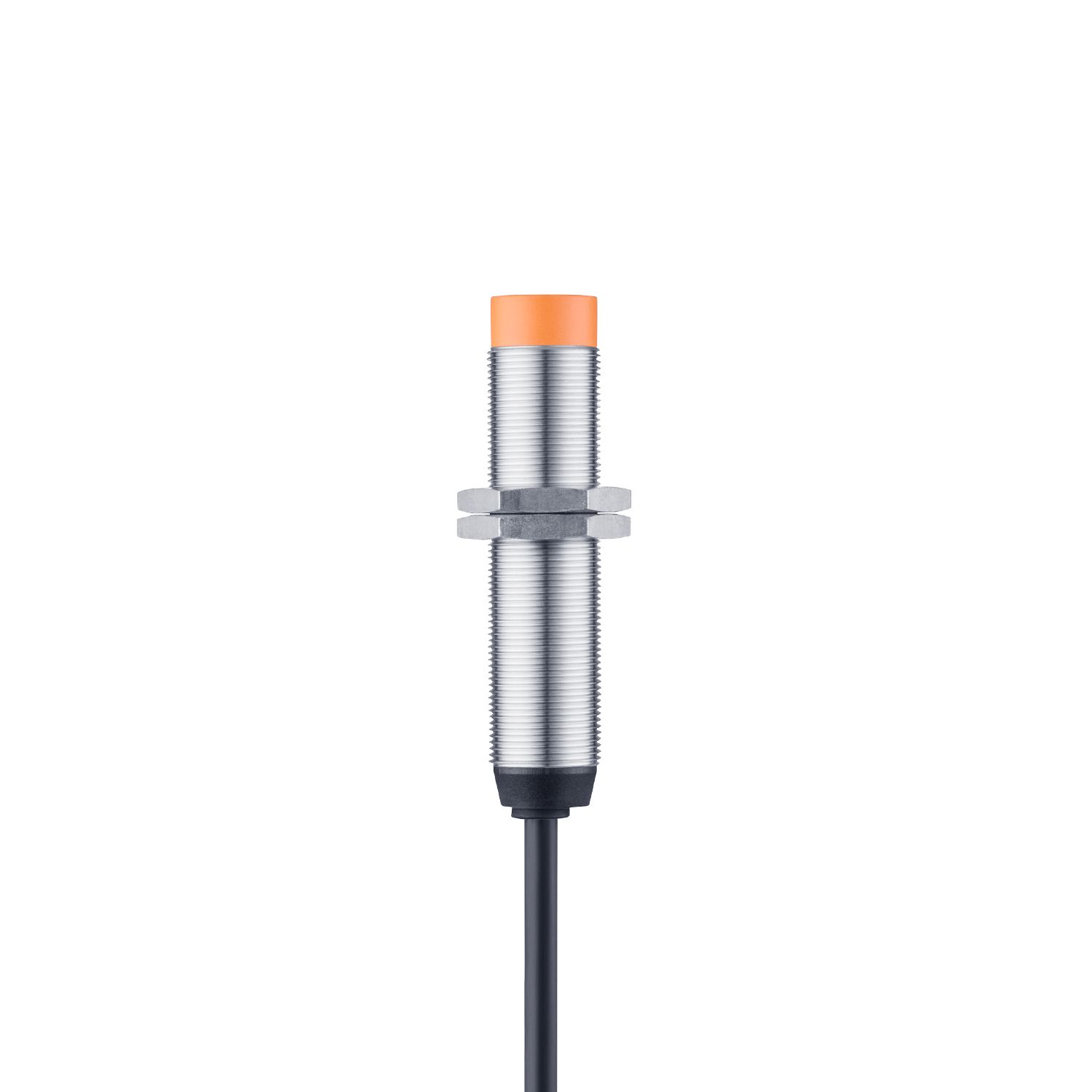

Sensor indutivo

IG5606

IGA3008-BPKG/V4A/10-55V/10M

Sensor indutivo

IG5606

IGA3008-BPKG/V4A/10-55V/10M

  • Invólucro robusto de aço inoxidável para aplicação em ambiente industrial duro
  • Ampla faixa de temperatura operacional
  • Alto grau de proteção para atender aos requisitos de ambientes industriais duros
  • Com cabo de conexão de PVC longo
  • ccc
  • ce
  • ukca
Características do produto
Função elétrica PNP
Saída normalmente aberto
Alcance de detecção [mm] 8
Invólucro forma construtiva de roscas
Dimensões [mm] M18 x 1 / L = 80
Dados elétricos
Tensão de operação [V] 10...55 DC
Consumo de corrente [mA] 15; (24 V)
Classe de proteção II
Proteção contra inversão de polaridade sim
Saídas
Função elétrica PNP
Saída normalmente aberto
Queda de tensão máx. da saída de comutação DC [V] 2,5
Intensidade de corrente máxima constante da saída de comutação DC [mA] 250
Frequência de comutação DC [Hz] 300
Proteção contra curto-circuitos sim
Versão da proteção contra curto-circuito por impulso
Proteção contra sobrecarga sim
Faixa de registro
Alcance de detecção [mm] 8
Distância real de comutação Sr [mm] 8 ± 10 %
Distância de trabalho [mm] 0...6,5
Precisão / desvios
Fator de correção aço: 1 / Aço inoxidável: 0,7 / latão: 0,4 / alumínio: 0,3 / cobre: 0,2
Histerese [% de Sr] 1...15
Variação no ponto de comutação [% de Sr] -10...10
Condições ambientais
Temperatura ambiente [°C] -25...80
Proteção IP 67
Certificações / testes
EMC
EN 60947-5-2
EN 55011 classe B
MTTF [anos] 1719
Dados mecânicos
Peso [g] 522,5
Invólucro forma construtiva de roscas
Montagem não embutido
Dimensões [mm] M18 x 1 / L = 80
Designação da rosca M18 x 1
Materiais 1.4571 (aço inoxidável / 316Ti); PC
Displays / elementos de operação
Display
Status de chaveamento 1 x LED, amarelo
Acessórios
Material incluído
porcas de fixação: 2
Notas
Quantidade 1 peça
conexão elétrica
Conexão cabo: 10 m, PVC; 3 x 0,5 mm²
