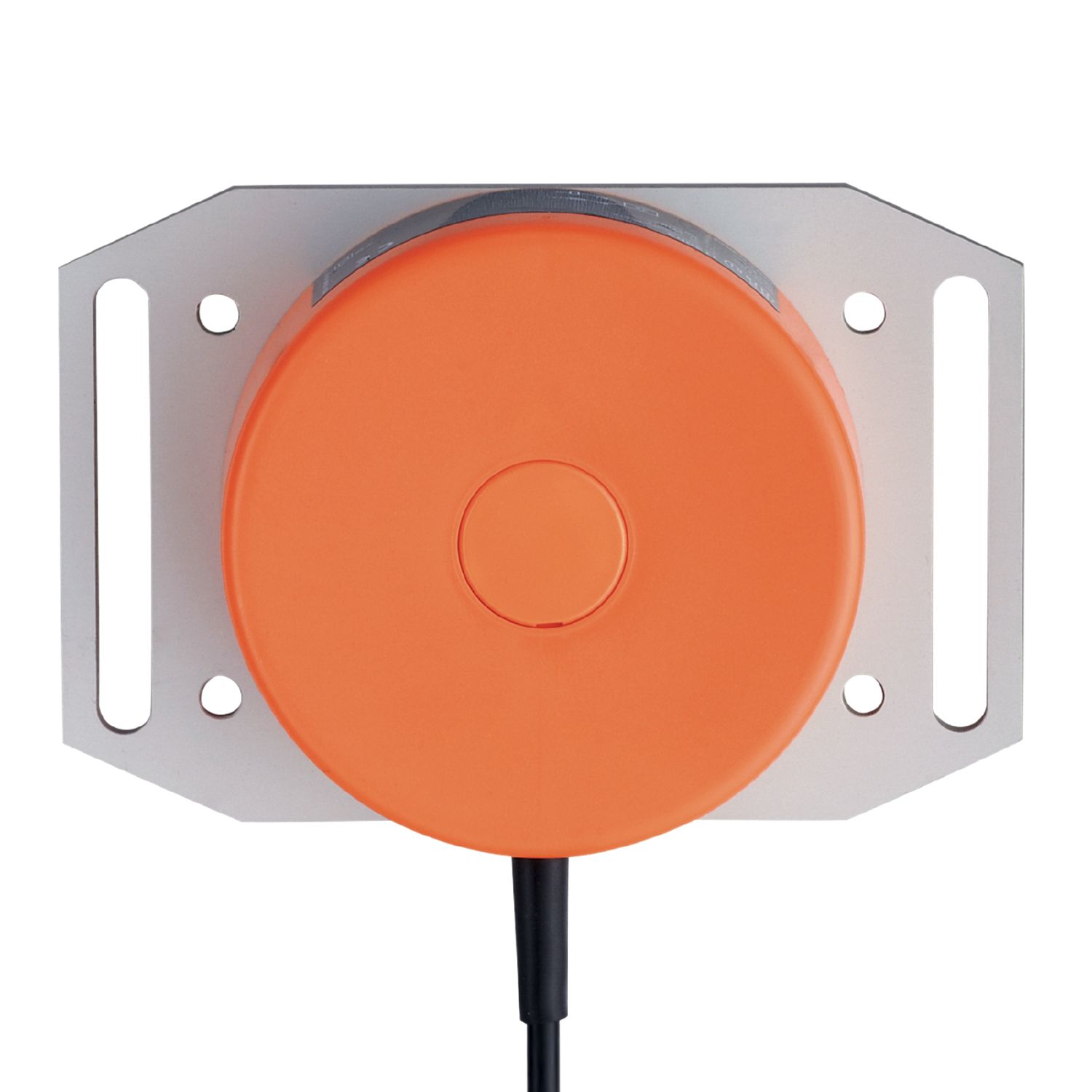

Sensor indutivo de superfície
I17003
SIT-3070-BPKG/A-PLATE
Sensor indutivo de superfície
I17003
SIT-3070-BPKG/A-PLATE
- Ampla distância de comutação de 70 mm
- Superfície base ativa de Ø 100 mm
- Para aplicações na siderurgia e metalurgia
- Fácil ajuste da distância de comutação mediante potenciômetro
- Versão DC
Características do produto
| Função elétrica | PNP |
|---|---|
| Saída | normalmente aberto |
| Alcance de detecção [mm] | 20...70 |
| Invólucro | Cilíndrico |
| Dimensões [mm] | Ø 100 / L = 45 |
Dados elétricos
| Tensão de operação [V] | 10...36 DC |
|---|---|
| Consumo de corrente [mA] | 15; (24 V) |
| Classe de proteção | II |
| Proteção contra inversão de polaridade | sim |
Saídas
| Função elétrica | PNP |
|---|---|
| Saída | normalmente aberto |
| Queda de tensão máx. da saída de comutação DC [V] | 2,5 |
| Intensidade de corrente máxima constante da saída de comutação DC [mA] | 250 |
| Frequência de comutação DC [Hz] | 5 |
| Proteção contra curto-circuitos | sim |
| Versão da proteção contra curto-circuito | por impulso |
| Proteção contra sobrecarga | sim |
Faixa de registro
| Alcance de detecção [mm] | 20...70 |
|---|---|
| Distância de comutação ajustável | sim |
| Configuração de fábrica da distância de comutação [mm] | 70 |
| Distância real de comutação Sr [mm] | 70 ± 10 % |
Precisão / desvios
| Fator de correção | aço: 1 / Aço inoxidável: 0,7 / latão: 0,4 / alumínio: 0,4 / cobre: 0,3 |
|---|---|
| Histerese [% de Sr] | < 15 |
| Variação no ponto de comutação [% de Sr] | -15...15 |
Condições ambientais
| Temperatura ambiente [°C] | -20...70 |
|---|---|
| Proteção | IP 65 |
Certificações / testes
| EMC |
|
|---|
Dados mecânicos
| Peso [g] | 689,5 |
|---|---|
| Invólucro | Cilíndrico |
| Montagem | não embutido |
| Tipo de montagem | com placa de montagem |
| Dimensões [mm] | Ø 100 / L = 45 |
| Materiais | PBT; suporte de montagem: alumínio anodizado |
Displays / elementos de operação
| Display |
|
|---|
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica
| Conexão | cabo: 2 m, PVC; 3 x 0,5 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — I17003-01 — 19.11.2015 —
I17003 –
SIT-3070-BPKG/A-PLATE
- 1
- com potenciômetro
conexão elétrica
cabo: 2 m, PVC; 3 x 0,5 mm²
Conexão
- Cores dos fios :
- BK =
- preto
- BN =
- marrom
- BU =
- azul
