cabo em Y
EVCA47
YDSGHCA0MSS00,2H04STGH040MSS
cabo em Y
EVCA47
YDSGHCA0MSS00,2H04STGH040MSS
{{ifmVariantName}}
| Campo de aplicação | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Característica especial | sem silicone; sem halogênio; Contatos banhados a ouro; Tolerâncias para dobras e deslocamentos | ||||||||
| Sem silicone | sim | ||||||||
| Dados elétricos | |||||||||
| Tensão de operação [V] | 50 AC / 60 DC | ||||||||
| Classe de proteção | III | ||||||||
| Capacidade de carga total [A] | 3 | ||||||||
| Condições ambientais | |||||||||
| Temperatura ambiente [°C] | -25...90 | ||||||||
| Proteção | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Dados mecânicos | |||||||||
| Peso [g] | 59 | ||||||||
| Material do invólucro | TPU / TPU | ||||||||
| Material porca | latão, niquelado | ||||||||
| Material da vedação | FKM | ||||||||
| Tolerâncias para dobras e deslocamentos | sim | ||||||||
| Tolerâncias para dobras e deslocamentos |
|
||||||||
| Notas | |||||||||
| Quantidade | 1 peça | ||||||||
| conexão elétrica - conector C | |||||||||
| Conexão: M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm; Observar valor máximo da contraparte! | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — EVCA47-00 — 17.02.2022 —
|
|||||||||
EVCA47 –
YDSGHCA0MSS00,2H04STGH040MSS
conexão elétrica - conector C
Conexão: M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm; Observar valor máximo da contraparte!

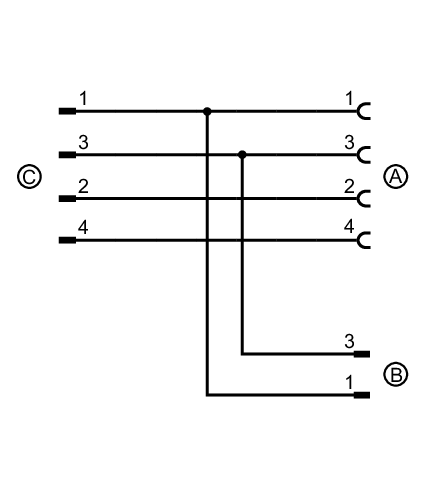

conexão elétrica
Conexão
conexão elétrica - A-C
cabo: 0,2 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
conexão elétrica - B-C
cabo: 0,2 m, PUR, sem halogênio, preto, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
conexão elétrica - soquete A
Conexão: M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; vedação: FKM; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm; Observar valor máximo da contraparte!
conexão elétrica - conector B
Conexão: M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm; Observar valor máximo da contraparte!
