cabo de conexão em Y para trigger
EVC847
YDOGHDB0MSS00,4HDBSTGH050MSS
cabo de conexão em Y para trigger
EVC847
YDOGHDB0MSS00,4HDBSTGH050MSS
observe as informações técnicas em " Downloads"
{{ifmVariantName}}
Campo de aplicação
| Característica especial | sem silicone; sem halogênio; Contatos banhados a ouro; Tolerâncias para dobras e deslocamentos |
|---|---|
| Sem silicone | sim |
Dados elétricos
| Tensão de operação [V] | < 60 AC/DC |
|---|---|
| Classe de proteção | II |
| Capacidade de carga total [A] | 3 |
Condições ambientais
| Temperatura ambiente [°C] | -25...90 | |
|---|---|---|
| Temperatura ambiente (móvel) [°C] | -25...90 | |
| Temperatura de armazenamento [°C] | -25...55 | |
| Umidade de armazenamento [%] | 10...100 | |
| Outras condições climáticas para o armazenamento conforme a classe indicada |
|
|
| Proteção | IP 65; IP 67; IP 68; IP 69K |
Dados mecânicos
| Peso [g] | 74,6 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Material do invólucro | TPU | ||||||||
| Material porca | latão, niquelado | ||||||||
| Material da vedação | Viton | ||||||||
| Quantidade de slots do distribuidor central | 2 | ||||||||
| Tolerâncias para dobras e deslocamentos | sim | ||||||||
| Tolerâncias para dobras e deslocamentos |
|
Notas
| Notas | observe as informações técnicas em " Downloads" |
|---|---|
| Quantidade | 1 peça |
conexão elétrica - conector C
| Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, preto; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — EVC847-01 — 13.04.2023 —
EVC847 –
YDOGHDB0MSS00,4HDBSTGH050MSS
conexão elétrica - conector C
Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, preto; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm

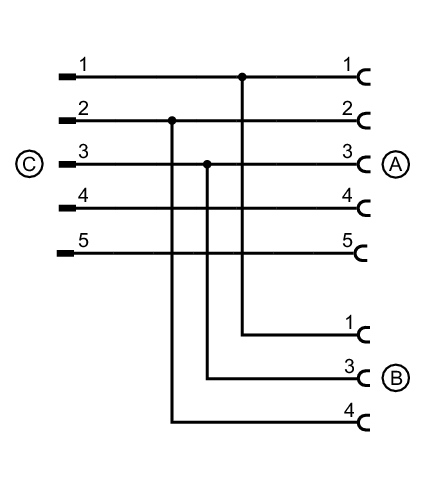

conexão elétrica
Conexão
conexão elétrica - soquete A
cabo: 0,4 m, PUR, sem halogênio, preto, Ø 4,6 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm )
Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, preto; Bloqueio: latão, niquelado; vedação: Viton; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
conexão elétrica - soquete B
cabo: 0,4 m, PUR, sem halogênio, preto, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm )
Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, preto; Bloqueio: latão, niquelado; vedação: Viton; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
