Jumper
EVC719
VDOGH040MSP0002H04STGH040MSP
Jumper
EVC719
VDOGH040MSP0002H04STGH040MSP
- Grande seção transversal do cabo para a redução da queda de tensão e a transmissão de fluxos maiores
- Resistente a óleos e fluidos refrigerantes
- Vedação confiável e duradoura mesmo na montagem sem ferramentas
- Resistente a vibrações e choques graças a porca de bucha com dispositivo antivibratório
- Proteção confiável do anel de vedação contra destruição mediante batente mecânico fixo
{{ifmVariantName}}
Campo de aplicação
| Característica especial | sem silicone; sem halogênio; Contatos banhados a ouro; Tolerâncias para dobras e deslocamentos |
|---|---|
| Sem silicone | sim |
Dados elétricos
| Tensão de operação [V] | < 250 AC / < 300 DC |
|---|---|
| Classe de proteção | II |
| Capacidade de carga total [A] | 4 |
Condições ambientais
| Temperatura ambiente [°C] | -25...90 | |
|---|---|---|
| Temperatura ambiente (móvel) [°C] | -25...90 | |
| Temperatura de armazenamento [°C] | -25...55 | |
| Umidade de armazenamento [%] | 10...100 | |
| Outras condições climáticas para o armazenamento conforme a classe indicada |
|
|
| Proteção | IP 65; IP 67; IP 68; IP 69K |
Dados mecânicos
| Peso [g] | 166 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Materiais | invólucro: TPU laranja; vedação: FKM | ||||||||
| Material porca | latão, niquelado | ||||||||
| Tolerâncias para dobras e deslocamentos | sim | ||||||||
| Tolerâncias para dobras e deslocamentos |
|
Notas
| Quantidade | 1 peça |
|---|

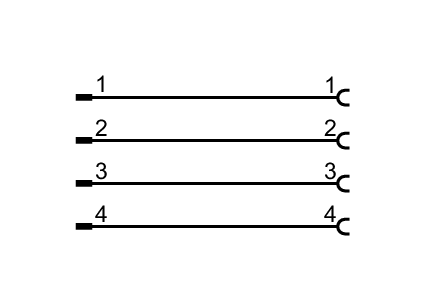

conexão elétrica - conector
| Conexão: 1 x M12, reto; codificação: A; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm |
conexão elétrica
| Conexão | cabo: 2 m, PUR, sem halogênio, preto, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm ) |
|---|
conexão elétrica - soquete
| Conexão: 1 x M12, reto; codificação: A; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — EVC719-01 — 13.04.2023 —
EVC719 –
VDOGH040MSP0002H04STGH040MSP
conexão elétrica - conector
Conexão: 1 x M12, reto; codificação: A; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
conexão elétrica
cabo: 2 m, PUR, sem halogênio, preto, Ø 6,2 mm; 4 x 1,00 mm² (32 x Ø 0,2 mm )
Conexão
conexão elétrica - soquete
Conexão: 1 x M12, reto; codificação: A; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
