- Jumper
- Jumper
- EVC135
Jumper
EVC135
VDOAH043MSS0010H04STGH040MSS
Jumper
EVC135
VDOAH043MSS0010H04STGH040MSS
- Resistente a óleos e fluidos refrigerantes
- Vedação confiável e duradoura mesmo na montagem sem ferramentas
- Alto grau de proteção para atender aos requisitos de ambientes industriais duros
- Resistente a vibrações e choques graças a porca de bucha com dispositivo antivibratório
- LEDs bem visíveis, mesmo com forte incidência de luz
observe as informações técnicas em " Downloads"
{{ifmVariantName}}
Campo de aplicação
| Característica especial | sem silicone; sem halogênio; Contatos banhados a ouro; Tolerâncias para dobras e deslocamentos |
|---|---|
| Sem silicone | sim |
Dados elétricos
| Tensão de operação [V] | 10...36 DC |
|---|---|
| Classe de proteção | II |
| Capacidade de carga total [A] | 4 |
Saídas
| Função elétrica | PNP |
|---|
Condições ambientais
| Temperatura ambiente [°C] | -25...90 | |
|---|---|---|
| Aviso sobre a temperatura do ambiente |
|
|
| Temperatura ambiente (móvel) [°C] | -25...90 | |
| Aviso para a temperatura do ambiente deslocada |
|
|
| Proteção | IP 65; IP 67; IP 68; IP 69K |
Certificações / testes
| MTTF [anos] | 20027 |
|---|
Dados mecânicos
| Peso [g] | 350,8 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensões [mm] | 15,5 x 15,5 x 49,5 | ||||||||
| Material do invólucro | TPU | ||||||||
| Material porca | latão, niquelado | ||||||||
| Material da vedação | FKM | ||||||||
| Tolerâncias para dobras e deslocamentos | sim | ||||||||
| Tolerâncias para dobras e deslocamentos |
|
Displays / elementos de operação
| Display |
|
|---|
Notas
| Notas | observe as informações técnicas em " Downloads" |
|---|---|
| Quantidade | 1 peça |
conexão elétrica - conector
| Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm |
conexão elétrica
| Conexão | cabo: 10 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm ) |
|---|
conexão elétrica - soquete
| Conexão: 1 x M12, angular (90º); codificação: A; Corpo: TPU, preto transparente; Bloqueio: latão, niquelado; vedação: FKM; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — EVC135-01 — 05.11.2020 —
EVC135 –
VDOAH043MSS0010H04STGH040MSS
conexão elétrica - conector
Conexão: 1 x M12, reto; codificação: A; Corpo: TPU, laranja; Bloqueio: latão, niquelado; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
conexão elétrica
cabo: 10 m, PUR, sem halogênio, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )

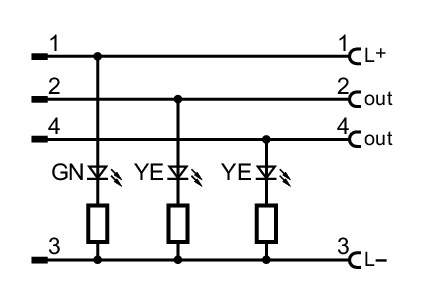

Conexão
conexão elétrica - soquete
Conexão: 1 x M12, angular (90º); codificação: A; Corpo: TPU, preto transparente; Bloqueio: latão, niquelado; vedação: FKM; Contatos: dourado; Máx. torque de aperto: 0,6...1,5 Nm
