- E60216
acoplamento de fole
E60216
COUPLING V4A
acoplamento de fole
E60216
COUPLING V4A
- Transmissão sem folgas das rotações
- Eficaz amortecimento de vibrações
- Boa compensação de erros de alinhamento
- Reduzida rigidez da mola de torção
- Forças de restauração pequenas
{{ifmVariantName}}
Dados mecânicos
| Peso [g] | 33 |
|---|---|
| Dimensões [mm] | Ø 20 / L = 29 |
| Materiais | Flange: 1.4404 (V4A/316L); Fole: 1.4571 (V4A/316Ti) |
| Máx. torque de aperto [Nm] | momento de torque dos parafuso: 150 Ncm |
| Diâmetro externo D [mm] | 20 |
| Diâmetro interno 1 [mm] | 10 |
| Diâmetro interno 2 [mm] | 10 |
| Profundidade do cubo de fixação [mm] | 6,4 |
| Parafuso de fixação [mm] | M4 x 4 - ISO 4029 (4x) |
| Comprimento [mm] | 29 |
| Rotação mecânica máx. [U/min] | 10000 |
| Alinhamento do eixo axial máx. [mm] | ± 0,4 |
| Deslocamento radial máx. do eixo [mm] | ± 0,25 |
| Deslocamento máx. do ângulo [°] | ± 4,0 |
Notas
| Notas |
|
||
|---|---|---|---|
| Quantidade | 1 peça |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — E60216-00 — 23.01.2023 —

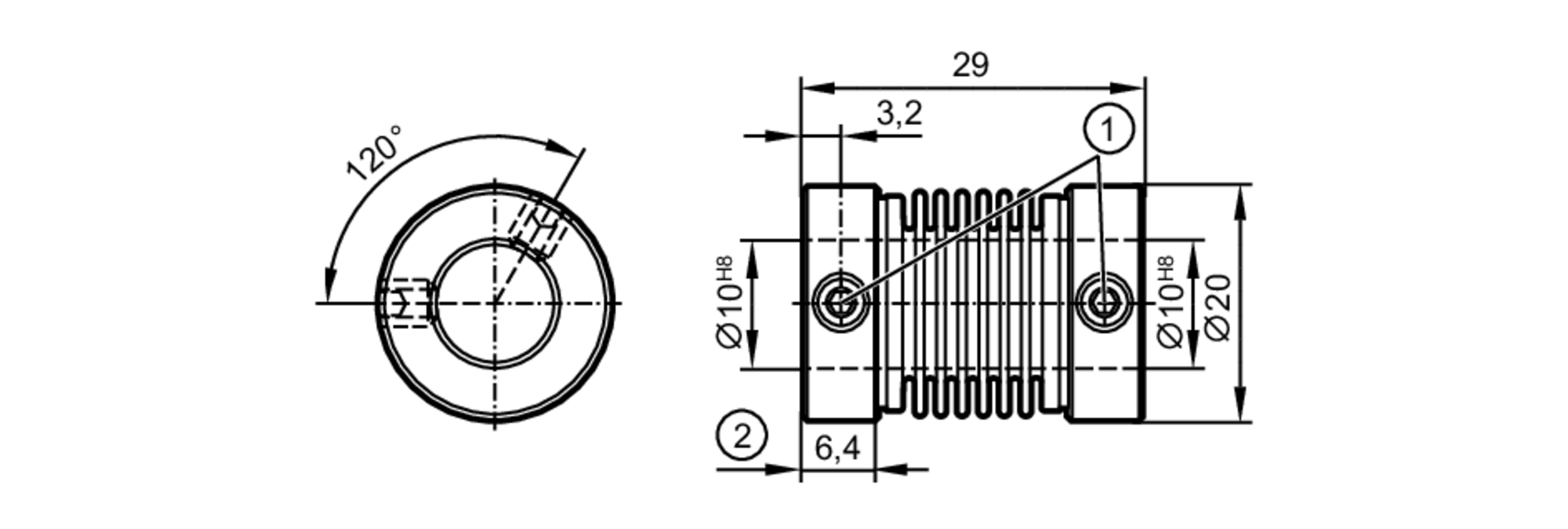

E60216 –
COUPLING V4A
- 1
- M4 x 4 - ISO 4029 (4x)
- 2
- profundidade der Klemmnabe
