Jumper
E3M152
CONNECTION CABLE M12 11M
Jumper
E3M152
CONNECTION CABLE M12 11M
- Conexão confiável de uma câmera 3D móvel em um display
- Boa compatibilidade eletromagnética graças ao cabo blindado
- Alto grau de proteção para atender aos requisitos de ambientes industriais duros
- Ampla faixa de temperatura operacional
{{ifmVariantName}}
| Campo de aplicação | |||
|---|---|---|---|
| Característica especial | cabo blindado; Tolerâncias para dobras e deslocamentos | ||
| Modelo | para sensor 3D inteligente móvel com saída de vídeo analógica PAL | ||
| Dados elétricos | |||
| Tensão de operação [V] | < 25 AC / < 60 DC | ||
| Classe de proteção | III | ||
| Condições ambientais | |||
| Temperatura ambiente [°C] | -40...80 | ||
| Proteção | IP 67; IP 69K | ||
| Dados mecânicos | |||
| Peso [g] | 562,5 | ||
| Materiais | invólucro: PUR; vedação: FKM; pinos de contato: CuSn6 revestido de níquel e de estanho | ||
| Material porca | 1.4305 (aço inoxidável / 303) | ||
| Tolerâncias para dobras e deslocamentos | sim | ||
| Tolerâncias para dobras e deslocamentos |
|
||
| Notas | |||
| Quantidade | 1 peça | ||
| conexão elétrica - conector | |||
| Conexão: 1 x M12, angular (90º); codificação: A; Bloqueio: 1.4305 (aço inoxidável / 303) | |||
| conexão elétrica | |||
| Conexão | cabo: 11 m, preto, Ø 6 mm, blindado; 3 x 0,25 mm² | ||
| conexão elétrica - conector | |||
| Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4305 (aço inoxidável / 303) | |||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — E3M152-00 — 26.04.2016 —
|
|||
E3M152 –
CONNECTION CABLE M12 11M

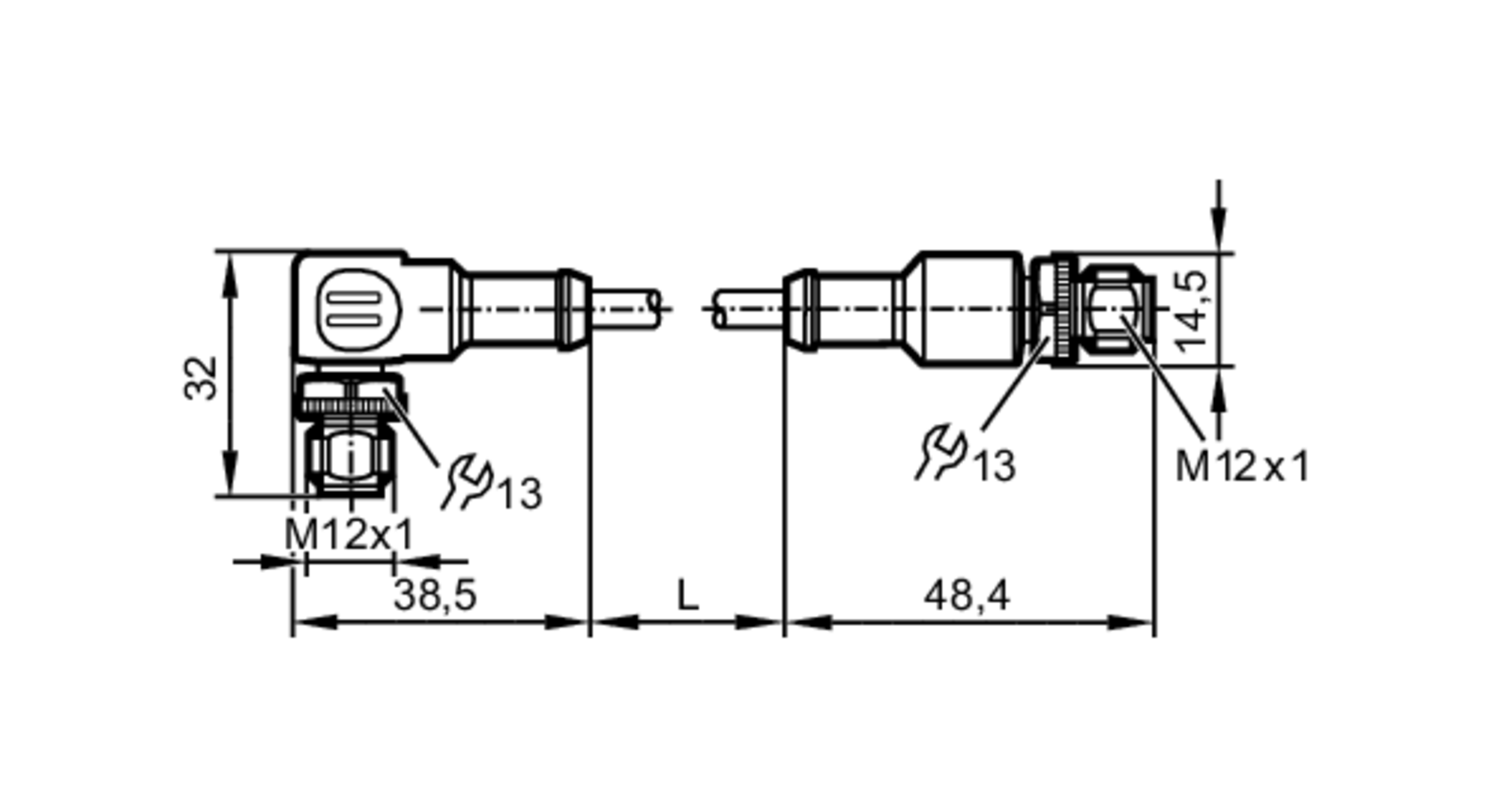

conexão elétrica - conector
Conexão: 1 x M12, angular (90º); codificação: A; Bloqueio: 1.4305 (aço inoxidável / 303)
conexão elétrica
cabo: 11 m, preto, Ø 6 mm, blindado; 3 x 0,25 mm²

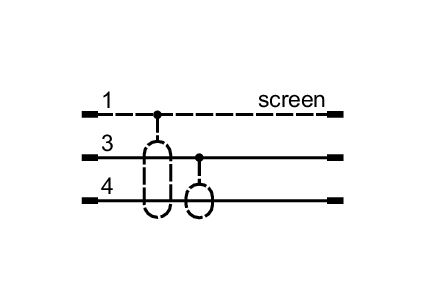

Conexão
- 1:
- tela
- 2:
- não conectado
- 3:
- tela Koax
- 4:
- núcleo do cabo Koax
- 5:
- não conectado
conexão elétrica - conector
Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4305 (aço inoxidável / 303)
