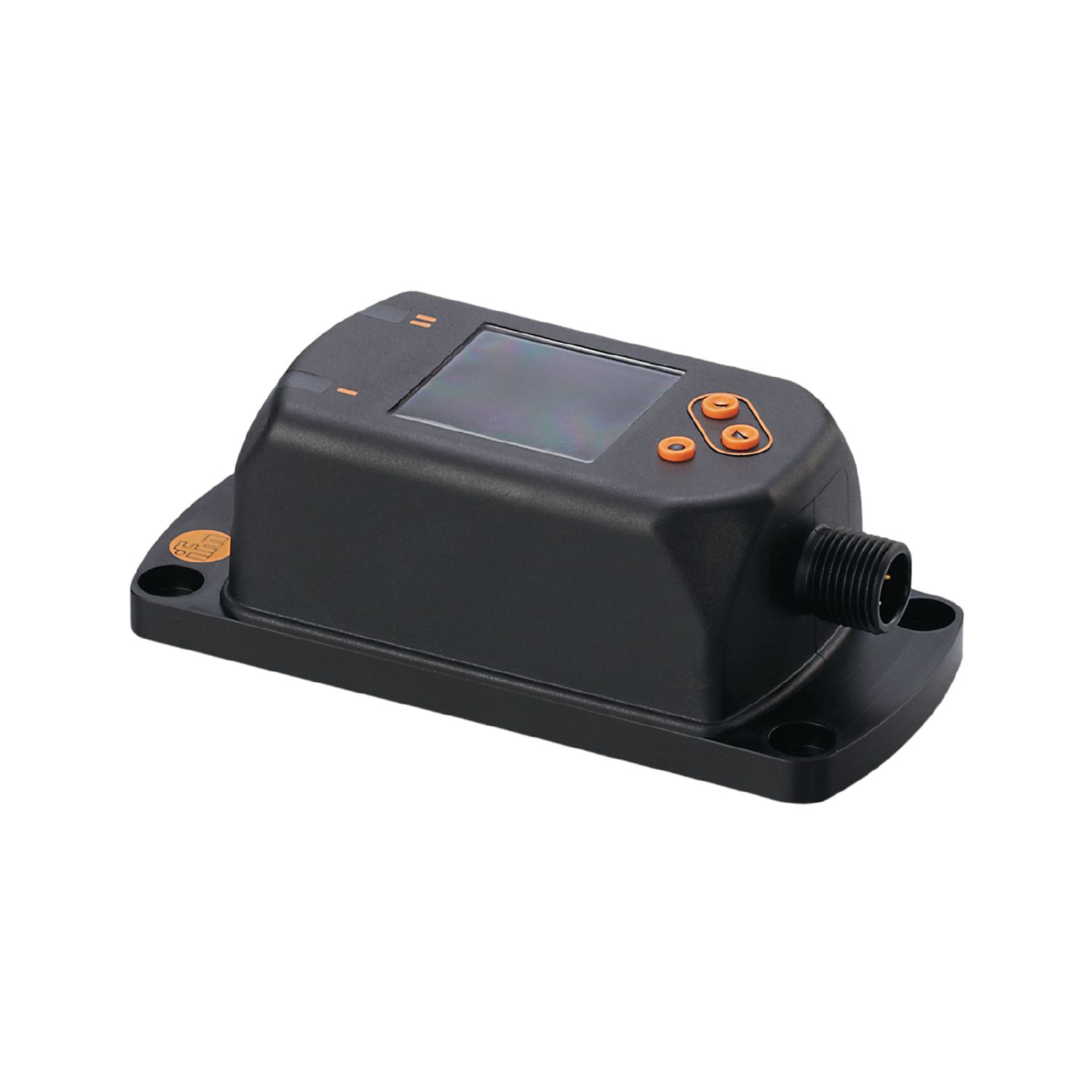

Display IO-Link

E30443

IO-LINK MASTER DISPLAY 1,44

Display IO-Link

E30443

IO-LINK MASTER DISPLAY 1,44

  • Para exibição de até quatro valores de processo
  • Adaptação flexível da exibição, mesmo durante o funcionamento
  • Luminosidade, orientação e cor do plano de fundo adaptáveis
  • Integração simples em qualquer estrutura IO-Link existente
  • ce
  • ukca
  • cul
  • iolink
Campo de aplicação
Característica especial Contatos banhados a ouro
Aplicação Mostra todos os valores de processo dos sensores conectados ao mesmo mestre
Dados elétricos
Tensão de operação [V] 18...30 DC
Consumo de corrente [mA] < 47
Resistência de isolamento mín. [MΩ] 100; (500 V DC)
Classe de proteção III
Proteção contra inversão de polaridade sim
Software / programação
Possibilidades de ajuste dos parâmetros exibição, modo de visualização
Interfaces
Interface de comunicação IO-Link
Tipo de transferência COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9
Perfil Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Modo SIO não
Classe de master port exigida A
Tempo mín. do ciclo do processo [ms] 11,2
DeviceIDs suportados
Modo de operação DeviceID
default 824
Condições ambientais
Temperatura ambiente [°C] 0...60
Temperatura de armazenamento [°C] -20...80
Proteção IP 65; IP 67
Certificações / testes
EMC
DIN EN 61000-6-2
DIN EN 61000-6-4
Resistência a choques
DIN EN 60068-2-27 5 g (11 ms)
Resistência à vibrações
DIN EN 60068-2-6 5 g (10...50 Hz)
MTTF [anos] 398
Dados mecânicos
Peso [g] 171,5
Materiais 1.4404 (aço inoxidável / 316L); PC; PBT-GF30; PPS; FKM;
Displays / elementos de operação
Display
display colorido 1,44", 128 x 128 pixels
2 x LED, amarelo
Notas
Quantidade 1 peça
conexão elétrica - conector
Conexão Conexão: 1 x M12; codificação: A; Contatos: dourado
