Dispositivo compacto RFID
DTE805
DTRUHFE HLRWITUS04
Dispositivo compacto RFID
DTE805
DTRUHFE HLRWITUS04
{{ifmVariantName}}
| Campo de aplicação | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Homologação de radiotransmissão para | EU/RED | ||||||||
| Nota sobre a aprovação de rádio |
|
||||||||
| Dados elétricos | |||||||||
| Tensão de operação [V] | 19,2...28,8 DC | ||||||||
| Consumo de corrente [mA] | 500 | ||||||||
| Consumo de potência [W] | 8,6 | ||||||||
| Classe de proteção | III | ||||||||
| Freqüência de operação [MHz] | 865...868 (ETSI) | ||||||||
| Padrão RFID | EPC Class1 GEN2/ISO 18000-63 | ||||||||
| Potência de emissão ERP [mW] | 120; (máximo: 200 mW) | ||||||||
| Saídas | |||||||||
| Carga de corrente máx. por saída [mA] | 100; (max.) | ||||||||
| Interfaces | |||||||||
| Interface de comunicação | Ethernet | ||||||||
| Ethernet - Internet of Things | |||||||||
| Padrão de transmissão | 10Base-T; 100Base-TX | ||||||||
| Taxa de transmissão | 10 MBit/s; 100 MBit/s | ||||||||
| Protocolo | MQTT JSON | ||||||||
| Configurações de fábrica |
|
||||||||
| Tipo utilizado | transmissão de dados; Configuração de parâmetros | ||||||||
| Condições ambientais | |||||||||
| Temperatura ambiente [°C] | -20...55 | ||||||||
| Aviso sobre a temperatura do ambiente |
|
||||||||
| Temperatura de armazenamento [°C] | -25...80 | ||||||||
| Proteção | IP 67 | ||||||||
| Certificações / testes | |||||||||
| EMC |
|
||||||||
| Resistência a choques |
|
||||||||
| Resistência à vibrações |
|
||||||||
| Homologação de equipamentos de rádio | EN 302 208 | ||||||||
| Dados mecânicos | |||||||||
| Peso [g] | 734,2 | ||||||||
| Dimensões [mm] | 113 x 118,6 x 50 | ||||||||
| Materiais | invólucro: alumínio; PBT / PC; Aço inoxidável | ||||||||
| Displays / elementos de operação | |||||||||
| Display |
|
||||||||
| Notas | |||||||||
| Quantidade | 1 peça | ||||||||
| conexão elétrica - Ethernet | |||||||||
| ETH1 / ETH2 | Conexão: 2 x M12; codificação: D | ||||||||
| conexão elétrica - Fontes de alimentação | |||||||||
| PWR | Conexão: 1 x M12; codificação: A | ||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DTE805-00 — 19.09.2022 —
|
|||||||||

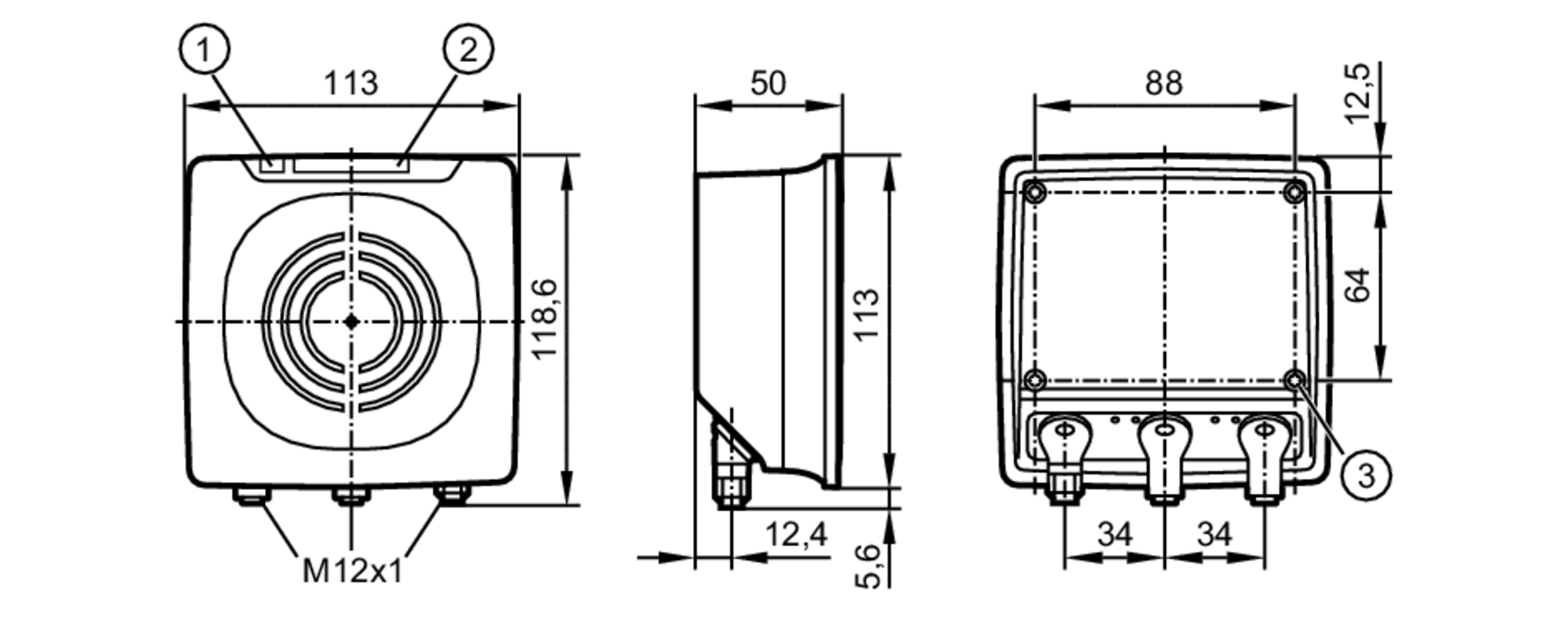

DTE805 –
DTRUHFE HLRWITUS04
- 1
- LED Estado de operação
- 2
- Display do LED interface de barramento de campo
- 3
- Rosca de instalação M4 profundidade máx. de inserção 15mm
conexão elétrica - Ethernet
ETH1 / ETH2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
Conexão: 2 x M12; codificação: D
conexão elétrica - Fontes de alimentação
PWR
- 1
- L+
- 2
- entrada e saída digital 2
- 3
- L-
- 4
- entrada e saída digital 1
- 5
- não conectado
Conexão: 1 x M12; codificação: A
