- DTE105
Unidade de avaliação RFID LF/HF
DTE105
DTELF/HFABRWITUS00
Unidade de avaliação RFID LF/HF
DTE105
DTELF/HFABRWITUS00
- Com quatro canais para conexão de antenas RFID ou I/Os digitais
- Conexão das antenas com cabos de ligação padrão da ifm
- Servidor web Ethernet TCP/IP otimizado para configuração de equipamentos, diagnóstico e monitoramento
- Alto grau de proteção para atender aos requisitos de ambientes industriais duros
{{ifmVariantName}}
| Dados elétricos | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão de operação [V] | 18...30 DC | ||||||||||||||
| Consumo de corrente [mA] | < 3000 | ||||||||||||||
| Saídas | |||||||||||||||
| Carga de corrente máx. por saída [mA] | 500; (IO 1,2; IO 3,4: 1000 mA) | ||||||||||||||
| Interfaces | |||||||||||||||
| Interface de comunicação | Ethernet | ||||||||||||||
| Ethernet - Internet of Things | |||||||||||||||
| Padrão de transmissão | 10Base-T; 100Base-TX | ||||||||||||||
| Taxa de transmissão | 10 MBit/s; 100 MBit/s | ||||||||||||||
| Protocolo | MQTT JSON | ||||||||||||||
| Configurações de fábrica |
|
||||||||||||||
| Tipo utilizado | transmissão de dados; Configuração de parâmetros | ||||||||||||||
| Condições ambientais | |||||||||||||||
| Temperatura ambiente [°C] | -20...60 | ||||||||||||||
| Temperatura de armazenamento [°C] | -20...85 | ||||||||||||||
| Proteção | IP 67 | ||||||||||||||
| Certificações / testes | |||||||||||||||
| Resistência a choques |
|
||||||||||||||
| Resistência à vibrações |
|
||||||||||||||
| Dados mecânicos | |||||||||||||||
| Peso [g] | 395,9 | ||||||||||||||

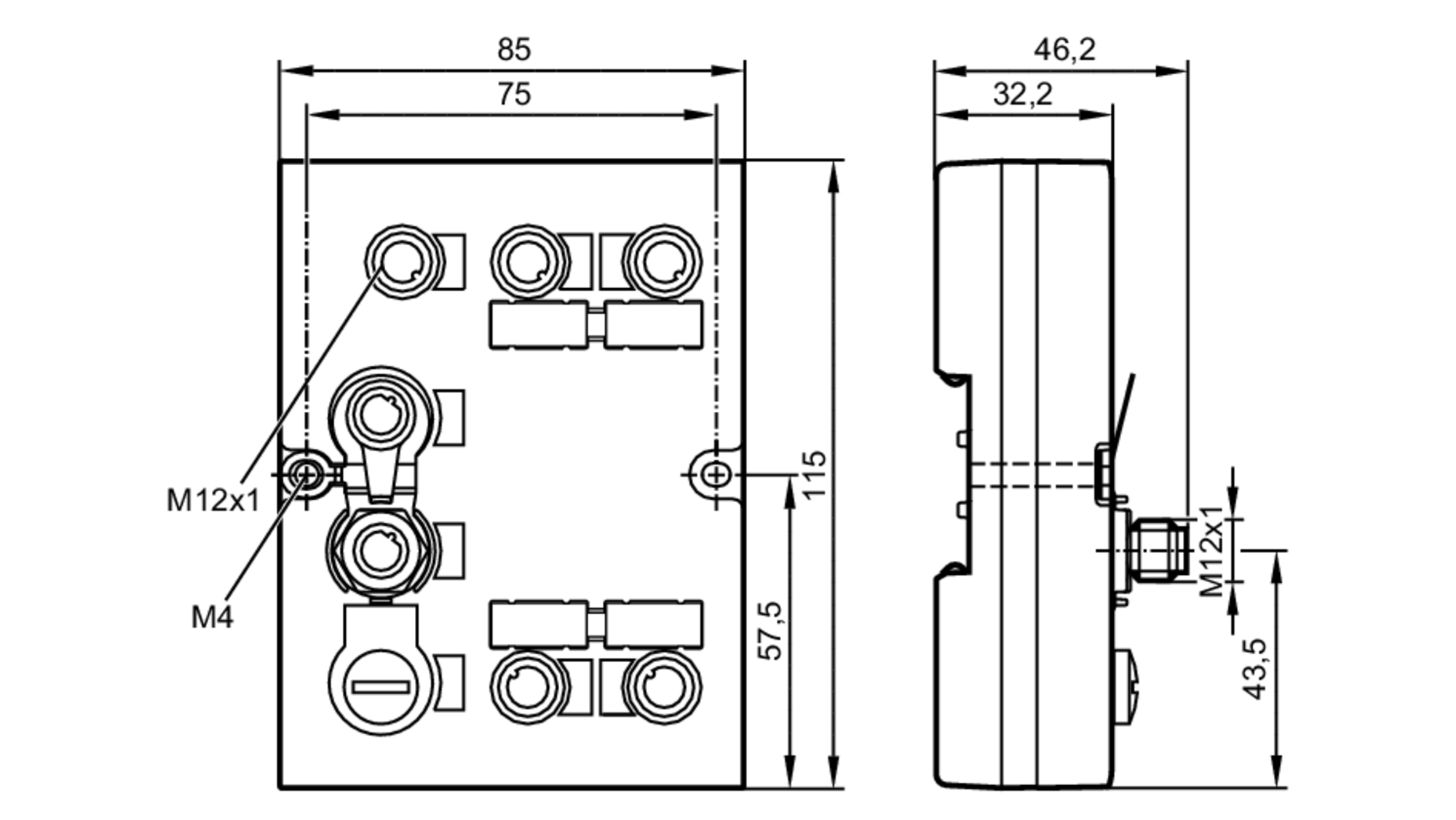

| Dimensões [mm] | 115 x 46,2 x 85 | ||||||||||||||
| Materiais | Parte superior: PA Grivory GV5H laranja; Parte superior: TPE; parte inferior: GD-AlSi12 | ||||||||||||||
| Displays / elementos de operação | |||||||||||||||
| Display |
|
||||||||||||||
| Acessórios | |||||||||||||||
| Material incluído |
|
||||||||||||||
| Notas | |||||||||||||||
| Quantidade | 1 peça | ||||||||||||||
| conexão elétrica - Conexão de processo | |||||||||||||||
| IO 1...4 | Conexão: 4 x M12; codificação: A | ||||||||||||||
| conexão elétrica - Ethernet | |||||||||||||||
| Port 1/2 | Conexão: 2 x M12; codificação: D | ||||||||||||||
| conexão elétrica - Fontes de alimentação | |||||||||||||||
| AUX | Conexão: 1 x M12; codificação: A | ||||||||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DTE105-00 — 22.09.2021 —
|
|||||||||||||||
DTE105 –
DTELF/HFABRWITUS00
conexão elétrica - Conexão de processo
IO 1...4
- 1
- L+
- 2
- IN (I/Q)
- 3
- L-
- 4
- OUT (C/Qo); IN (C/Qi)
- 5
- n.c.
Conexão: 4 x M12; codificação: A
conexão elétrica - Ethernet
Port 1/2
- 1
- TD+
- 2
- RD+
- 3
- TD-
- 4
- RD-
Conexão: 2 x M12; codificação: D
conexão elétrica - Fontes de alimentação
AUX
- 1
- 24 V DC
- 2
- n.c.
- 3
- 0 V
- 4
- n.c.
- 5
- n.c.
Conexão: 1 x M12; codificação: A
