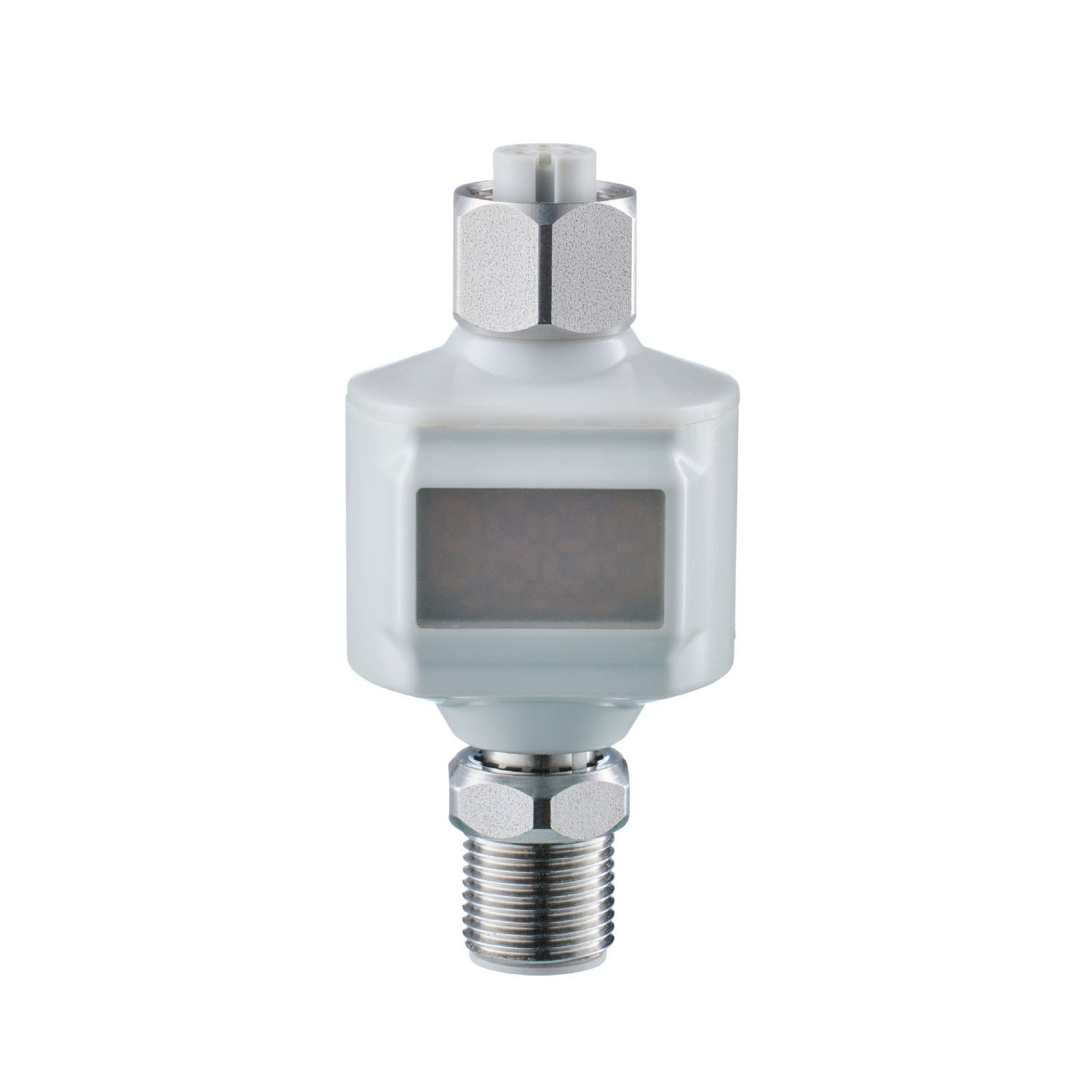

Monitor de velocidade IO-Link - 0...2000 Hz
DP4122
MONITORING DISP-SPEED/IP69K
Monitor de velocidade IO-Link - 0...2000 Hz
DP4122
MONITORING DISP-SPEED/IP69K
- modelo compacto com alto grau de proteção para o uso em ambientes úmidos
Características do produto
| Quantidade de entradas e saídas | Quantidade de entradas digitais: 1; Quantidade de saídas digitais: 2 |
|---|---|
| Interface de comunicação | IO-Link |
| Alcance de medição [Hz] | 0,1...2000 |
|---|
| Alcance de medição [U/min] | 1...120000 |
|---|
Área de aplicação
| Aplicação | Unidade de avaliação descentralizada para monitoramento e exibição de velocidades de rotação; para a aplicação em ambientes úmidos; uso em ambientes internos |
|---|
Dados elétricos
| Tensão de operação [V] | 18...30 DC; ((em ambientes úmidos: 18...28 V) para SELV/PELV) |
|---|---|
| Tensão nominal DC [V] | 24 |
| Consumo de corrente [mA] | < 380 |
| Capacidade de carga total [A] | 0,2 |
Entradas/saídas
| Quantidade de entradas e saídas | Quantidade de entradas digitais: 1; Quantidade de saídas digitais: 2 |
|---|
Entradas
| Quantidade de entradas digitais | 1; (IEC61131-2) |
|---|---|
| Limitação da corrente de entrada [mA] | 200 |
Saídas
| Função elétrica | PNP/NPN |
|---|---|
| Quantidade de saídas digitais | 2 |
| Saída | abertura / fechamento; (parametrizável) |
| Proteção contra curto-circuitos | sim |
Faixa de medição / de ajuste
| Alcance de medição [Hz] | 0,1...2000 |
|---|
| Alcance de medição [U/min] | 1...120000 |
|---|
Precisão / desvios
| Histerese [%] | 0,5...100 |
|---|
Interfaces
| Interface de comunicação | IO-Link | ||||||
|---|---|---|---|---|---|---|---|
| Tipo de transferência | COM2 (38,4 kBaud) | ||||||
| Revisão IO-Link | 1.1 | ||||||
| SDCI-Padrão | IEC 61131-9 | ||||||
| Perfil | Smart Sensor: Measuring Sensor (High resolution, Disable function); Identification and Diagnosis; Switching Signal Channel; Adjustable Switching Signal Channel | ||||||
| Modo SIO | sim | ||||||
| Classe de master port exigida | A | ||||||
| Dados do processo binários | 1 | ||||||
| Tempo mín. do ciclo do processo [ms] | 4,3 | ||||||
| DeviceIDs suportados |
|
Condições ambientais
| Temperatura ambiente [°C] | -25...60 | |||
|---|---|---|---|---|
| Aviso sobre a temperatura do ambiente |
|
|||
| Temperatura de armazenamento [°C] | -25...70 | |||
| Umidade relativa do ar máx. [%] | 90; (decrescimento linear até 50 % (40 °C) sem condensação) | |||
| Altura máx. acima do nível do mar [m] | 4000 | |||
| Proteção | IP 67; IP 69K | |||
| Grau de sujidade | 2 |
Certificações / testes
| MTTF [anos] | 317 |
|---|
Dados mecânicos
| Peso [g] | 77,3 |
|---|---|
| Peso (sem acessórios e sem embalagem) [g] | 28 |
| Dimensões [mm] | 63 x 30 x 24,5 |
| Materiais | invólucro: PA |
| Material porca | 1.4404 (aço inoxidável / 316L) |
| Material da vedação | FKM |
Displays / elementos de operação
| Display |
|
|---|
Observações
| Observações |
|
|
|---|---|---|
| Unidades por embalagem | 1 peça |
conexão elétrica - conector
| Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4404 (aço inoxidável / 316L) |
conexão elétrica - soquete
| Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4404 (aço inoxidável / 316L); vedação: FKM |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DP4122-00 — 26.03.2024 —
DP4122 –
MONITORING DISP-SPEED/IP69K
- 1
- LED I
- 2
- Power
- 3
- LED II
conexão elétrica - conector
- 1: L+
- Tensão de alimentação
- 2: OUT2
- saída digital 2
- 3: L-
- Tensão de alimentação
- 4: OUT1
- IO-Link C/Q
Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4404 (aço inoxidável / 316L)
conexão elétrica - soquete
- 1: L+
- 2:
- Enable Entrada
- 3: L-
- 4:
- Entrada digital 1
- 5:
- não conectado
Conexão: 1 x M12, reto; codificação: A; Bloqueio: 1.4404 (aço inoxidável / 316L); vedação: FKM
