conversor para relé
DP1603
Relais Adapter/2xNO
conversor para relé
DP1603
Relais Adapter/2xNO
- Ideal para uso em campo graças ao grau de proteção IP 67
- Tecnologia de conexão M12 confiável
- Versão com 2 canais
- Relés semicondutores sem desgastes e sem ressaltos
- Separação galvânica entre a entrada e a saída
{{ifmVariantName}}
| Características do produto | ||||
|---|---|---|---|---|
| Saída | normalmente aberto | |||

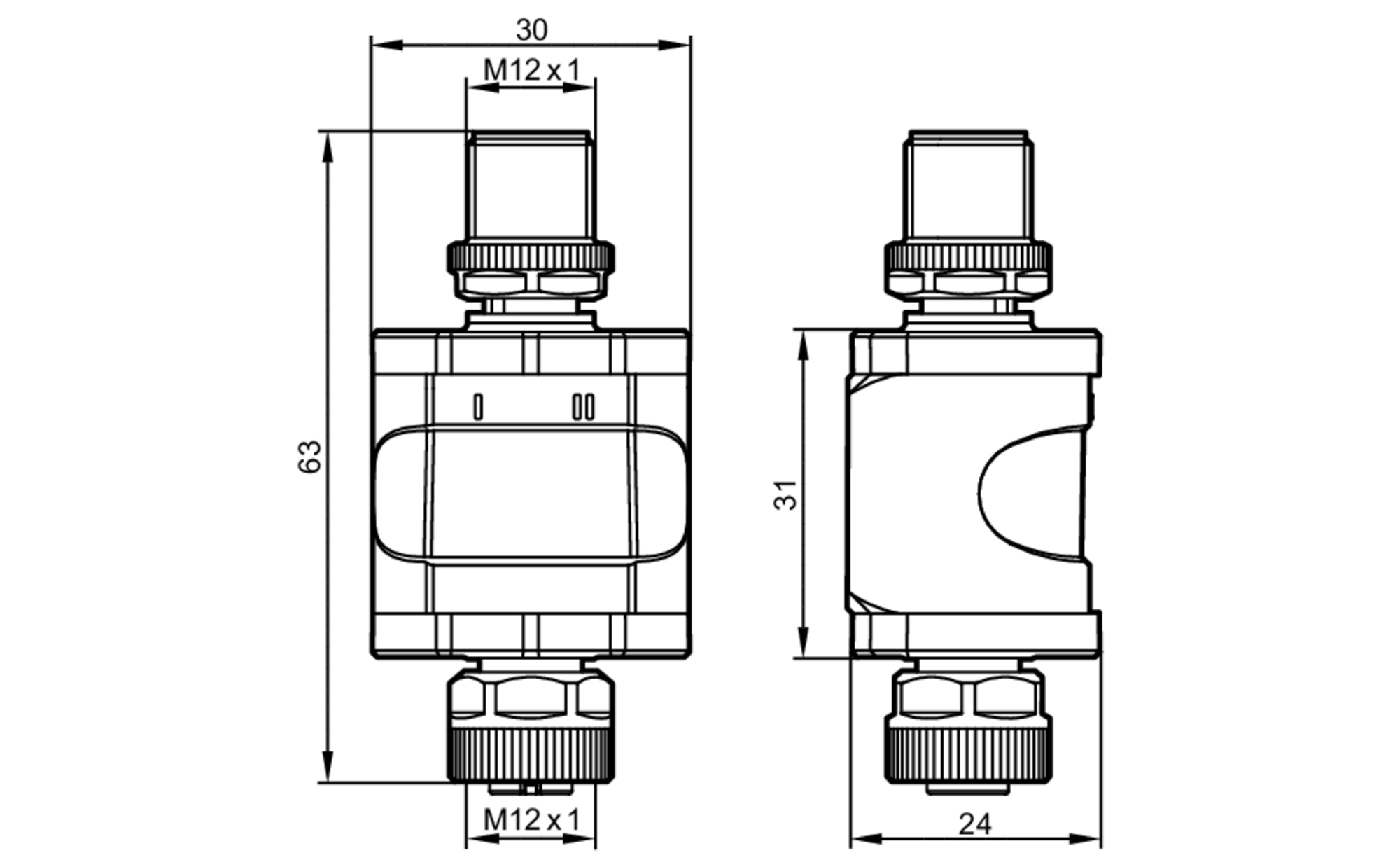

| Dimensões [mm] | 63 x 30 x 24 | |||
| Dados elétricos | ||||
| Tensão de operação [V] | 18...30 DC; ((em ambientes úmidos: 18...28 V); para SELV/PELV) | |||
| Tensão nominal DC [V] | 24 | |||
| Consumo de corrente [mA] | < 10 | |||
| Entradas/saídas | ||||
| Quantidade de entradas e saídas | Quantidade de entradas digitais: 2; Quantidade de saídas de relé: 2 | |||
| Entradas | ||||
| Quantidade de entradas digitais | 2; (Tipo 3 (IEC 61131-2)) | |||
| Saídas | ||||
| Área de tensão DC [V] | 0...32; (para SELV/PELV) | |||
| Área de tensão AC [V] | 0...20; ((em ambientes úmidos: 0...16 V); para SELV/PELV) | |||
| Saída | normalmente aberto | |||
| Carga de corrente máx. por saída [mA] | 1000 | |||
| Quantidade de saídas de relé | 2 | |||
| Frequência de comutação AC [Hz] | 1 | |||
| Frequência de comutação DC [Hz] | 1 | |||
| Aviso para a frequência de comutação [Hz] |
|
|||
| Condições ambientais | ||||
| Temperatura ambiente [°C] | -25...60 | |||
| Aviso sobre a temperatura do ambiente |
|
|||
| Temperatura de armazenamento [°C] | -25...70 | |||
| Umidade relativa do ar máx. [%] | 90; (decrescimento linear até 50 % (40 °C) sem condensação) | |||
| Altura máx. acima do nível do mar [m] | 4000 | |||
| Proteção | IP 67 | |||
| Grau de sujidade | 2; (antes da montagem e quando substituir o dispositivo) | |||
| Certificações / testes | ||||
| MTTF [anos] | 942 | |||
| Dados mecânicos | ||||
| Peso [g] | 82,2 | |||
| Peso (sem acessórios e sem embalagem) [g] | 35 | |||
| Dimensões [mm] | 63 x 30 x 24 | |||
| Materiais | invólucro: PA | |||
| Acessórios | ||||
| Acessório opcional |
|
|||
| Notas | ||||
| Notas |
|
|||
| Quantidade | 1 peça | |||
| conexão elétrica - conector | ||||
| Conexão: 1 x M12, reto; codificação: A | ||||
| conexão elétrica - soquete | ||||
| Conexão: 1 x M12, reto; codificação: A | ||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DP1603-00 — 06.02.2023 —
|
||||
DP1603 –
Relais Adapter/2xNO
conexão elétrica - conector
- 1: L+
- 2: IN1
- DI1
- 3: L-
- 4: IN2
- DI2
Conexão: 1 x M12, reto; codificação: A
conexão elétrica - soquete
- 1: L1 / L+
- Tensão de alimentação Saída
- 2: OUT1
- NO1
- 3: n.c.
- 4: OUT2
- NO2
- 5: n.c.
Conexão: 1 x M12, reto; codificação: A
